90°-Bogen mit Trapez-Sprosse ALU

Art.Nr. 7098684 | EAN 4012196516759

Art.Nr. / Typ

Breite

Holmstärke	3 mm

Produktbeschreibung

Produktbeschreibung

90° Bogen für Schiffsbau-Kabelleiter Typ SL 42 mit der Seitenhöhe 25 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen.

Technische Daten

Technische Daten

Abbiegung (Winkel)	90°
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Ausführung Verbinder	ohne Verbinder
Breite	75 mm
Dimension	B81mm
Farbe	aluminium
Funktionserhalt	nein
Höhe	25 mm

Holmstärke	3 mm
Oberfläche	gebeizt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	ja
Scharnierend	nein
Seitenlochung	nein
Weitspann-Ausführung	nein
Werkstoff	Aluminium

Alle Typen

Alle Typen

Typ	Breite	Holmstärke	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SLB 90 42 075ALU	75 mm	3 mm	7098684	Stück	1 Stück	214,41 CHF Preis / 1 Stück
SLB 90 42 100ALU	100 mm	3 mm	7098686	Stück	1 Stück	226,60 CHF Preis / 1 Stück
SLB 90 42 150ALU	150 mm	3 mm	7098688	Stück	1 Stück	233,94 CHF Preis / 1 Stück
SLB 90 42 200ALU	200 mm	3 mm	7098690	Stück	1 Stück	237,65 CHF Preis / 1 Stück
SLB 90 42 250ALU	250 mm	3 mm	7098692	Stück	1 Stück	244,83 CHF Preis / 1 Stück
SLB 90 42 300ALU	300 mm	3 mm	7098694	Stück	1 Stück	250,98 CHF Preis / 1 Stück

Downloads

Datenblatt SLB 90 42 075ALU / 7098684 , 0.14MB , pdf

Leitfaden Kabeltragsysteme , 1.65MB , pdf

Katalog Lösungen für Schiffbau und Offshore , 2.99MB , pdf

Katalog Kabeltragsysteme , 45.05MB , pdf

EU-Konformitätserklärung SLB 90 42 075ALU / 7098684 , 0.16MB , pdf

Montageanleitung Allgemeine Informationen zur Montage von Kabeltragsystemen , 2.62MB , pdf

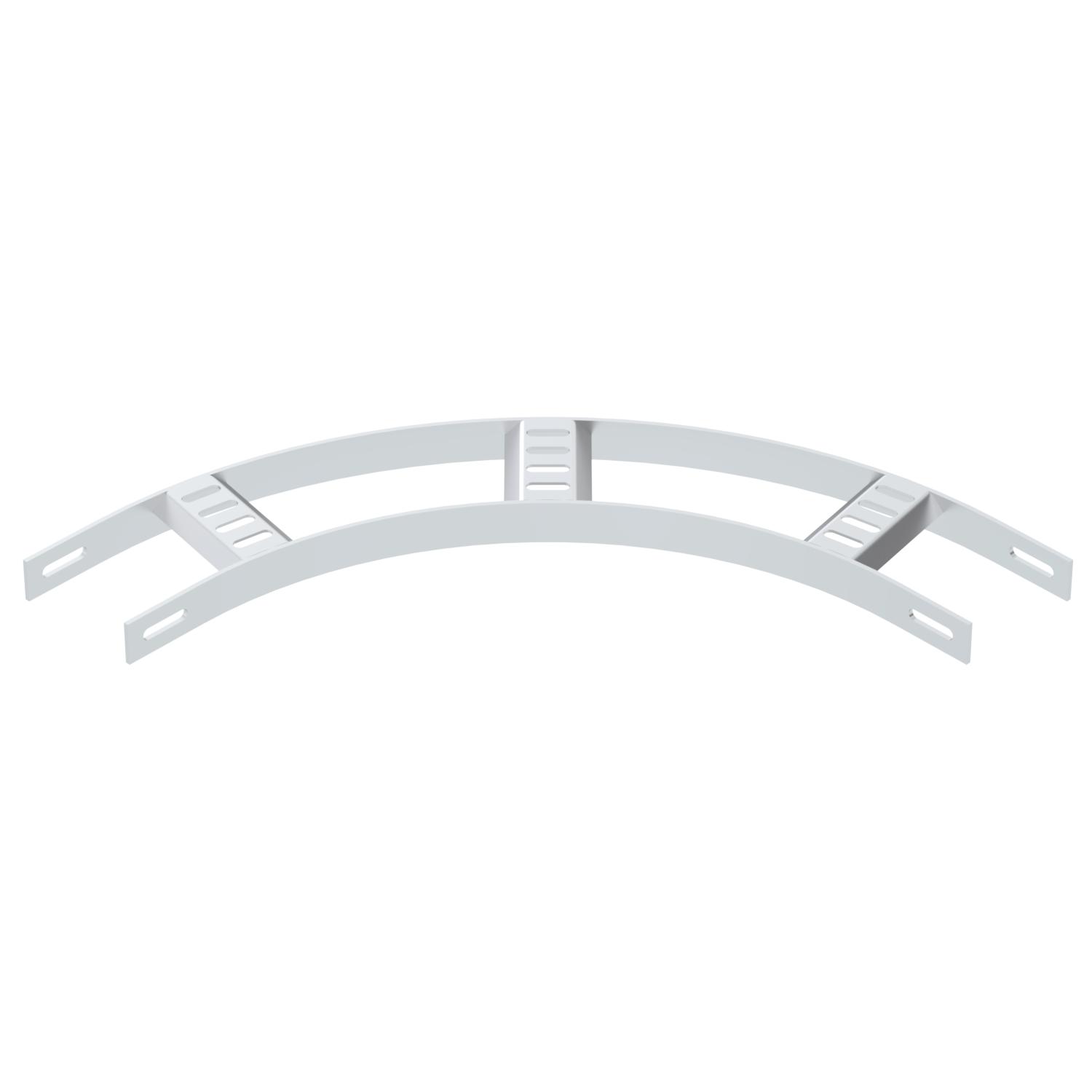

Produktgrafik SLB 90 42 075ALU / 7098684, 30.06 kB, jpg

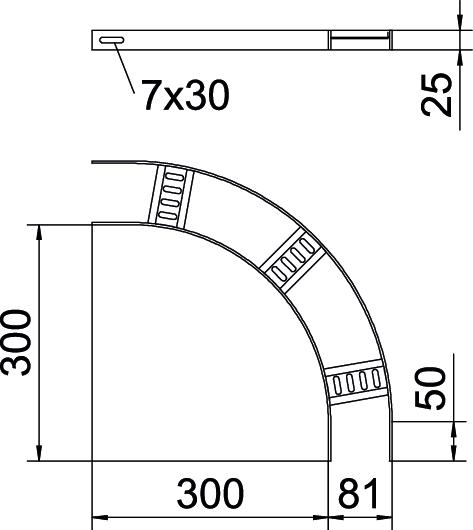

Maßzeichnung SLB 90 42 075ALU / 7098684, 24.21 kB, jpg
