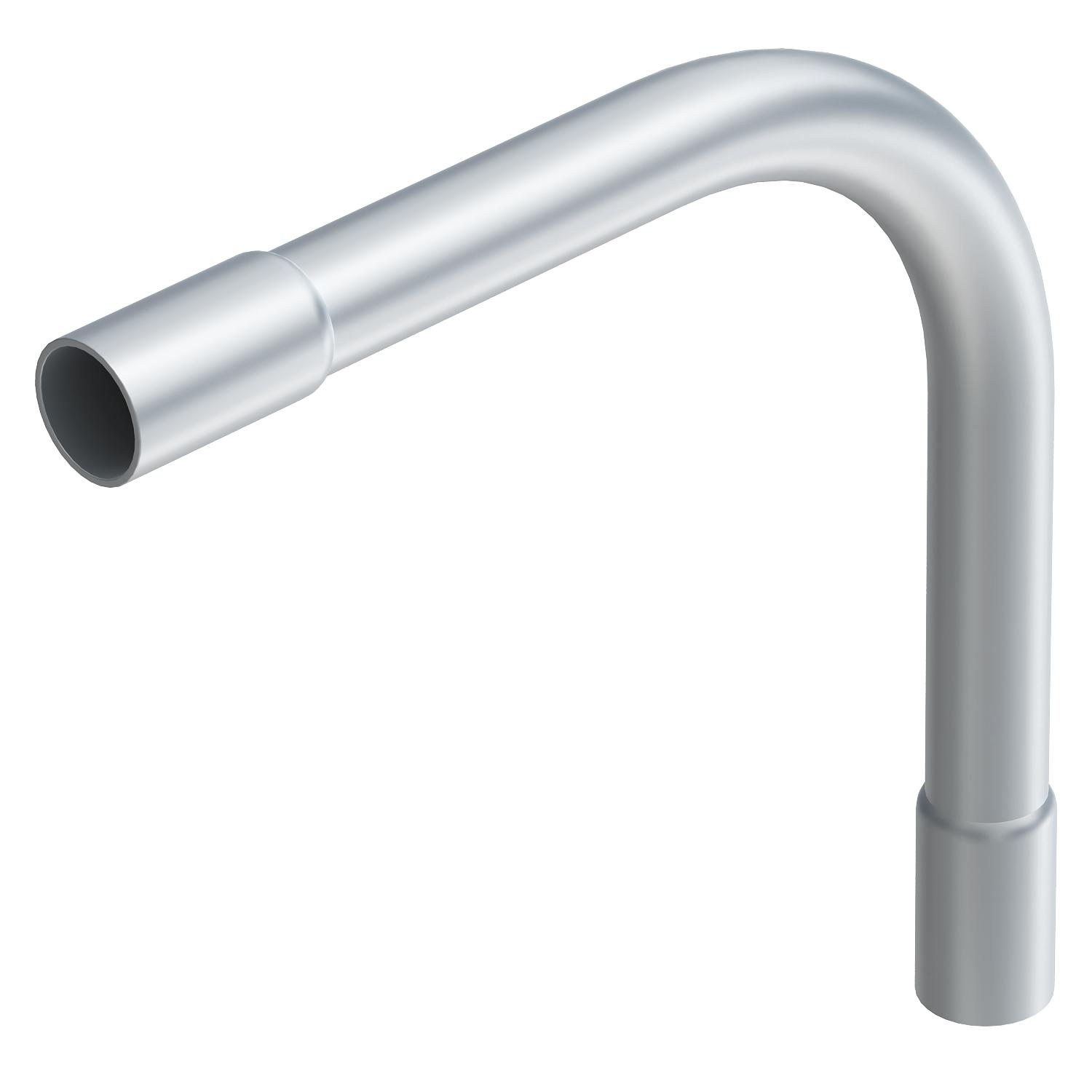

Aluminium-Rohrbogen, ohne Gewinde

Art.Nr. 2046012 | EAN 4012195925866 | ELDAS-Nr. 126 276 019

Produktbeschreibung

Produktbeschreibung

90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Ausführung Steck
Dimension Ø16mm
Flexibel nein
für Rohrdurchmesser nominal 16 mm
Halogenfrei nein

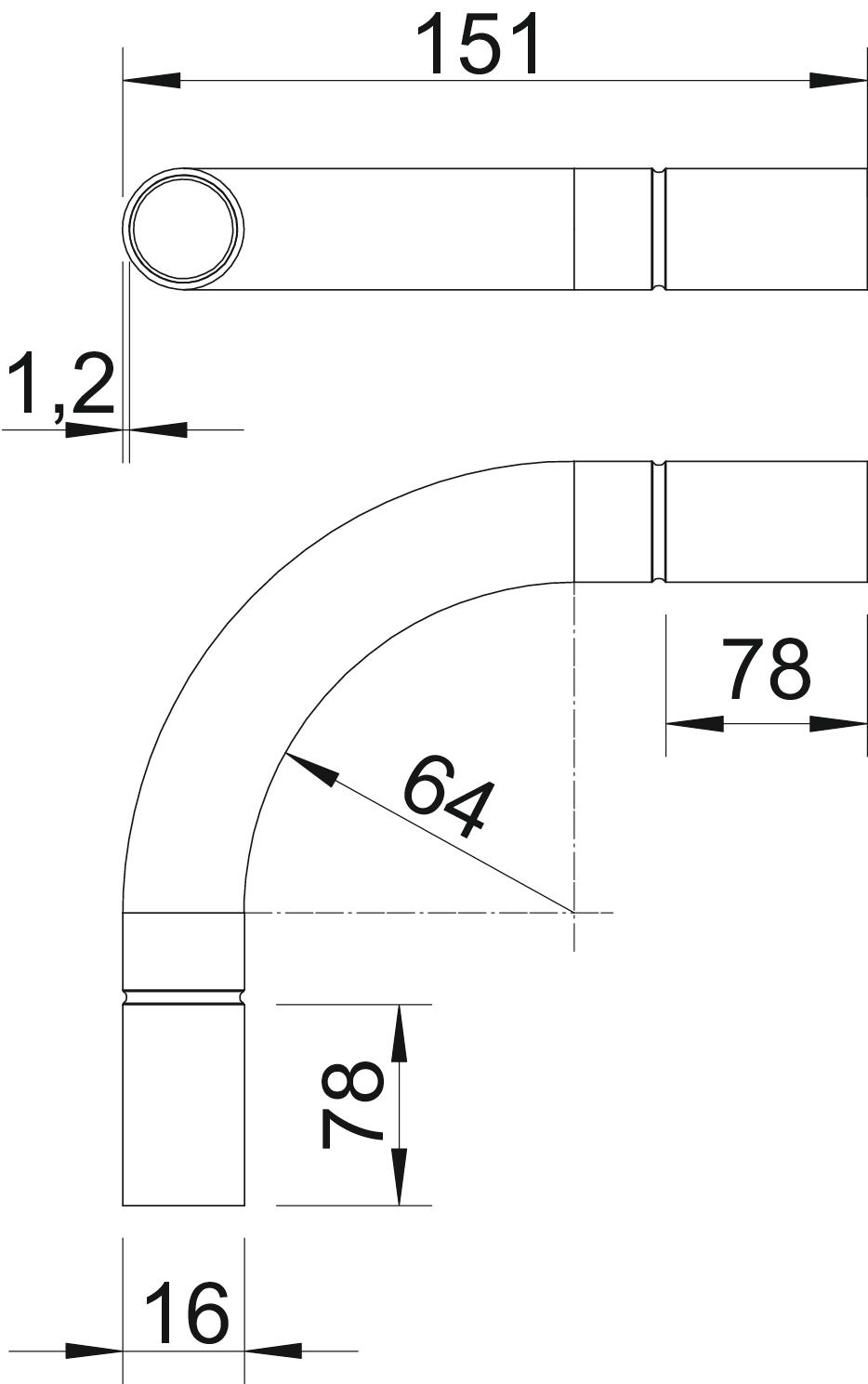

Maß A 78 mm
Maß B 151 mm
Maß d 16,2 mm
Maß D 18,6 mm
Maß l 28 mm
Maß M M16
Maß R 56 mm
Maß t 1,2 mm
Mit Inspektionsöffnung und Deckel nein
Mit Muffe ja
Oberfläche gebürstet nein
Oberfläche poliert nein
Temperatureinsatzbereich max. 250 °C
Temperatureinsatzbereich min. -45 °C
Werkstoff Aluminium
Winkel des Bogens 90 °
Zweiteilig nein
Alle Typen

Alle Typen

Typ für Rohrdurchmesser nominal ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
SB16W ALU 16 mm 126 276 019 2046012
15 Stück 1.448,75 CHF Preis / 100 Stück
SB20W ALU 20 mm 126 276 029 2046013
25 Stück 1.603,02 CHF Preis / 100 Stück
SB25W ALU 25 mm 126 276 039 2046014
25 Stück 1.843,10 CHF Preis / 100 Stück
SB32W ALU 32 mm 126 276 049 2046015
20 Stück 2.053,17 CHF Preis / 100 Stück
SB40W ALU 40 mm 126 276 059 2046016
15 Stück 2.781,78 CHF Preis / 100 Stück
SB50W ALU 50 mm 126 276 069 2046017
5 Stück 5.139,16 CHF Preis / 100 Stück
SB63W ALU 63 mm 126 276 079 2046018
3 Stück 7.802,99 CHF Preis / 100 Stück
