Aluminium-Rohrbogen, ohne Gewinde

Art.Nr. / Typ

für Rohrdurchmesser nominal

Produktbeschreibung

Produktbeschreibung

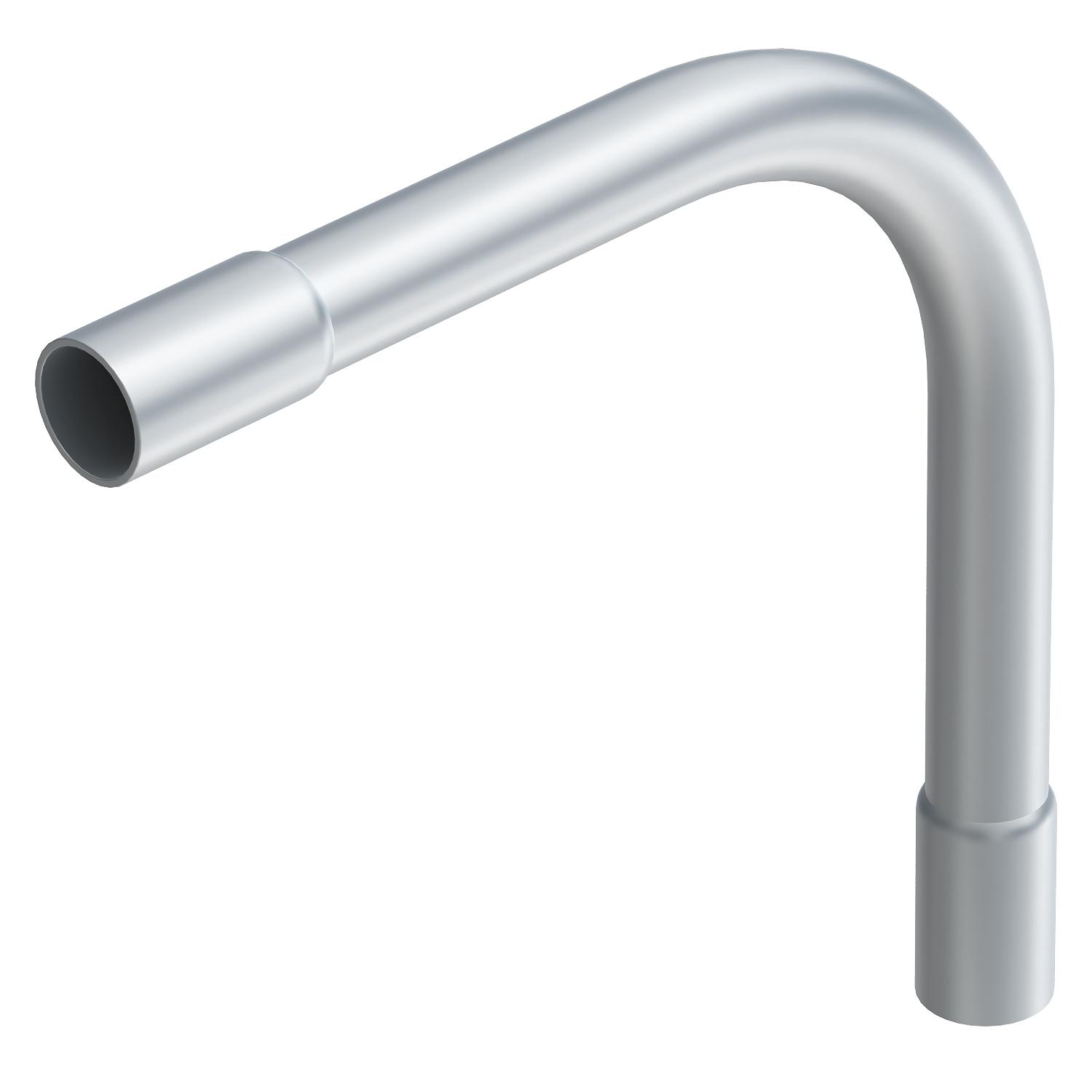

90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.

Technische Daten

Ausführung	Steck
Dimension	Ø40mm
Flexibel	nein
für Rohrdurchmesser nominal	40 mm
Halogenfrei	nein
Maß A	115 mm
Maß B	302 mm
Maß D	40,2 mm
Maß l	50 mm
Maß M	M40
Maß R	145 mm

Maß t	1,4 mm
Mit Inspektionsöffnung und Deckel	nein
Mit Muffe	ja
Oberfläche gebürstet	nein
Oberfläche poliert	nein
Temperatureinsatzbereich max.	250 °C
Temperatureinsatzbereich min.	-45 °C
Werkstoff	Aluminium
Winkel des Bogens	90 °
Zweiteilig	nein

Alle Typen

Alle Typen

Typ	für Rohrdurchmesser nominal	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SB16W ALU	16 mm	126 276 019	2046012	Stück	15 Stück	1.448,75 CHF Preis / 100 Stück
SB20W ALU	20 mm	126 276 029	2046013	Stück	25 Stück	1.603,02 CHF Preis / 100 Stück
SB25W ALU	25 mm	126 276 039	2046014	Stück	25 Stück	1.843,10 CHF Preis / 100 Stück
SB32W ALU	32 mm	126 276 049	2046015	Stück	20 Stück	2.053,17 CHF Preis / 100 Stück
SB40W ALU	40 mm	126 276 059	2046016	Stück	15 Stück	2.781,78 CHF Preis / 100 Stück
SB50W ALU	50 mm	126 276 069	2046017	Stück	5 Stück	5.139,16 CHF Preis / 100 Stück
SB63W ALU	63 mm	126 276 079	2046018	Stück	3 Stück	7.802,99 CHF Preis / 100 Stück
