AZ-Kleinkanal 100 A2

Art.Nr. 6075304 | EAN 4012196069255 | ELDAS-Nr. 127 050 039

6075304 / AZK 100 A2
3000 mm
100 mm
1,5 mm
nein
Produktbeschreibung
Produktbeschreibung

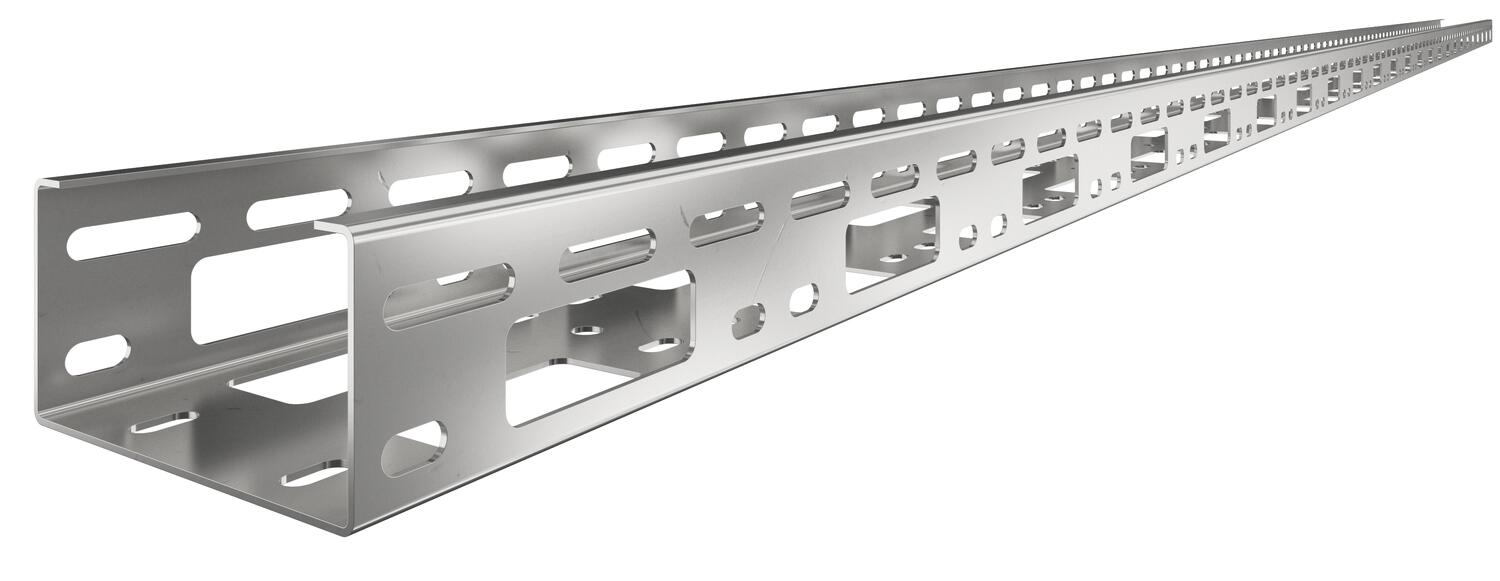

AZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Magnetische Schirmdämpfung
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Ausführung Verbinder ohne Verbinder
Blechstärke 1,5 mm
Breite 100 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 12,219 kg CO₂e / 1 Meter

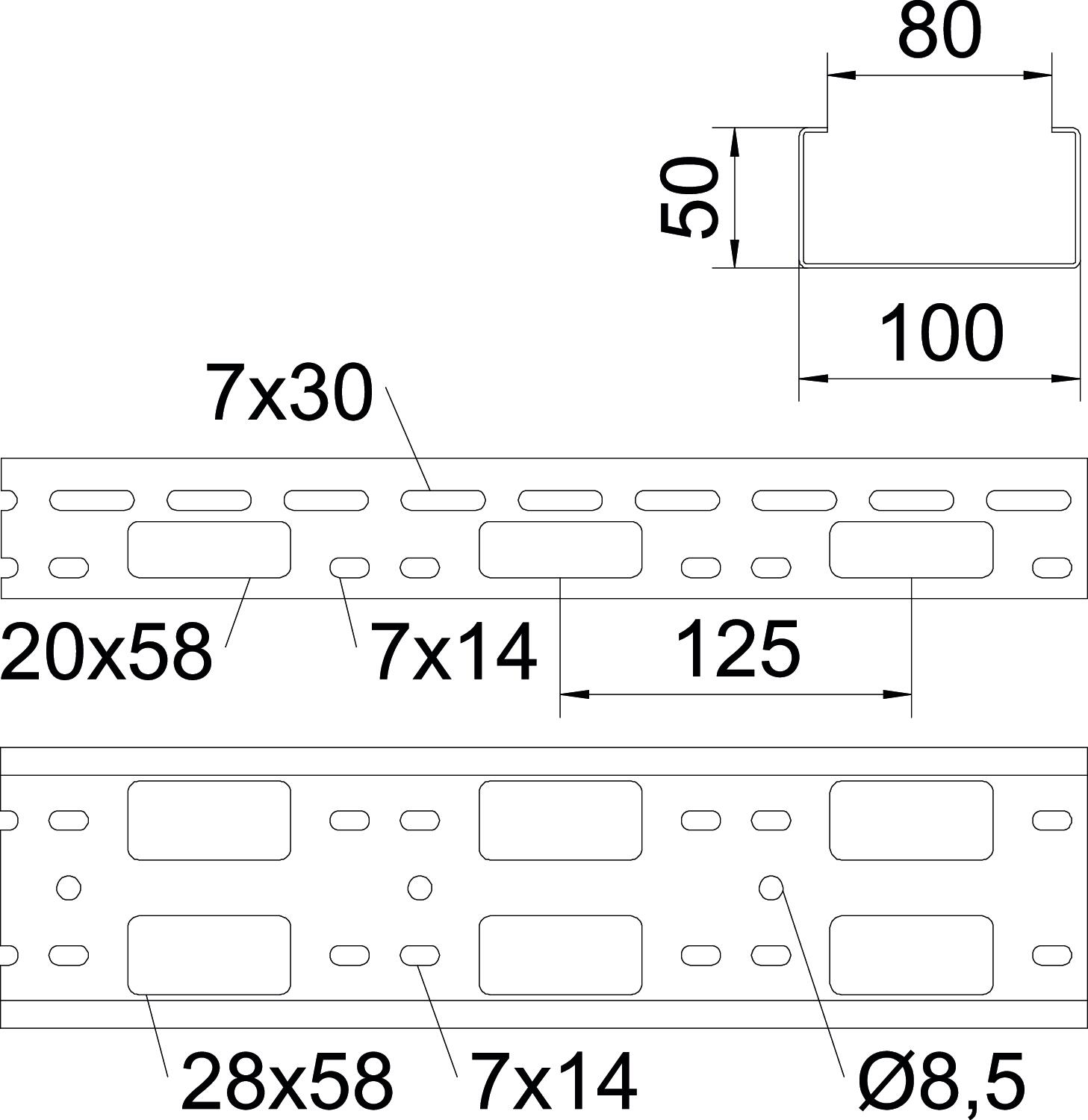

Dimension 50x100x3000
Farbe edelstahl
Funktionserhalt nein
Höhe 50 mm
Länge 3000 mm
Maß B 100 mm
Montagelochung im Boden ja
NATO Lochbild nein
Nutzquerschnitt 5000 mm²
Nutzquerschnitt 50 cm²
Oberfläche blank, nachbehandelt
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Stützabstand 1,0m 1,7 kN/m
Stützabstand 1,5m 1,5 kN/m
Stützabstand 2,0m 1 kN/m
Stützabstand 2,5m 0,8 kN/m
Stützabstand 3,0m 0,25 kN/m
Weitspann-Ausführung nein
Werkstoff Edelstahl, rostfrei 1.4301

Technische Daten

Belastungsdiagramm AZ-Kleinkanal

Belastungsdiagramm AZ-Kleinkanal
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Blechstärke Funktionserhalt ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
AZK 100 A2 3000 mm 100 mm 1,5 mm nein 127 050 039 6075304
3 m 162,54 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längs- und Winkelverbinder A2 Längs- und Winkelverbinder A2 VF AZK A2 127 018 039 6066569
10 Stück 8,36 CHF Preis / 1 Stück
Kabelschutzring 915 PE Kabelschutzring 915 PE KSR-915 PE 127 019 919 6066704
25 Stück 2,82 CHF Preis / 1 Stück
Kabelschutzring 910 PE Kabelschutzring 910 PE KSR-910 PE 127 019 909 6066712
25 Stück 2,65 CHF Preis / 1 Stück

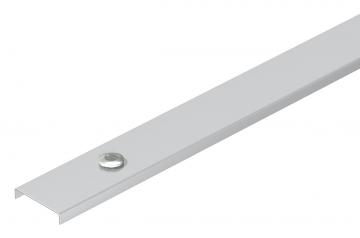

Deckel mit Drehriegel A2 Deckel mit Drehriegel A2 AZDMD 100 A2 127 053 039 6080294
3 m 74,72 CHF Preis / 1 m

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.

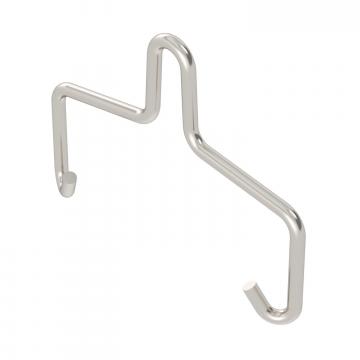

Aufhängebügel 100 A4 Aufhängebügel 100 A4 AHB 100 D5 A4 6066514
50 Stück 888,35 CHF Preis / 100 Stück
Downloads

Download

EU-Konformitätserklärung AZK 100 A2 / 6075304 , 0.16MB , pdf
Download

Download

AZK 100 A2 / 6075304
Download
