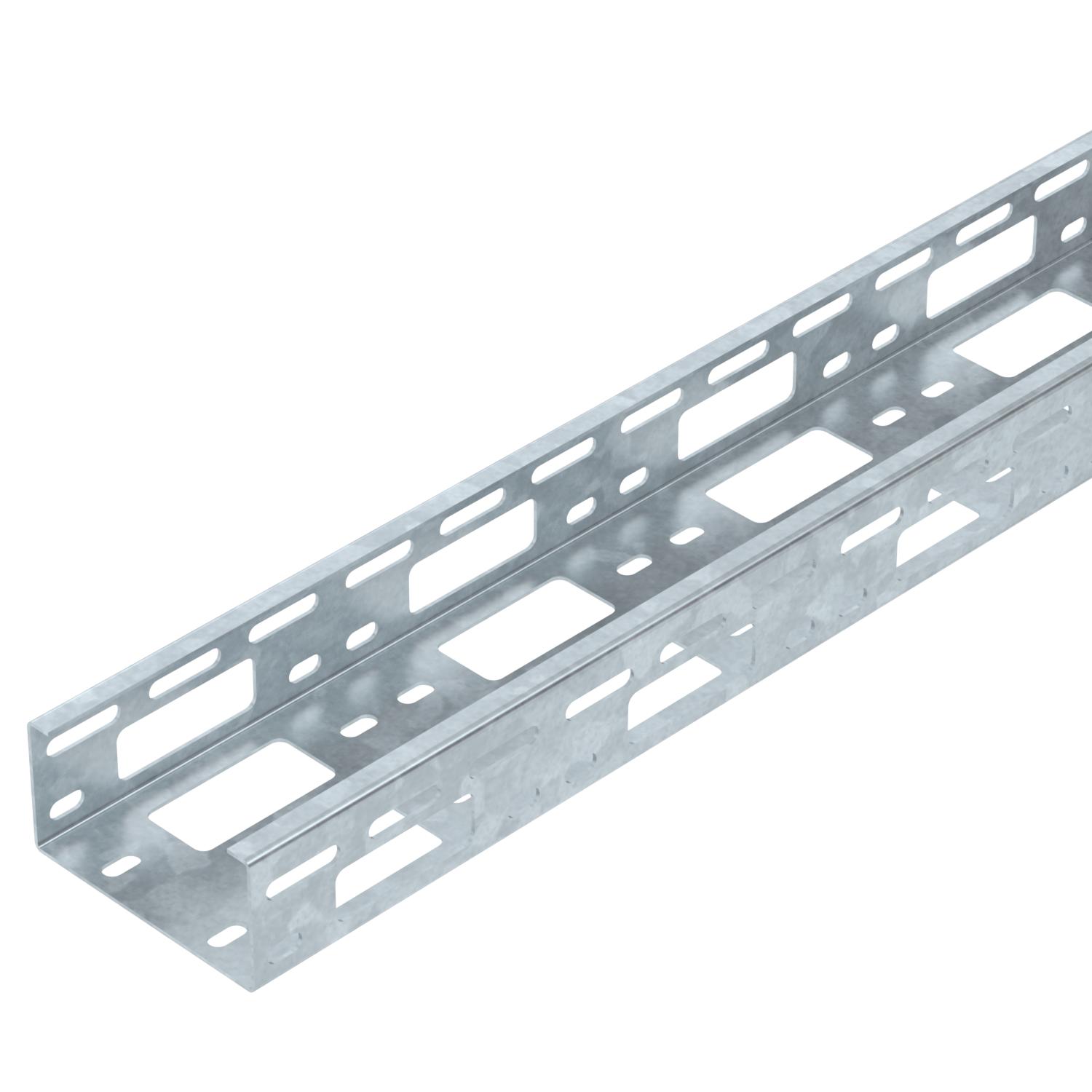

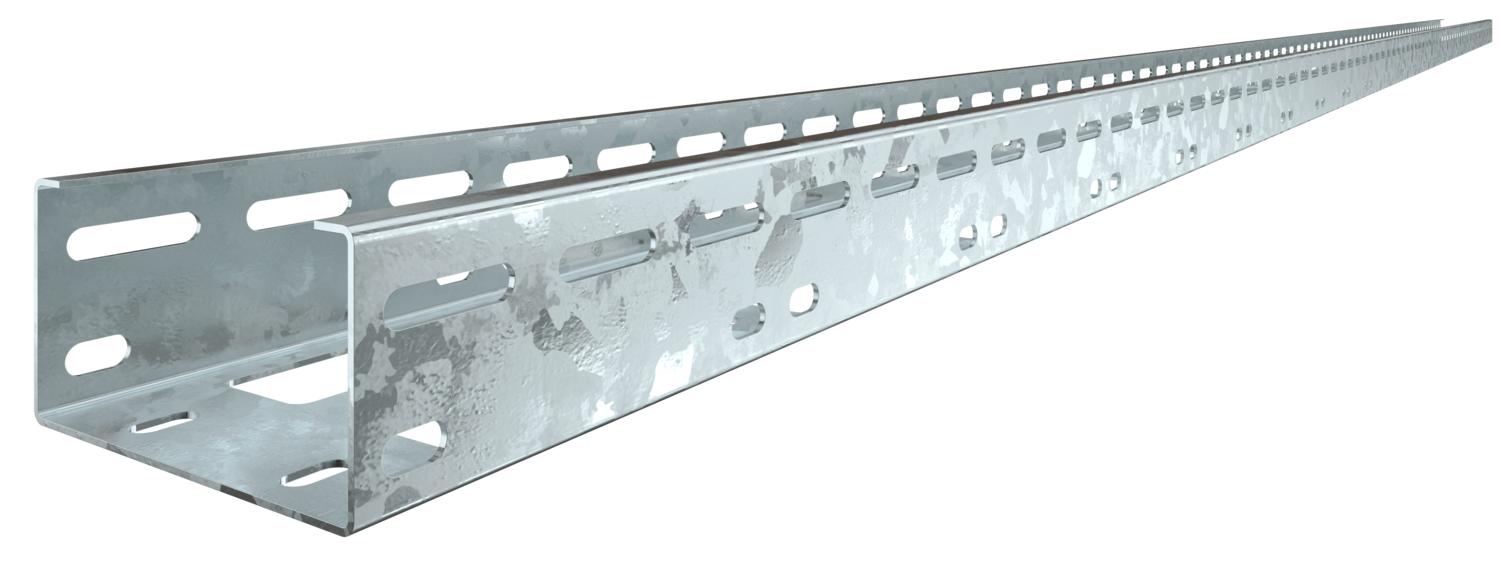

AZ-Kleinkanal 100 FT
Art.Nr. 6075258 | EAN 4012196069194 | ELDAS-Nr. 127 050 139
- Produktbeschreibung
-
ProduktbeschreibungAZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
-
- Technische Daten
-
Technische Daten

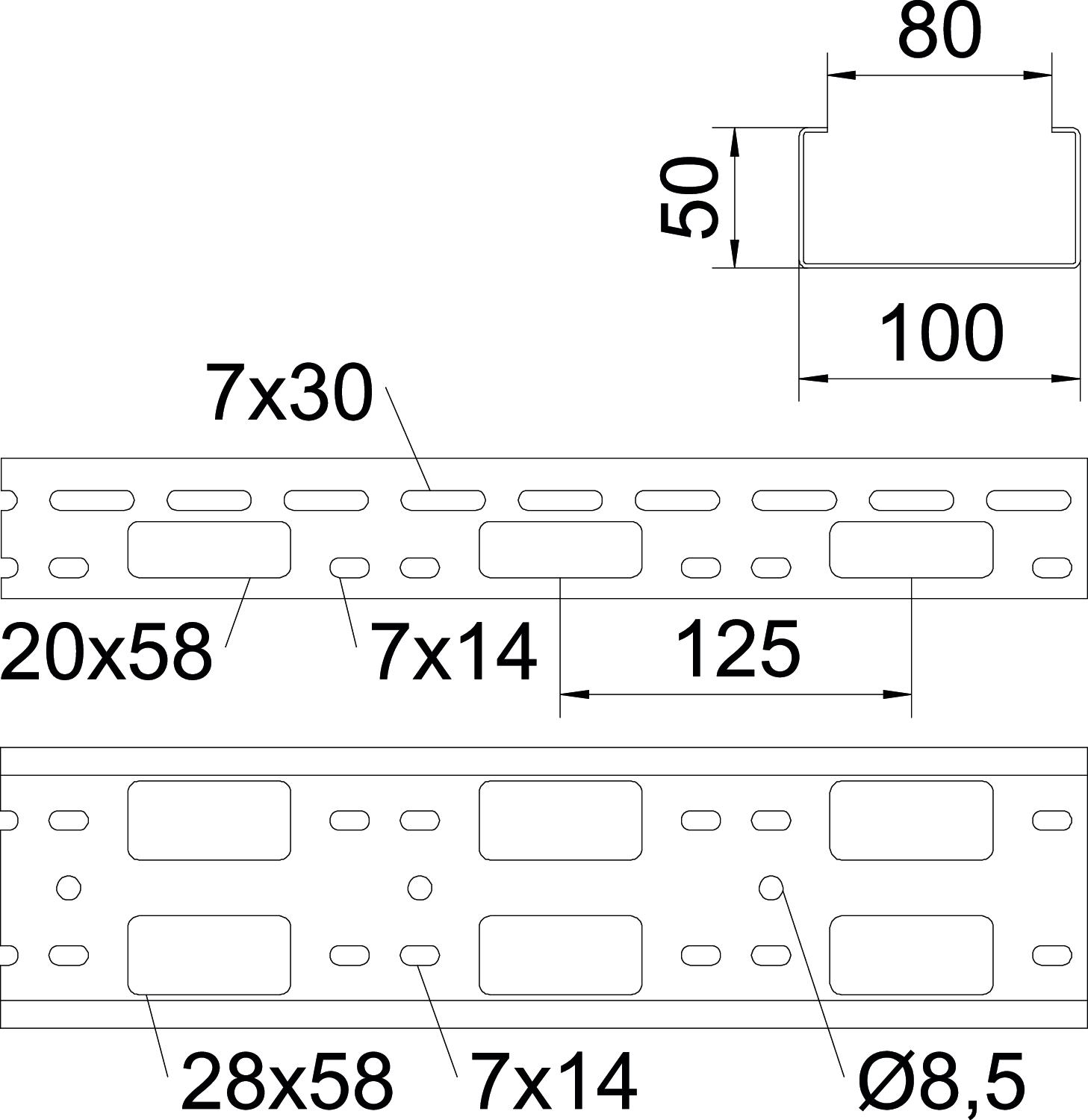

Abmessung 100 x 50 x 1,5 Ausführung Verbinder ohne Verbinder Blechstärke 1,5 mm Breite 100 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 5,3094 kg CO₂e / 1 Meter Dimension 50x100x3000 Farbe zink Funktionserhalt nein Höhe 50 mm Länge 3000 mm Montagelochung im Boden ja NATO Lochbild nein Nutzquerschnitt 5000 mm² Nutzquerschnitt 50 cm² Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Stützabstand 1,0m 1,7 kN/m Stützabstand 1,5m 1,5 kN/m Stützabstand 2,0m 1 kN/m Stützabstand 2,5m 0,8 kN/m Stützabstand 3,0m 0,25 kN/m Weitspann-Ausführung nein Werkstoff Stahl Technische Daten
Belastungsdiagramm AZ-Kleinkanal
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Systemzubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längs- und Winkelverbinder 50 FT
VF AZK FT 127 018 059 6066550 25 Stück 5,05 CHF Preis / 1 Stück
Kabelschutzring 915 PE
KSR-915 PE 127 019 919 6066704 25 Stück 2,82 CHF Preis / 1 Stück
Kabelschutzring 910 PE
KSR-910 PE 127 019 909 6066712 25 Stück 2,65 CHF Preis / 1 Stück
Deckel mit Drehriegel DD
AZDMD 100 DD 127 053 139 6080235 3 m 31,74 CHF Preis / 1 m Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Aufhängebügel 100 FT
AHB 100 D5 FT 127 091 049 6066510 50 Stück 347,92 CHF Preis / 100 Stück - Downloads
-
Datenblatt AZK 100 FT / 6075258 , 0.28MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfEU-Konformitätserklärung AZK 100 FT / 6075258 , 0.16MB , pdfZeichengenehmigung UL-Zertifikat AZ-Kleinkanal , 0.26MB , pdfUmwelterklärung Umweltproduktdeklaration (EPD) , 1.38MB , pdfMontageanleitung Montageanleitung Baukastensysteme , 0.05MB , pdf
