AZ-Kleinkanal 50 A2
Art.Nr. 6075150 | EAN 4012196069071 | ELDAS-Nr. 127 050 029
- Produktbeschreibung
-
ProduktbeschreibungAZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
-
- Technische Daten
-
Technische Daten
Ausführung Verbinder ohne Verbinder Blechstärke 1,5 mm Breite 50 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 9,3144 kg CO₂e / 1 Meter Dimension 50x50x3000 Farbe edelstahl Funktionserhalt nein Höhe 50 mm Länge 3000 mm Maß B 50 mm Montagelochung im Boden ja NATO Lochbild nein Nutzquerschnitt 2500 mm² Nutzquerschnitt 25 cm² Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt nein Seitenlochung ja Stützabstand 1,0m 2,5 kN/m Stützabstand 1,5m 2 kN/m Stützabstand 2,0m 1,2 kN/m Stützabstand 2,5m 0,85 kN/m Stützabstand 3,0m 0,5 kN/m Weitspann-Ausführung nein Werkstoff Edelstahl, rostfrei 1.4301 Technische Daten
Belastungsdiagramm AZ-Kleinkanal
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Systemzubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längs- und Winkelverbinder A2
VF AZK A2 127 018 039 6066569 10 Stück 8,36 CHF Preis / 1 Stück
Längsverbinder 50 A2
VF AZK 50 A2 ----- 6066629 25 Stück 44,85 CHF Preis / 1 Stück
Kabelschutzring 915 PE
KSR-915 PE 127 019 919 6066704 25 Stück 2,82 CHF Preis / 1 Stück
Kabelschutzring 910 PE
KSR-910 PE 127 019 909 6066712 25 Stück 2,65 CHF Preis / 1 Stück
Deckel mit Drehriegel A2
AZDMD 50 A2 127 053 029 6080197 3 m 55,85 CHF Preis / 1 m Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.

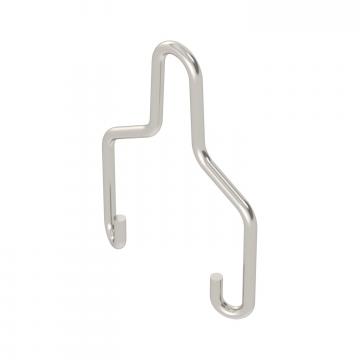

Aufhängebügel 50 A4
AHB 50 D4 A4 6066508 50 Stück 824,73 CHF Preis / 100 Stück - Downloads
-
