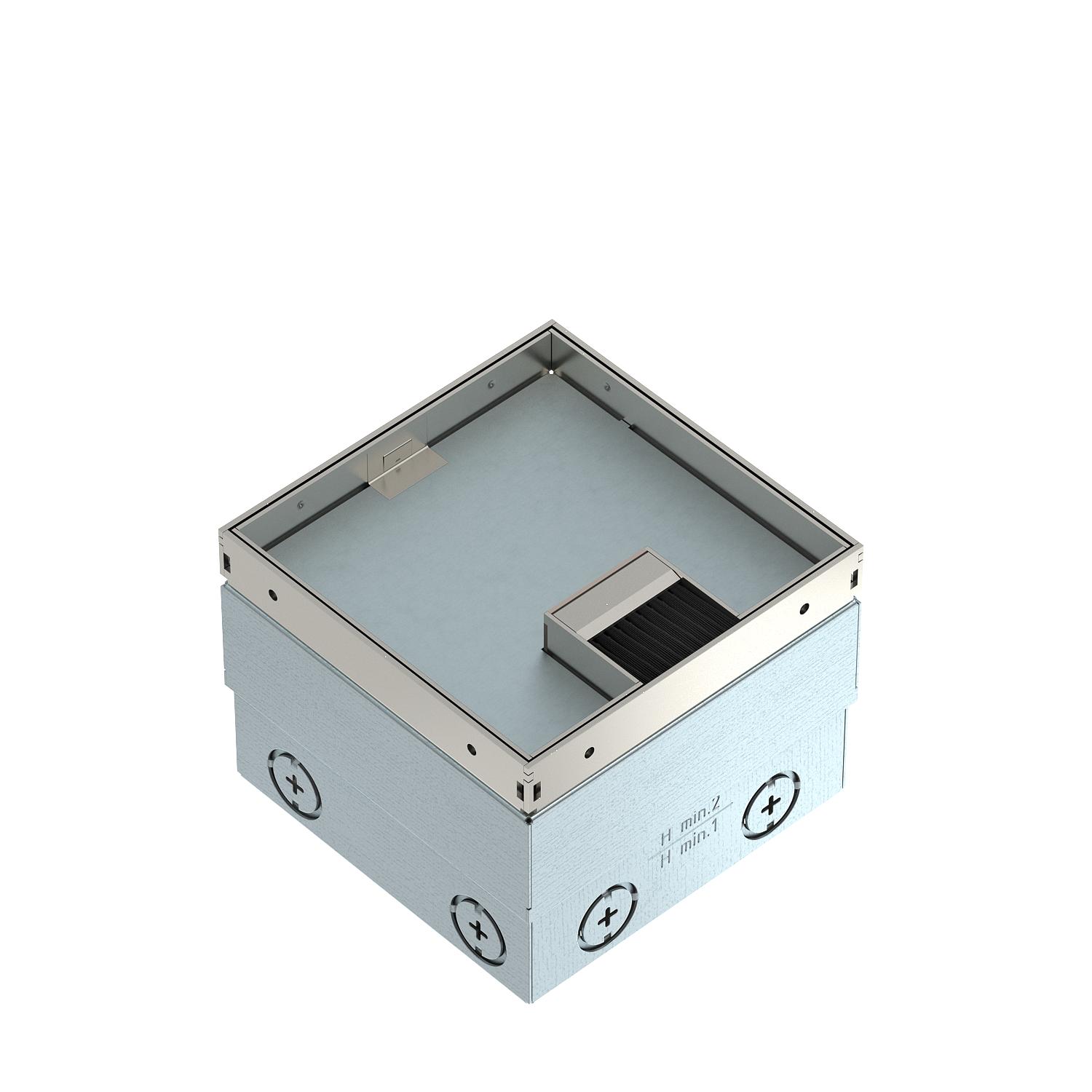

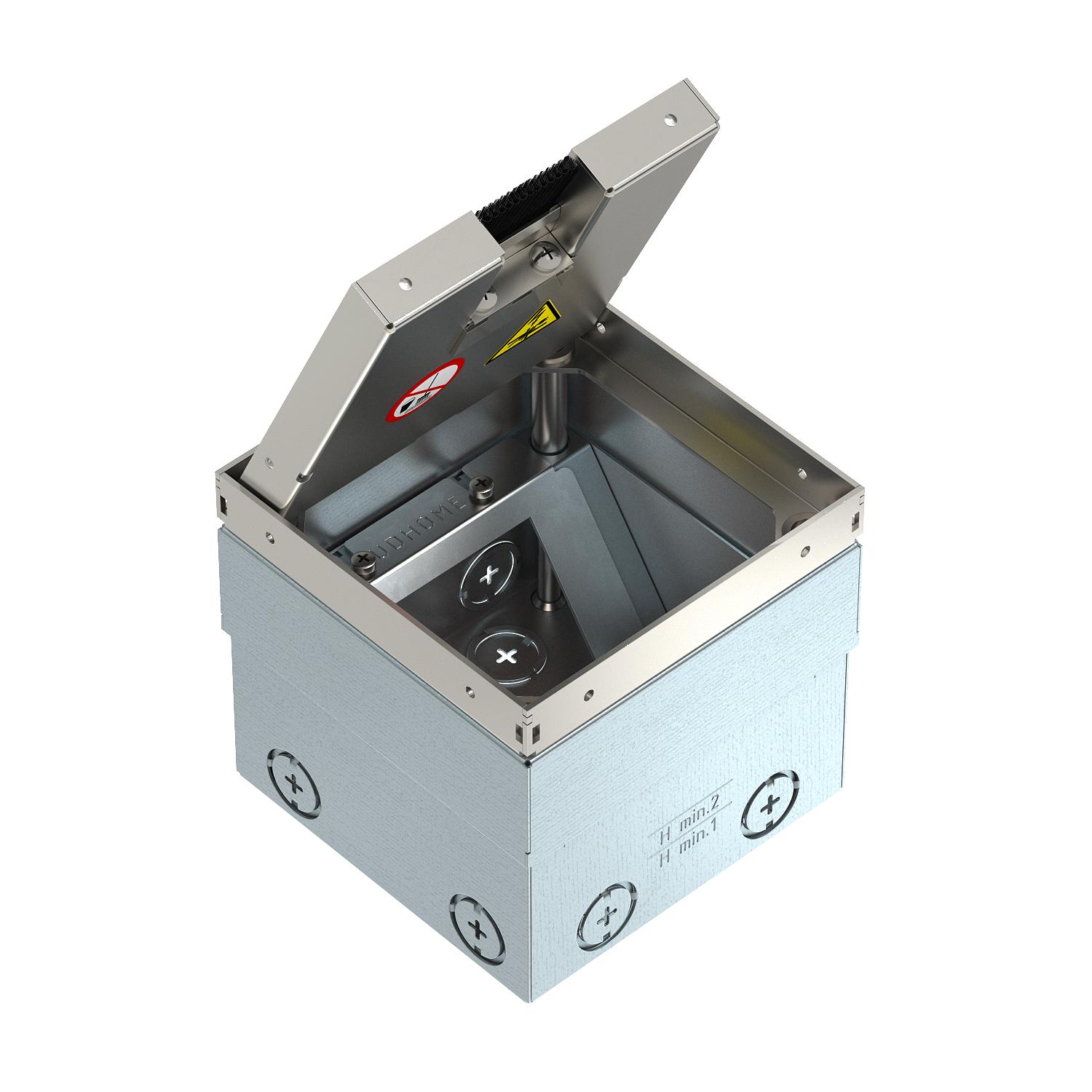

Bodensteckdose UDHOME2, mit Bürstenleiste, mit Bodenbelagsaussparung, mit FLF-Träger, Deckel, Edelstahl
Art.Nr. 7427042 | EAN 4012196793969 | ELDAS-Nr. 154 731 415
- Produktbeschreibung
-
ProduktbeschreibungQuadratische Einbaueinheit für den Einsatz in trocken gepflegten Hohlböden und Estrichböden im Innenbereich.
Einbaugehäuse mit vorgeprägten Einführungsöffnungen für Rohre (M20/M25). Oberteil durch 4 Nivellierstützen auf Oberkante Bodenbelag einstellbar. Die Mindesteinbautiefe beträgt 100 mm, der Nivellierbereich beträgt +35 mm.
Fußbodenebener Leitungsauslass durch Bürstenleiste.
Geräteträger aus verzinktem Stahlblech für ein FLF 6/5 (od. 2x FLF 3/5) und ein FLF 3/5.
Deckel mit Fußbodenbelag belegbar, 15 mm.
Die Belastungsfähigkeit von 15 kN ist nur im nicht genutzten Zustand gewährleistet.
- Technische Daten
-
Technische Daten

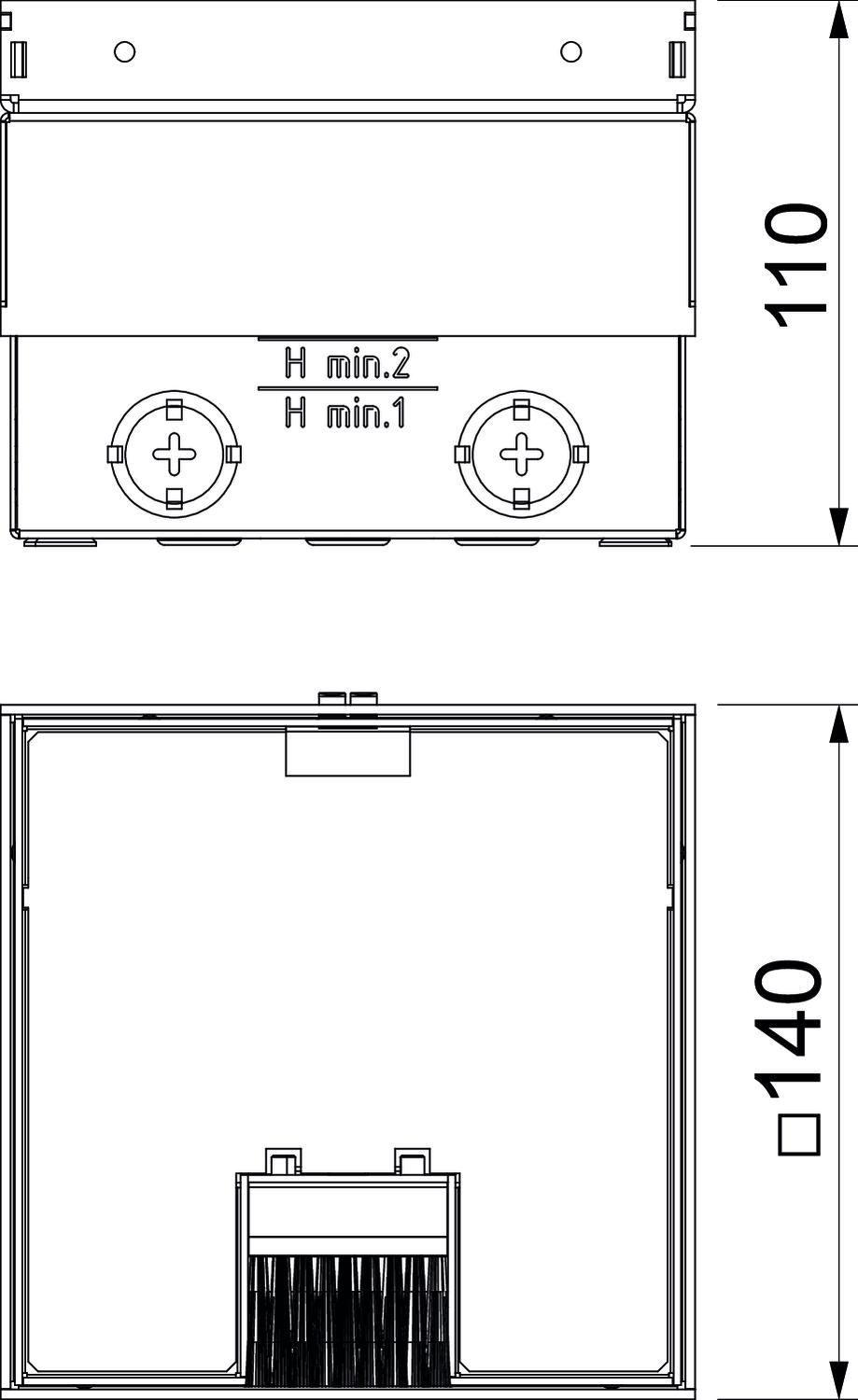

Anzahl der einbaubaren Geräte 3 Ausführung quadratisch Ausführung Leitungsauslass Bürstenleiste Bestückung Leergehäuse für FLF-Steckdose Bodenbelagdicke 15 mm Bodenbelagsschutzrahmen nein Bodenpflege trocken Breite 140 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 12,5731 kg CO₂e / 1 Stück Deckelausführung Bodenbelagsaussparung Dichtungseinbaumöglichkeit nein Dimension 140x140x100 Einsatzbereich im genutzten Zustand 6.101.1 trockene Bodenpflege Einsatzbereich im ungenutzten Zustand 6.101.1 trockene Bodenpflege Fußbodenhöhe max. 135 mm Fußbodenhöhe min. 100 mm Geeignet für Doppelbodeneinbau ja Geeignet für estrichbündigen geschlossenen Unterflurkanal nein Geeignet für estrichüberdeckten Unterflurkanal nein Geeignet für Hohlbodeneinbau ja Geeignet für Nasspflege nein Geräteträger zur Aufnahme von Gerätebechern nein Höhe 100 mm Länge 140 mm Mit Bodenbelagsaussparung ja Rahmenausführung Bodenbelaganlegekante Schutzart (IP) im genutzten Zustand IP20 Schutzart (IP) im ungenutzten Zustand IP40 Schutzgrad IK-Code IK10 Schwerlastausführung nein Vertikale Last, kleine Fläche bis 3.000 N Werkstoff Edelstahl, rostfrei 1.4301 - Alle Typen
