Hinweis: Dieser Artikel ist ein Auslaufartikel. Den Nachfolgeartikel finden Sie hier: 1186716 / Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, FT

Bügelschelle, 1-fach Kunststoffdruckwanne FT 16 | 22 | 3

Bügelschelle, 1-fach Kunststoffdruckwanne FT

Art.Nr. 1175211 | EAN 4012195072850 | ELDAS-Nr. 120 111 765

Art.Nr. / Typ

Spannbereich D min.

Spannbereich D max.

Max. Anzugsdrehmoment

Produktbeschreibung

Produktbeschreibung

Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre	1
Dimension	16-22mm
für 1 Kabel H	53 mm
für 1 Kabel L	34
für 2 Kabel H	77 mm
für 2 Kabel L	47 mm
für 3 Kabel H	101 mm
für 3 Kabel L	47 mm
für Rohrdurchmesser max.	20 mm
für Rohrdurchmesser min.	20 mm
für Schiene mit Schlitzweite (mit Intervall) max.	22 mm
für Schiene mit Schlitzweite (mit Intervall) min.	18 mm
Halogenfrei	ja
Max. Anzugsdrehmoment	3 Nm

Mit Gegenwanne	nein
Mit Kunststoffwanne	ja
Mit Metallwanne	nein
Montageart	Profilschiene
Oberfläche	tauchfeuerverzinkt
Schlagfest	nein
Spannbereich D max.	22 mm
Spannbereich D min.	16 mm
Werkstoff	Stahl
Werkstoff der Wanne	Kunststoff
Werkstoffgüte der Wanne	Polypropylen
Zusatz Oberfläche	feuerverzinkt
Zusatz Werkstoff	Stahl

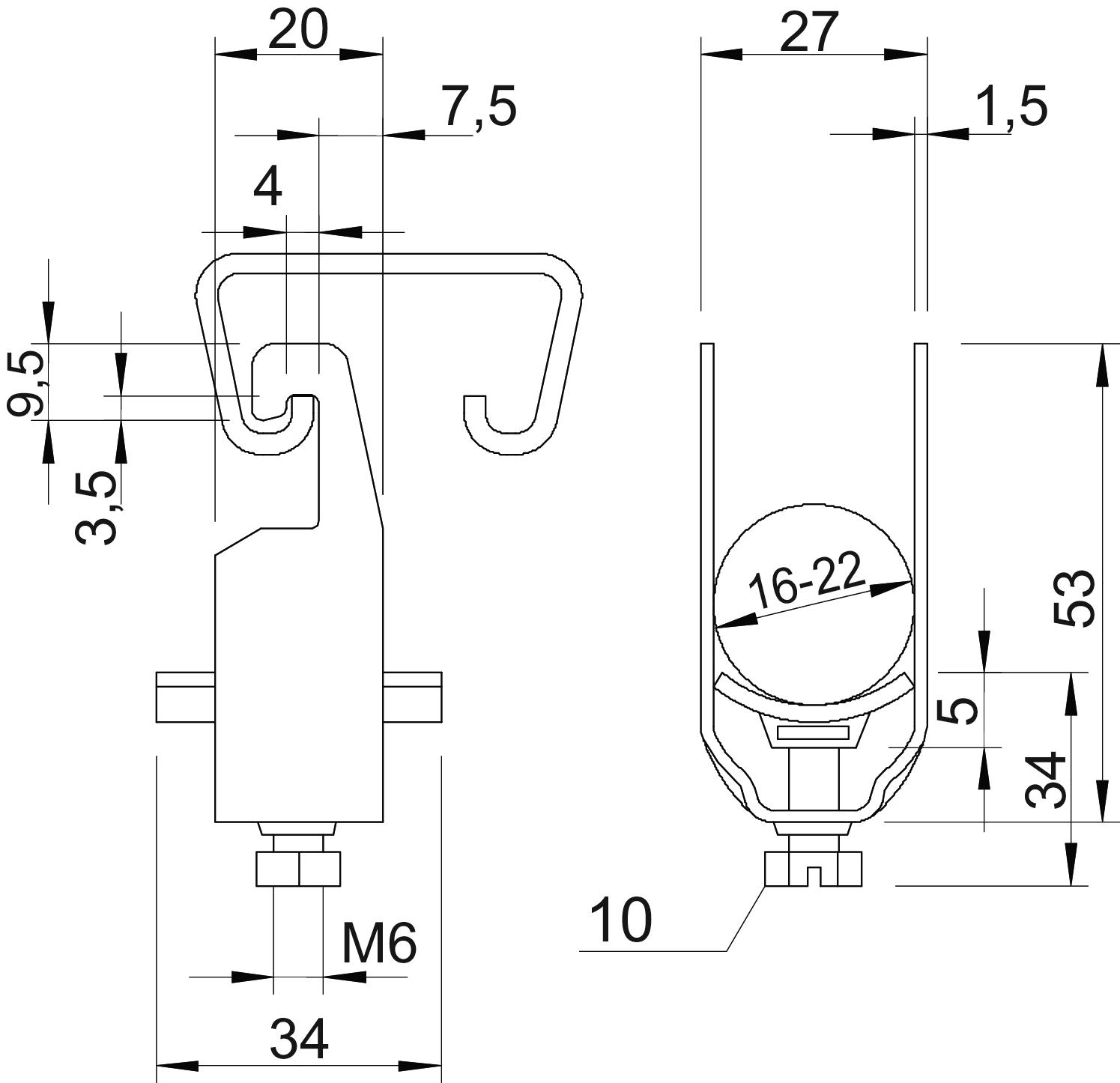

Abmessungen

Maß A	20 mm
Maß B	27 mm
Maß C	34 mm
Maß G	M6

Maß H	53 mm
Maß L	34 mm
Maß t	1,5 mm
Maß x	5 mm

Alle Typen

Alle Typen

Typ	Spannbereich D min.	Spannbereich D max.	Max. Anzugsdrehmoment	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
2056U 12 FT	8 mm	12 mm	3 Nm	120 110 365	1175122	Stück	100 Stück	164,24 CHF Preis / 100 Stück
2056U 16 FT	12 mm	16 mm	3 Nm	120 110 865	1175165	Stück	100 Stück	170,77 CHF Preis / 100 Stück
2056U 22 FT	16 mm	22 mm	3 Nm	120 111 765	1175211	Stück	100 Stück	186,76 CHF Preis / 100 Stück
2056U 28 FT	22 mm	28 mm	3 Nm	120 112 665	1175289	Stück	100 Stück	214,95 CHF Preis / 100 Stück
2056U 34 FT	28 mm	34 mm	5 Nm	120 113 765	1175343	Stück	100 Stück	290,83 CHF Preis / 100 Stück
2056U 40 FT	34 mm	40 mm	5 Nm	120 114 865	1175408	Stück	100 Stück	300,76 CHF Preis / 100 Stück
2056U 46 FT	40 mm	46 mm	5 Nm	120 115 365	1175467	Stück	100 Stück	365,44 CHF Preis / 100 Stück
2056U 52 FT	46 mm	52 mm	5 Nm	120 116 065	1175521	Stück	100 Stück	389,93 CHF Preis / 100 Stück
2056U 70 FT	64 mm	70 mm	5 Nm	120 117 165	1175696	Stück	50 Stück	766,75 CHF Preis / 100 Stück
2056U 90 FT	82 mm	90 mm	5 Nm	120 117 765	1175904	Stück	25 Stück	1.365,09 CHF Preis / 100 Stück
