Hinweis: Dieser Artikel ist ein Auslaufartikel.
Den Nachfolgeartikel finden Sie hier: 1186017 / Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, FT
Bügelschelle, 2-fach Metalldruckwanne
Art.Nr. 1156195 | EAN 4012195494959 | ELDAS-Nr. 120 261 365
- Produktbeschreibung
-
ProduktbeschreibungBügelschelle mit Metalldruckwanne, 2-fach 16-22mm
-
- Technische Daten
-
Technische Daten

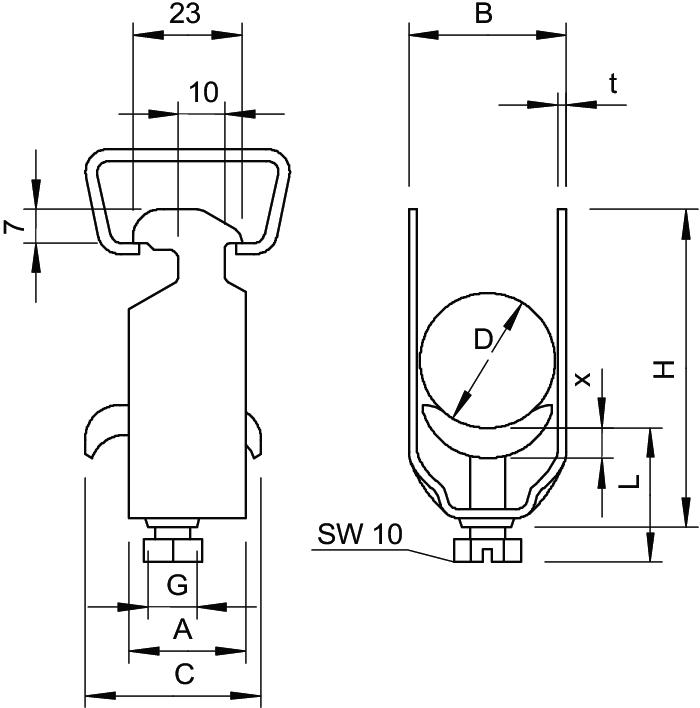

Anzahl der Kabel/Rohre 2 CO₂ Fußabdruck (GWP) Cradle-to-Gate 0,118 kg CO₂e / 1 Stück Dimension 16-22mm für Rohrdurchmesser max. 20 mm für Rohrdurchmesser min. 20 mm für Schiene mit Schlitzweite (mit Intervall) max. 17 mm für Schiene mit Schlitzweite (mit Intervall) min. 16 mm Halogenfrei nein Maß A 23 mm Maß B 27 mm Maß C 34 mm Maß G M6 Maß H 73 mm Maß L 47 mm Maß t 1,5 mm Maß x 5 mm Max. Anzugsdrehmoment 3 Nm Mit Gegenwanne nein Mit Kunststoffwanne nein Mit Metallwanne ja Montageart Profilschiene Oberfläche tauchfeuerverzinkt Schlagfest nein Spannbereich D max. 22 mm Spannbereich D min. 16 mm Werkstoff Stahl Werkstoff der Wanne Stahl Zusatz Oberfläche feuerverzinkt Zusatz Werkstoff Stahl - Alle Typen
- Downloads
-
Datenblatt 2056 M2 22 FT / 1156195 , 0.21MB , pdfEU-Konformitätserklärung 2056 M2 22 FT / 1156195 , 0.16MB , pdfGutachterliche-Stellungnahme Funktionserhalt Befestigungsvarianten an Holzbauteilen , 6.58MB , pdfGutachterliche-Stellungnahme Funktionserhalt, Gutachterliche Stellungnahme Zugentlastung ZSE90 Leergehäuse , 0.15MB , pdfGutachterliche-Stellungnahme Funktionserhalt, Gutachterliche Stellungnahme Steigetrassen an Massivwand , 3.14MB , pdfGutachterliche-Stellungnahme Funktionserhalt, Gutachterliche Stellungnahme Zugentlastung ZSE90 für senkrechte Kabelverlegung , 2.43MB , pdf
