Edelstahl-Rohrbogen V4A

Art.Nr. 2046761 | EAN 4012195924104 | ELDAS-Nr. 126 279 020

Produktbeschreibung

Produktbeschreibung

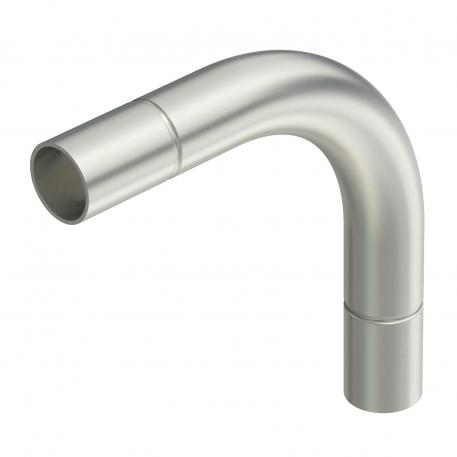

90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90
Technische Daten

Technische Daten

Ausführung Steck
Dimension Ø20mm
Flexibel nein
für Rohrdurchmesser nominal 20 mm
Halogenfrei nein

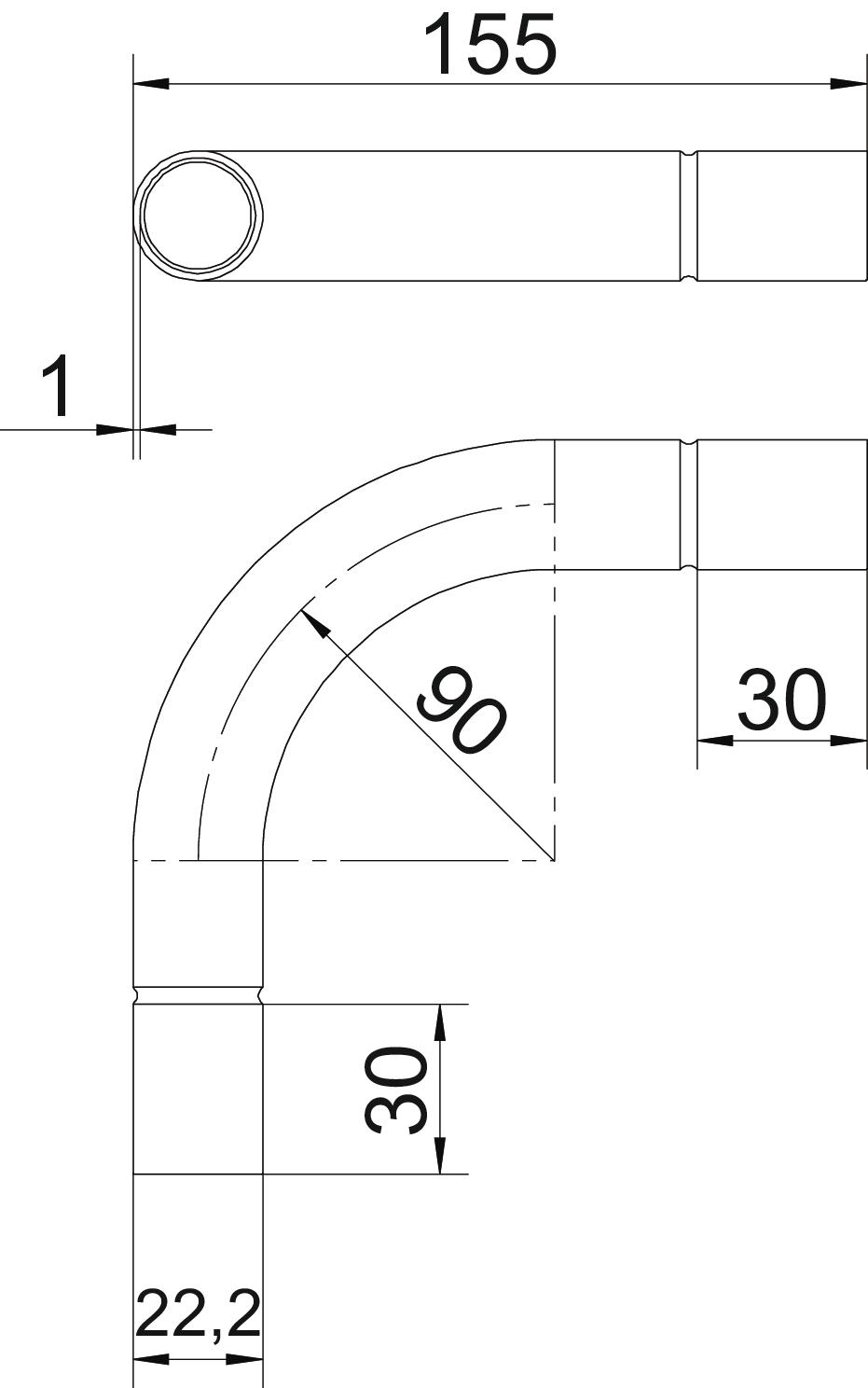

Maß A 30 mm
Maß B 155 mm
Maß D 22,2 mm
Maß d 20,2 mm
Maß l 30 mm
Maß M M20
Maß R 90 mm
Maß t 1 mm
Mit Inspektionsöffnung und Deckel nein
Mit Muffe ja
Oberfläche blank, nachbehandelt
Oberfläche gebürstet ja
Oberfläche poliert nein
Temperatureinsatzbereich max. 400 °C
Temperatureinsatzbereich min. -45 °C
Werkstoff Edelstahl, rostfrei 1.4571
Winkel des Bogens 90 °
Zweiteilig nein
Alle Typen

Alle Typen

Typ für Rohrdurchmesser nominal ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
SB16W A4 16 mm 126 279 010 2046760
5 Stück 3.807,64 CHF Preis / 100 Stück
SB20W A4 20 mm 126 279 020 2046761
10 Stück 4.272,36 CHF Preis / 100 Stück
SB25W A4 25 mm 126 279 030 2046762
10 Stück 4.916,86 CHF Preis / 100 Stück
SB32W A4 32 mm 126 279 040 2046763
10 Stück 6.921,98 CHF Preis / 100 Stück
SB40W A4 40 mm 126 279 050 2046764
5 Stück 7.796,46 CHF Preis / 100 Stück
SB50W A4 50 mm 126 279 060 2046765
5 Stück 13.342,54 CHF Preis / 100 Stück
SB63W A4 63 mm 126 279 070 2046766
3 Stück 18.696,68 CHF Preis / 100 Stück
