Edelstahl-Rohrbogen V4A

Art.Nr. / Typ

für Rohrdurchmesser nominal

Produktbeschreibung

Produktbeschreibung

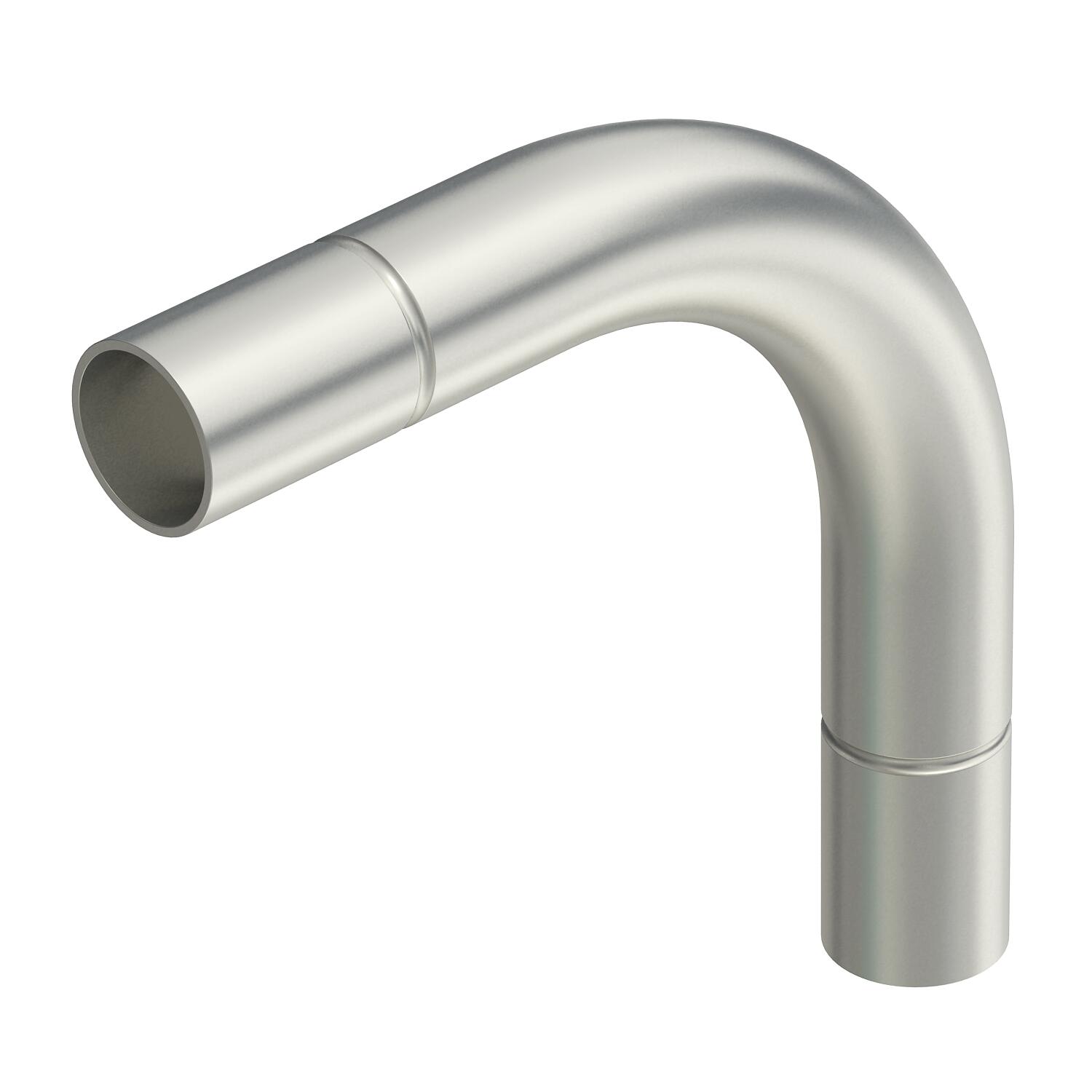

90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.

Technische Daten

Ausführung	Steck
Dimension	Ø40mm
Flexibel	nein
für Rohrdurchmesser nominal	40 mm
Halogenfrei	nein

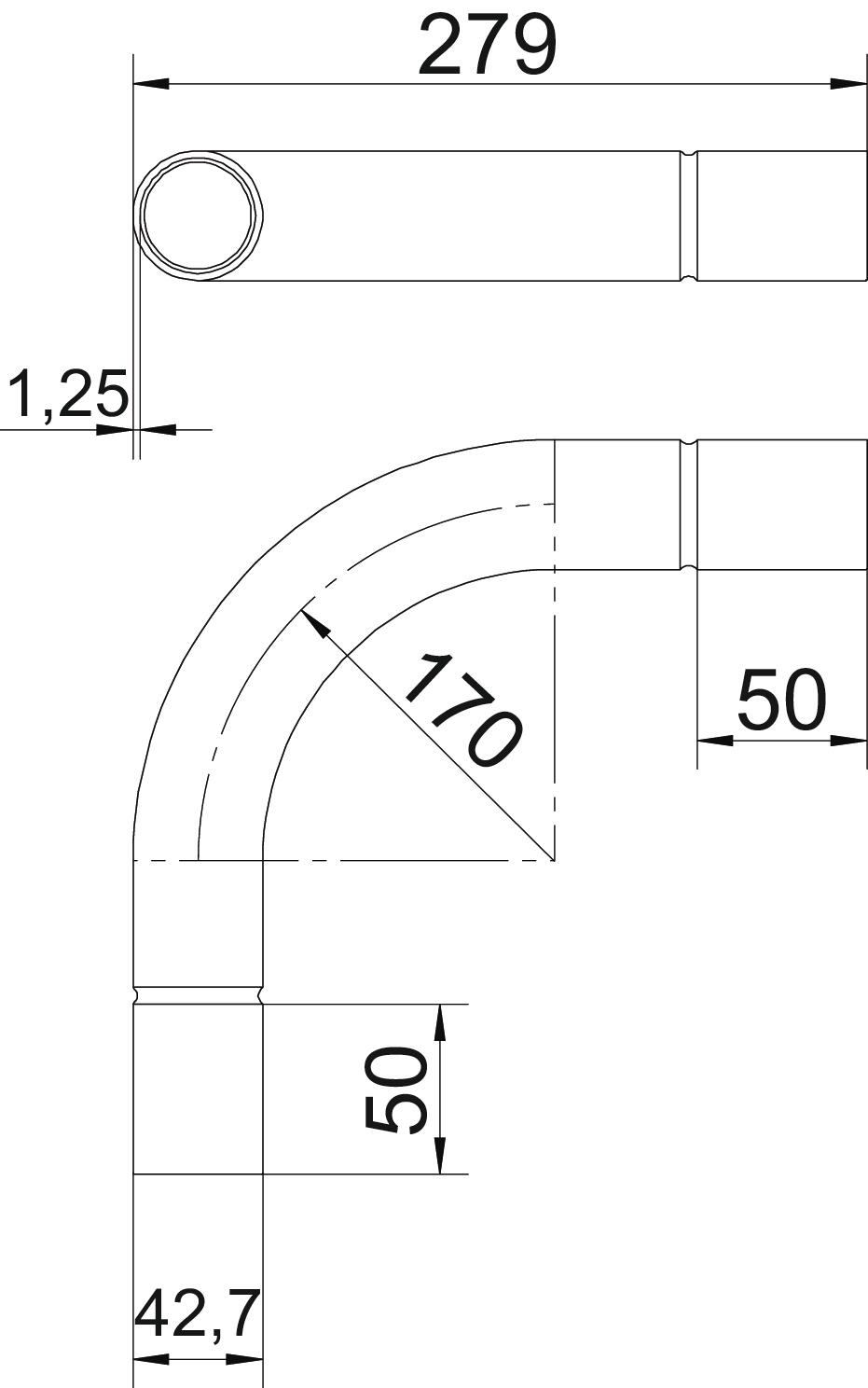

Maß A	50 mm
Maß B	279 mm
Maß D	42,7 mm
Maß d	40,2 mm
Maß l	40 mm
Maß M	M40
Maß R	170 mm

Maß t	1,25 mm
Mit Inspektionsöffnung und Deckel	nein
Mit Muffe	ja
Oberfläche	blank, nachbehandelt
Oberfläche gebürstet	ja
Oberfläche poliert	nein
Temperatureinsatzbereich max.	400 °C
Temperatureinsatzbereich min.	-45 °C
Werkstoff	Edelstahl, rostfrei 1.4571
Winkel des Bogens	90 °
Zweiteilig	nein

Alle Typen

Alle Typen

Typ	für Rohrdurchmesser nominal	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SB16W A4	16 mm	126 279 010	2046760	Stück	5 Stück	3.807,64 CHF Preis / 100 Stück
SB20W A4	20 mm	126 279 020	2046761	Stück	10 Stück	4.272,36 CHF Preis / 100 Stück
SB25W A4	25 mm	126 279 030	2046762	Stück	10 Stück	4.916,86 CHF Preis / 100 Stück
SB32W A4	32 mm	126 279 040	2046763	Stück	10 Stück	6.921,98 CHF Preis / 100 Stück
SB40W A4	40 mm	126 279 050	2046764	Stück	5 Stück	7.796,46 CHF Preis / 100 Stück
SB50W A4	50 mm	126 279 060	2046765	Stück	5 Stück	13.342,54 CHF Preis / 100 Stück
SB63W A4	63 mm	126 279 070	2046766	Stück	3 Stück	18.696,68 CHF Preis / 100 Stück

Downloads

Datenblatt SB40W A4 / 2046764 , 0.22MB , pdf

Katalog Verbindungs- und Verlegesysteme , 39.56MB , pdf
