Einschraubnippel, metrisches Gewinde, mit Öffnung M40

Einschraubnippel, metrisches Gewinde, mit Öffnung

Art.Nr. 2032031 | EAN 4012195477914 | ELDAS-Nr. 121 876 809

Art.Nr. / Typ

Größe

Produktbeschreibung

Produktbeschreibung

Mit offener Kabeleinführung.
Würgedichtung zum Einschrauben in metrische Gewinde nach IEC 423.
Mit selbstdichtendem Konus am Gewindeende, daher kein Anschlussgewindedichtring erforderlich.
Erreichbare Schutzart bei sorgfältiger Montage IP54.
Mit offener Kabeleinführung.

Technische Daten

Technische Daten

Dimension	M40
Farbe	lichtgrau; RAL 7035
Gewindelänge	16 mm
Größe	M40
Halogenfrei	ja

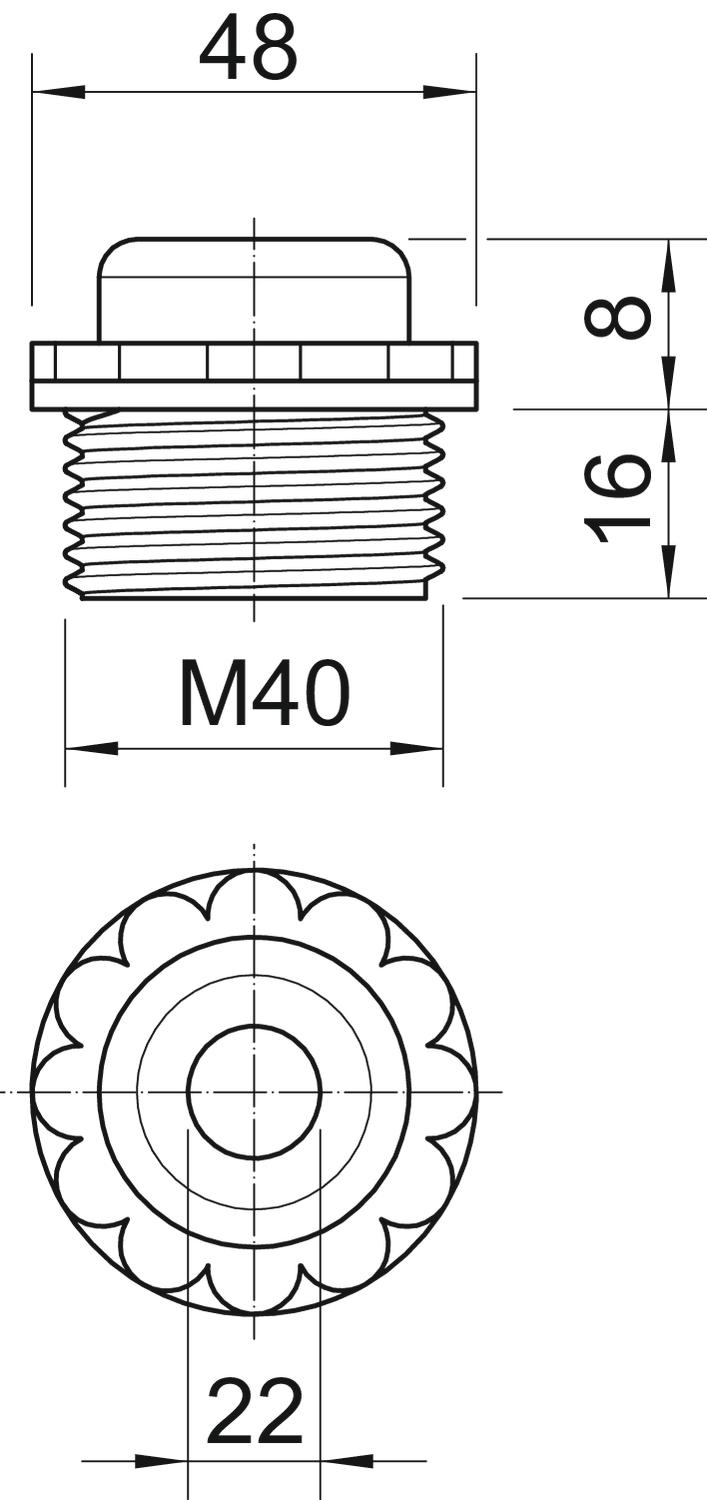

Maß D	22 mm

Maß E	48 mm
Maß L1	16 mm
Maß L2	8 mm
Schlüsselweite	44
Schutzart	IP54
Werkstoff	Polyethylen

Alle Typen

Alle Typen

Typ	Größe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
90 M12 OF	M12	121 876 309	2032007	Stück	100 Stück	41,66 CHF Preis / 100 Stück
90 M16 OF	M16	121 876 409	2032011	Stück	100 Stück	43,73 CHF Preis / 100 Stück
90 M20 OF	M20	121 876 509	2032015	Stück	100 Stück	44,51 CHF Preis / 100 Stück
90 M25 OF	M25	121 876 609	2032019	Stück	50 Stück	62,62 CHF Preis / 100 Stück
90 M32 OF	M32	121 876 709	2032023	Stück	25 Stück	75,09 CHF Preis / 100 Stück
90 M40 OF	M40	121 876 809	2032031	Stück	10 Stück	110,65 CHF Preis / 100 Stück
