- Produktbeschreibung
-
ProduktbeschreibungVormontierte Erdungsklemme zum Einbinden von PV-Montagesystemen in den Potentialausgleich. Geeignet zur Einbindung der PV-Montagesystemen in ein äußeres Blitzschutzsystem.
• Blitzstromtragfähig bis 100 kA (10/350)
• Schnelle Montage durch integrierten Federmechanismus
• Zur Rundleiterbefestigung RD 8-10
• Zur Befestigung von ein-/mehrdrähtigen Leitungen: 6-50mm²
• Für Profile mit 10-mm-Nut
• Entspricht den Anforderungen nach DIN EN 62561-1
- Technische Daten
-
Technische Daten
Art der Befestigungsschraube Klemmschraube Art des Verbinders Mehrzweckverbindungsklemme Blitzstromtragfähigkeit H/100 kA Breite 43 mm CO2 Fußabdruck (GWP) Cradle-to-Gate 0,5919 kg CO2e / 1 Stück Dimension 8-10mm Geeignet für Rundleiter Geeignet für Verbindung sonstige Höhe 34 mm Länge 40 mm Passung RD8-10 + 6-50mm² mm Rundleiterdurchmesser Leiter 1 max. 10 mm Rundleiterdurchmesser Leiter 1 min. 8 mm Werkstoff Edelstahl, rostfrei 1.4301 - Alle Typen
- Downloads
-

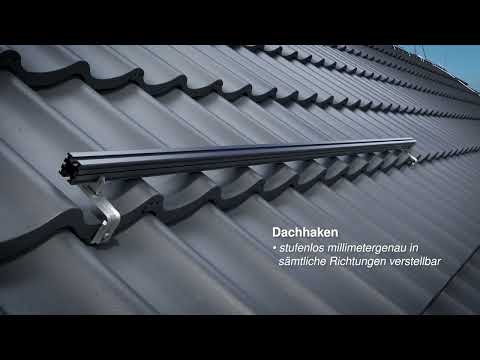

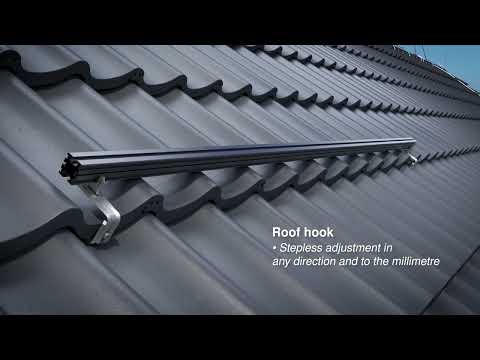

Datenblatt 249 PV10 6-50V2A / 5051520 , 0.16MB , pdfMontageanleitung PV-Montagesysteme Magic PV Flat Basic , 3.89MB , pdfMontageanleitung PV-Montagesysteme Magic PV Flat Pro , 5.43MB , pdfMontageanleitung PV-Montagesysteme für Schrägdächer , 3.83MB , pdf
