Erdungsschelle Typ 952 65 | 3 | 18,5 | 21,5

Erdungsschelle Typ 952

Art.Nr. 5052076 | EAN 4012195386834

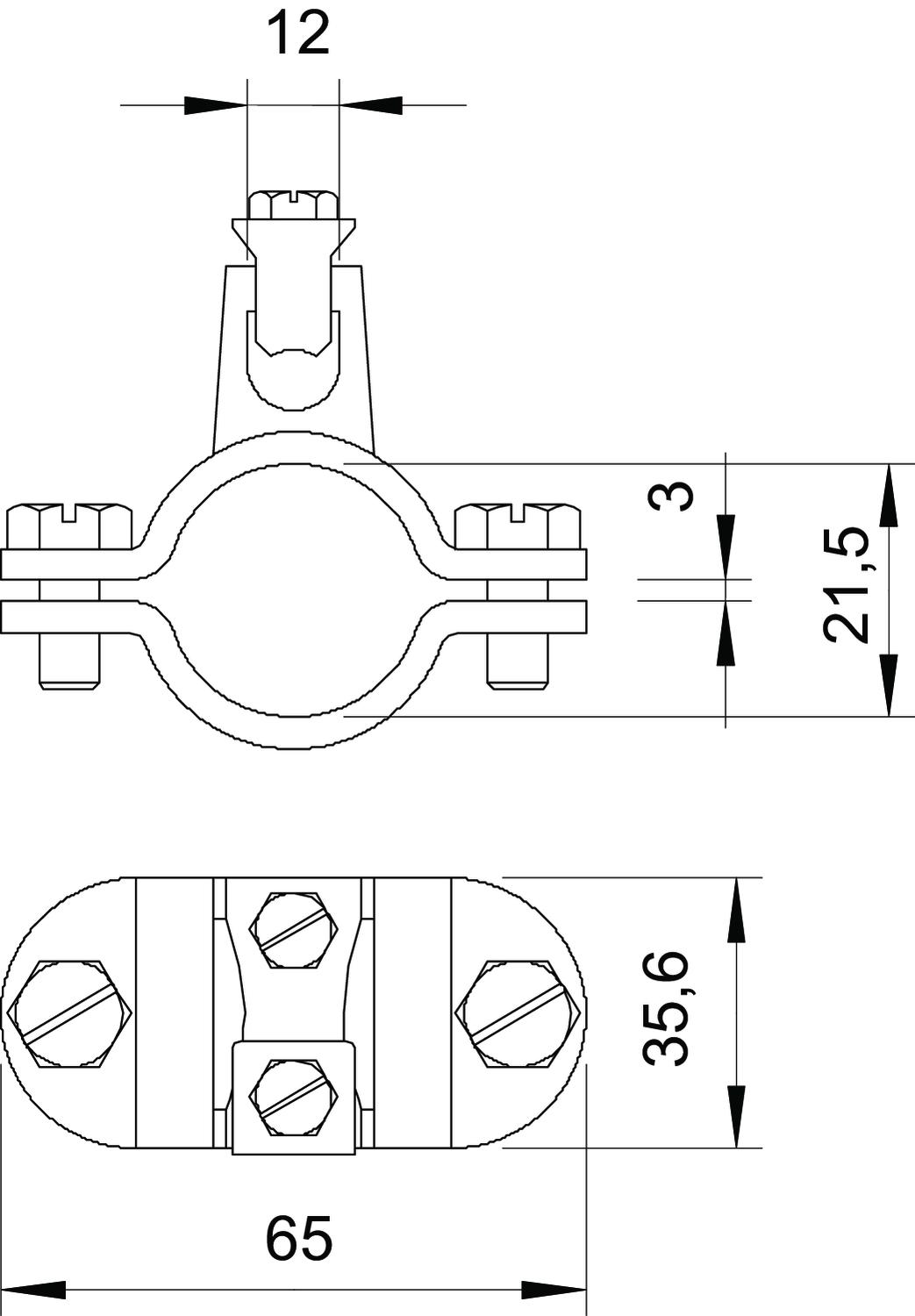

Art.Nr. / Typ

Maß A

Maß X	3 mm

Spannbereich D min.

Spannbereich D max.

Produktbeschreibung

Produktbeschreibung

• für Rohre 1/2 - 2 Zoll bzw. Ø 11,5-60 mm
• Anschlussmöglichkeiten: Leitungen 16-70 mm² bzw. Rundleiter bis Rd 10 mit unverlierbarer Druckleiste aus rostfreiem Stahl
• mit 2 Sechskantschrauben M6 x 16 und 2 Sechskantschrauben M8 x 20 aus Stahl, feuerverzinkt
• Schellenoberteil mit angegossener Klemmstelle aus Zinkdruckguss, Schellenunterteil aus Stahl, feuerverzinkt

Technische Daten

Technische Daten

Anzahl der Leiter	1
Dimension	1/2"
Maß A	65 mm
Maß D	21,5 mm
Maß X	3 mm
Oberfläche	tauchfeuerverzinkt

Querschnitt des anzuschließenden Kabels max.	70 mm²
Querschnitt des anzuschließenden Kabels min.	16 mm²
Spannbereich D	1/2
Spannbereich D max.	21,5 mm
Spannbereich D min.	18,5 mm
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Maß A	Maß X	Spannbereich D min.	Spannbereich D max.	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
952 Z 1/2	65 mm	3 mm	18,5 mm	21,5 mm	-----	5052076	Stück	5 Stück	1.541,57 CHF Preis / 100 Stück
952 Z 3/4	71 mm	3 mm	24 mm	27 mm	156 830 049	5052092	Stück	5 Stück	1.565,37 CHF Preis / 100 Stück
952 Z 1	77 mm	3 mm	30,5 mm	33,5 mm	-----	5052114	Stück	5 Stück	1.589,18 CHF Preis / 100 Stück
952 Z 1 1/4	87 mm	3 mm	39,5 mm	42,5 mm	156 830 089	5052130	Stück	5 Stück	1.630,87 CHF Preis / 100 Stück
952 Z 1 1/2	94 mm	3 mm	45,5 mm	48,5 mm	156 830 129	5052157	Stück	5 Stück	1.797,51 CHF Preis / 100 Stück
952 Z 2	105 mm	3 mm	57 mm	60 mm	156 830 139	5052181	Stück	5 Stück	1.815,33 CHF Preis / 100 Stück
