Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70170
Art.Nr. 6274622 | EAN 4012195847076
- Produktbeschreibung
-

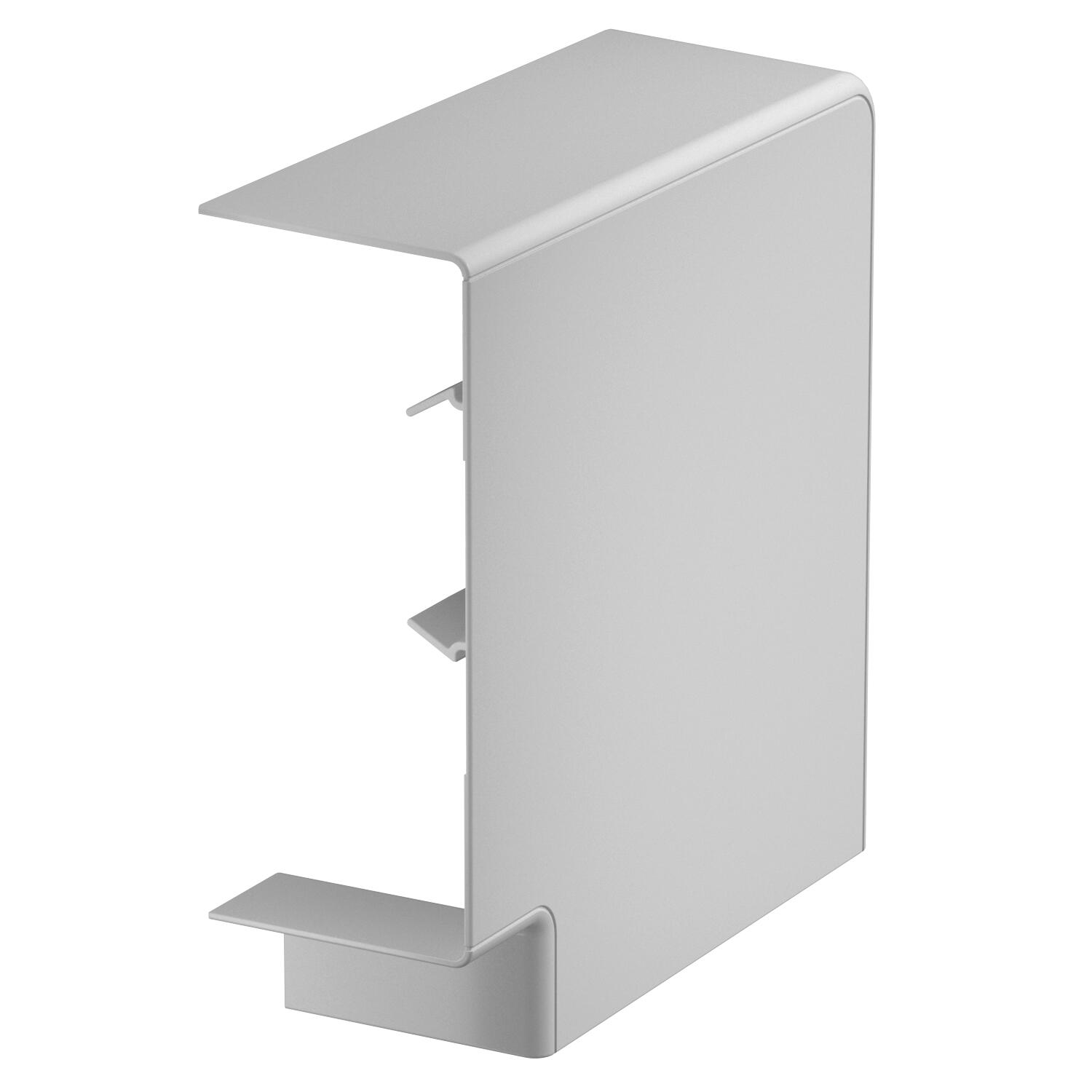

ProduktbeschreibungFlachwinkel-Haubenformteil aus halogenfreiem PC/ABS zur einfachen Erstellung einer steigenden oder fallenden 90° Richtungsänderung mit Geräteeinbaukanal der Serie Rapid 80 GK, GKH, GS und GA. Das Flachwinkel- Haubenformteil ist einsetzbar für symmetrische und asymmetrische Kanaltypen.
-
- Technische Daten
-
Technische Daten

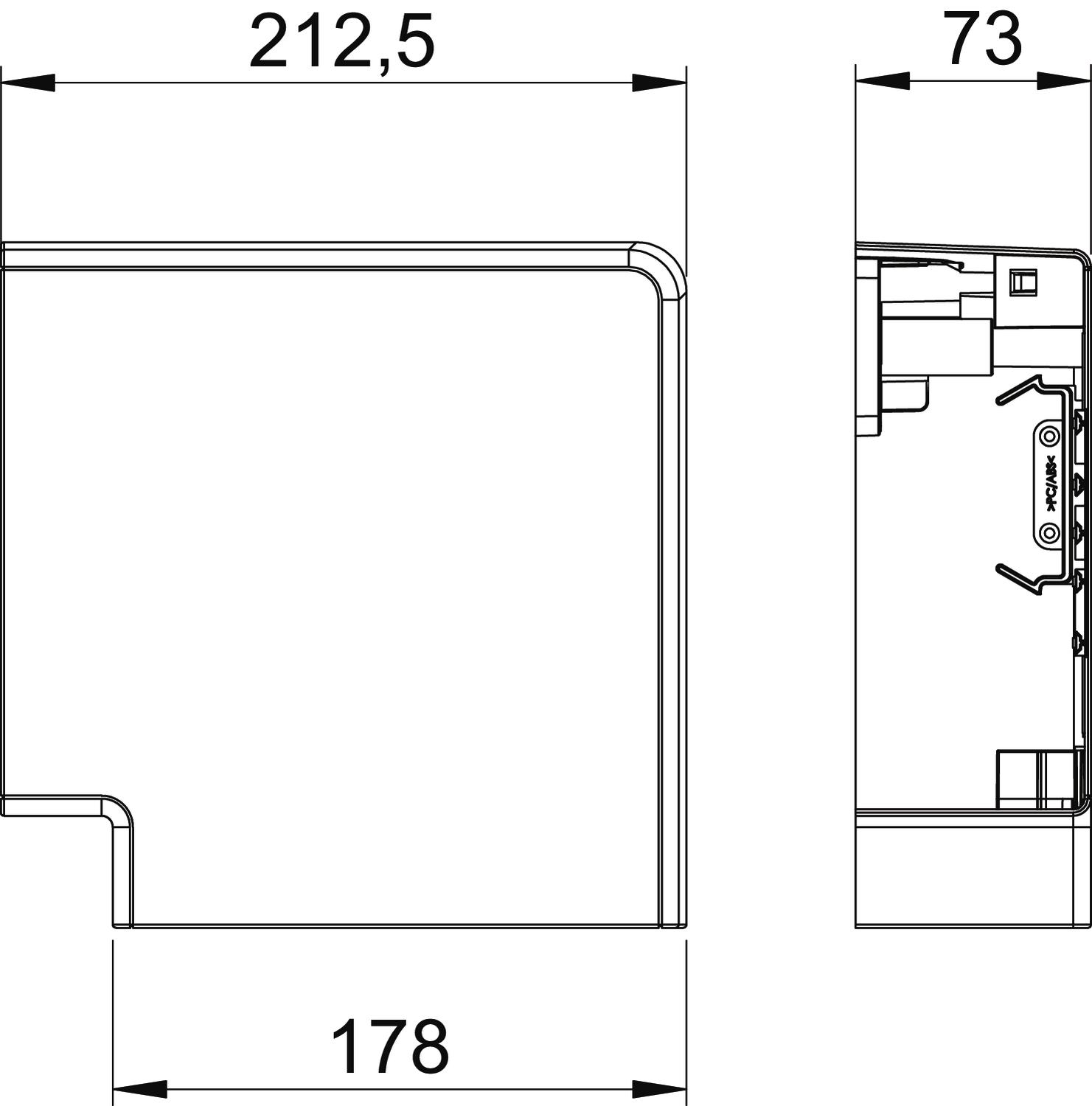

Antibakterielle Behandlung nein Anzahl der Oberteile 1 Ausführung Haubenformteil Breite 178 mm Dimension 70x170mm Farbe lichtgrau; RAL 7035 für Kanalbreite 170 mm für Kanalhöhe 70 mm Halogenfrei ja Höhe 73 mm Kabelhalteklammer nein Kanalverbinder nein Länge 212,5 mm Montageart der Oberteile übergreifend Montagelochung im Boden nein Richtungsänderung vertikal steigend/fallend Schutzart IP30 Schutzfolie ja Schutzgrad IK-Code IK08 Symmetrisch ja Temperatureinsatzbereich max. 60 °C Temperatureinsatzbereich min. -15 °C Werkstoff Polycarbonat/Acrylnitril-Butadien-Styrol Winkelbereich max. 90 mm Winkelbereich min. 90 mm - Alle Typen
- Downloads
-
Datenblatt GK-FH70170LGR / 6274622 , 0.23MB , pdfEU-Konformitätserklärung GK-FH70170LGR / 6274622 , 0.16MB , pdfUK-Konformitätserklärung GK-FH70170LGR / 6274622 , 0.14MB , pdfZeichengenehmigung Prüfzeugnis nach DIN 4102-1 PVC , 0.03MB , pdfAuswahlhilfe Auswahlhilfe , 0.27MB , pdfMontageanleitung LFS Systemanleitung , 0.02MB , pdfMontageanleitung Montageanleitung GK-FH70.. , 2.00MB , pdfSicherheitsdatenblatt PVC_Materialdaten , 0.02MB , pdf
