G-Gitterrinne Magic® 125 A2
Art.Nr. 6005556 | EAN 4012195686491 | ELDAS-Nr. 127 020 729
- Produktbeschreibung
-
Produktbeschreibung

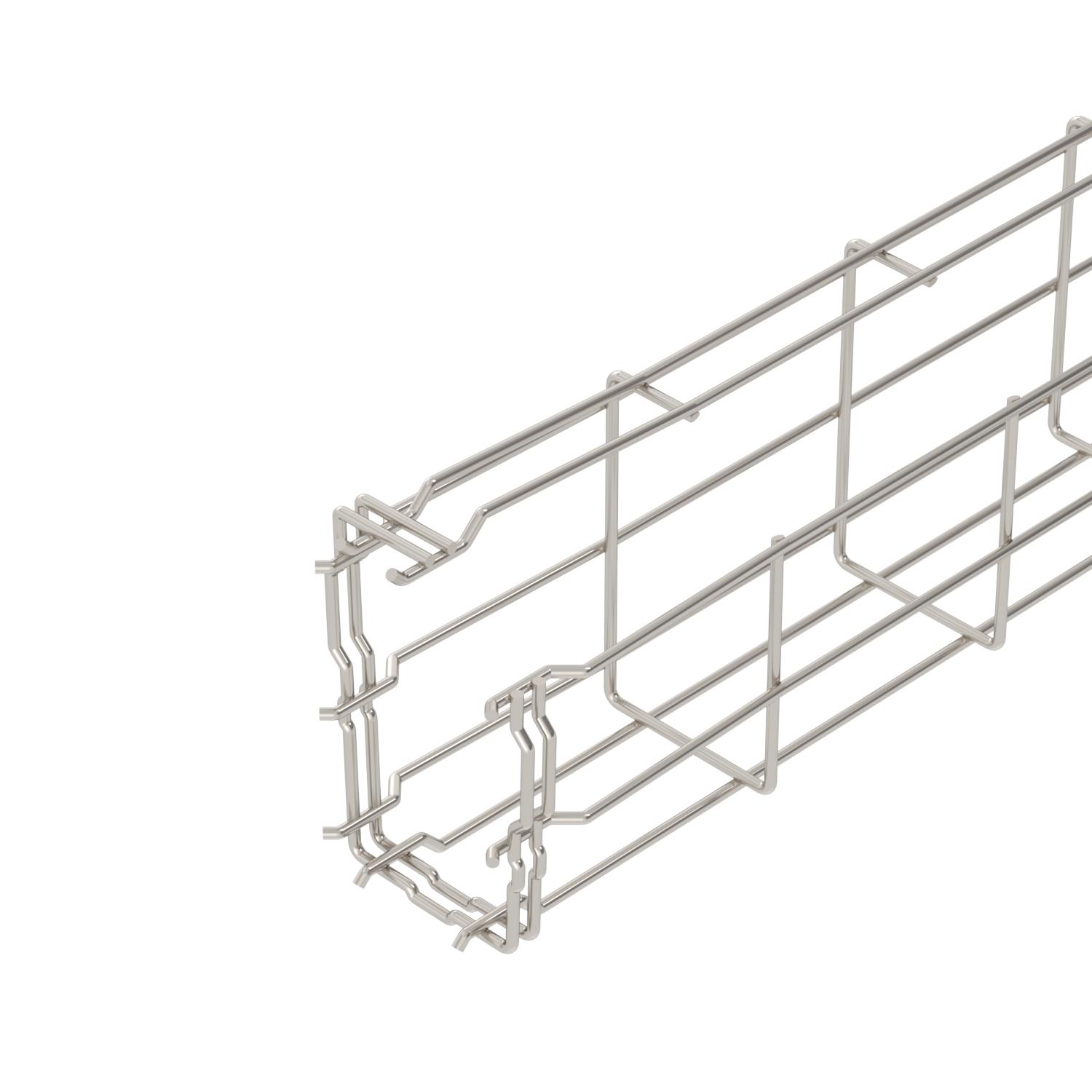

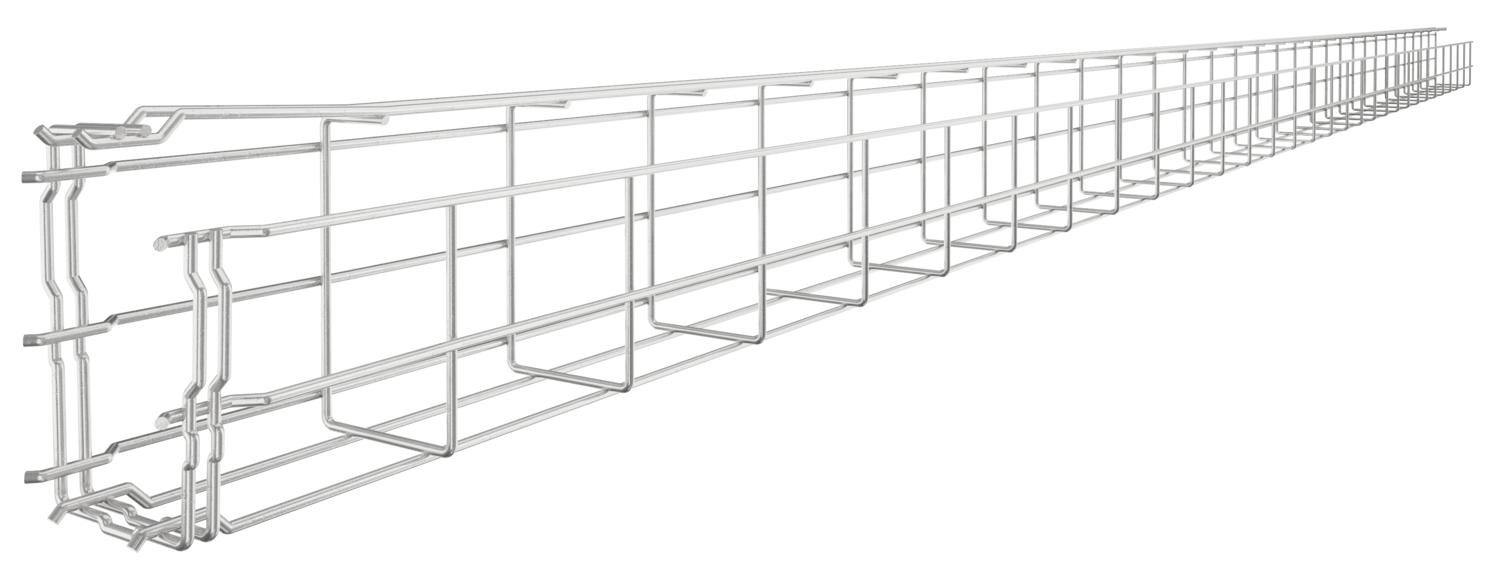

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
-
- Technische Daten
-
Technische Daten

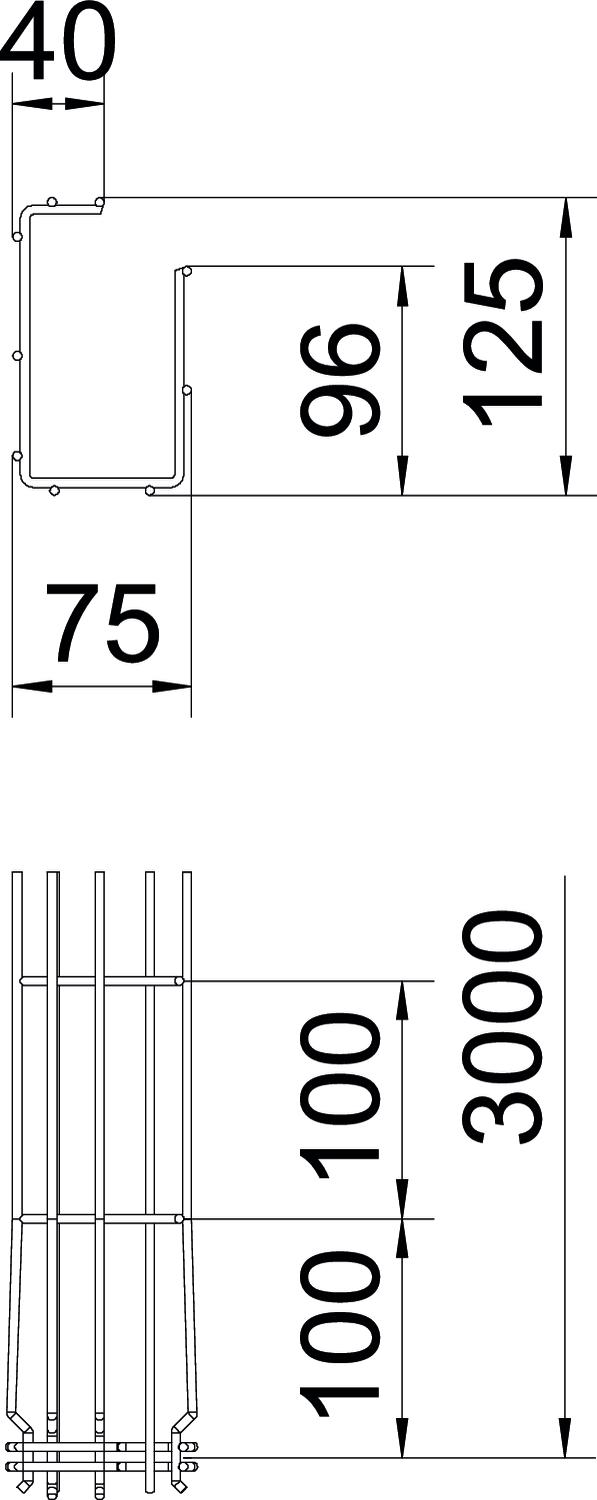

Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Breite 2,95 in Breite 75 mm Dimension 125x75x3000 Draht-Durchmesser 3,9 mm Funktionserhalt nein Höhe 125 mm Höhe 4,92 in Integrierte Trennwand ohne Länge 3000 mm Maß A 96 mm Maß B 75 mm Maß C 38 mm Maß H 125 mm Nutzquerschnitt 61 cm² Nutzquerschnitt 6100 mm² Oberfläche blank, nachbehandelt Profilform G-Form Rostfreier Stahl, gebeizt ja Schraublose Verbinder ja Stützabstand 1,0m 0,6 kN/m Stützabstand 1,5m 0,35 kN/m Stützabstand 2,0m 0,3 kN/m Stützabstand 2,5m 0,25 kN/m Weitspann-Ausführung nein Werkstoff Edelstahl, rostfrei 1.4301 - Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Stoßstellenverbinder A2
GSV 34 A2 127 018 579 6016642 20 Stück 3,52 CHF Preis / 1 Stück
Wand- und Bodenbefestiger A4
WB GR A4 ----- 6017164 20 Stück 9,19 CHF Preis / 1 Stück - Downloads
-
Datenblatt G-GRM 125 75 A2 / 6005556 , 0.26MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfBroschüre Gitterrinnen , 6.04MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfKonformitätserklärung G-GRM 125 75 A2 / 6005556 , 0.16MB , pdfUmwelterklärung Umweltproduktdeklaration (EPD) , 1.38MB , pdfAuswahlhilfe GR-Magic® , 2.00MB , pdfMontageanleitung Montageanleitung Gitterrinnensysteme , 9.40MB , pdf
