G-Gitterrinne Magic® 125 FT

Art.Nr. 6005526 | EAN 4012195686415 | ELDAS-Nr. 127 020 629

6005526 / G-GRM 125 75 FT
3000 mm
75 mm
125 mm
3,9 mm
61 cm²
nein
Produktbeschreibung

Produktbeschreibung

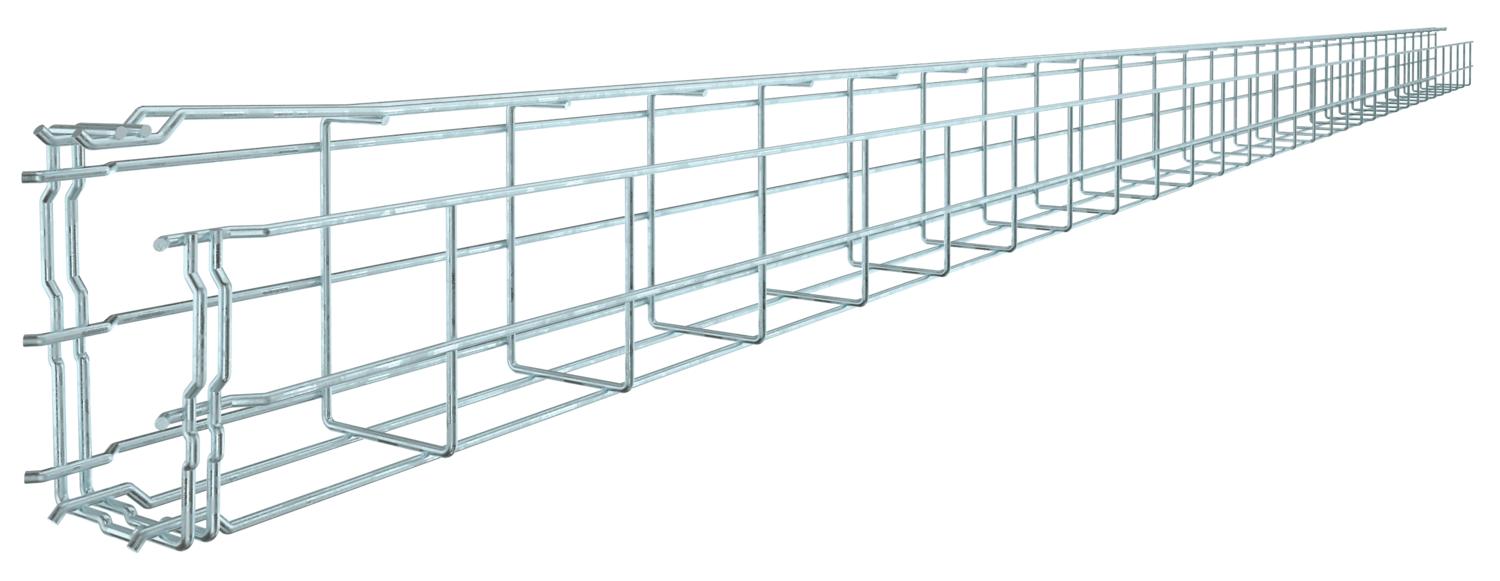

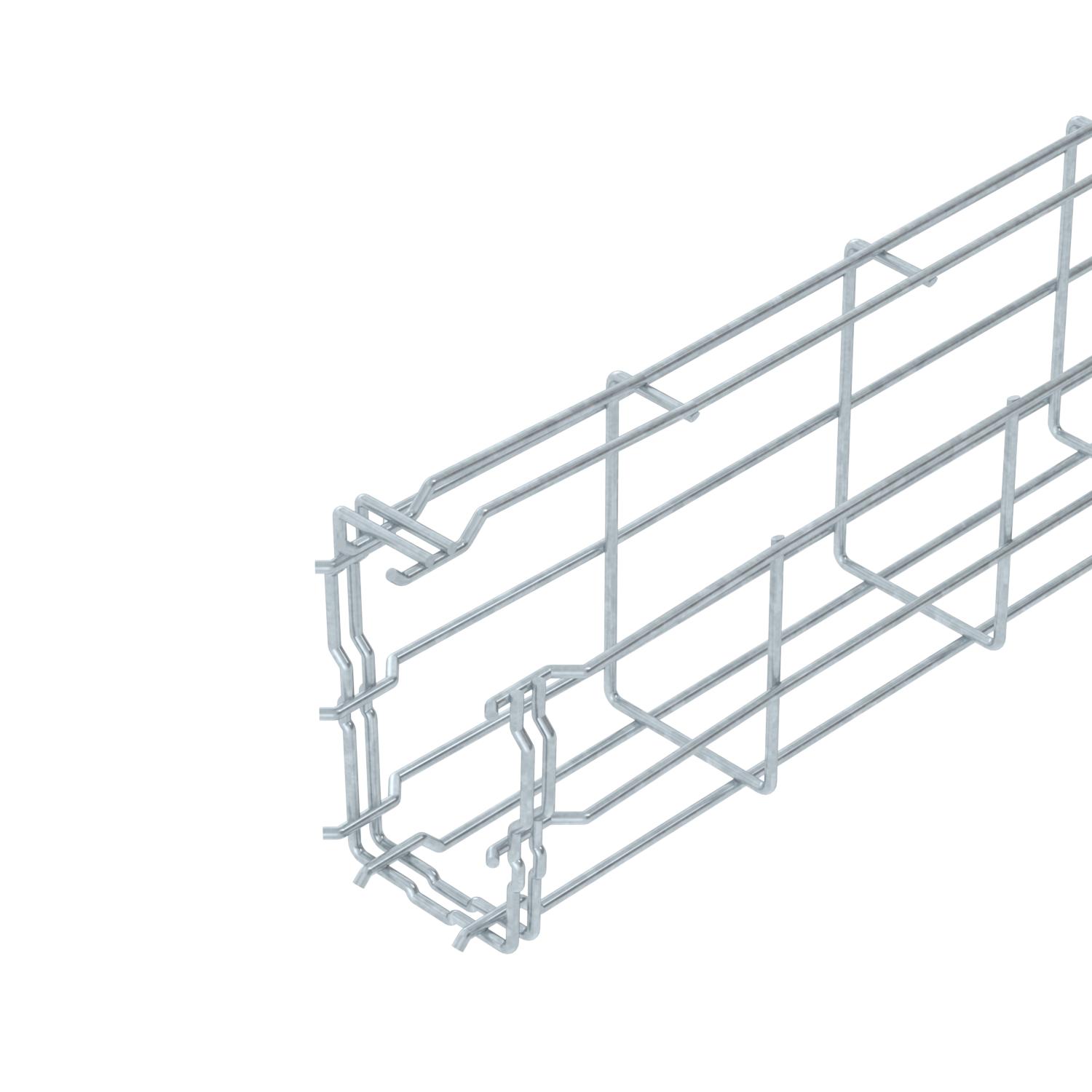

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Breite 75 mm
Breite 2,95 in
Dimension 125x75x3000
Draht-Durchmesser 3,9 mm
Funktionserhalt nein
Höhe 4,92 in
Höhe 125 mm
Integrierte Trennwand ohne
Länge 3000 mm

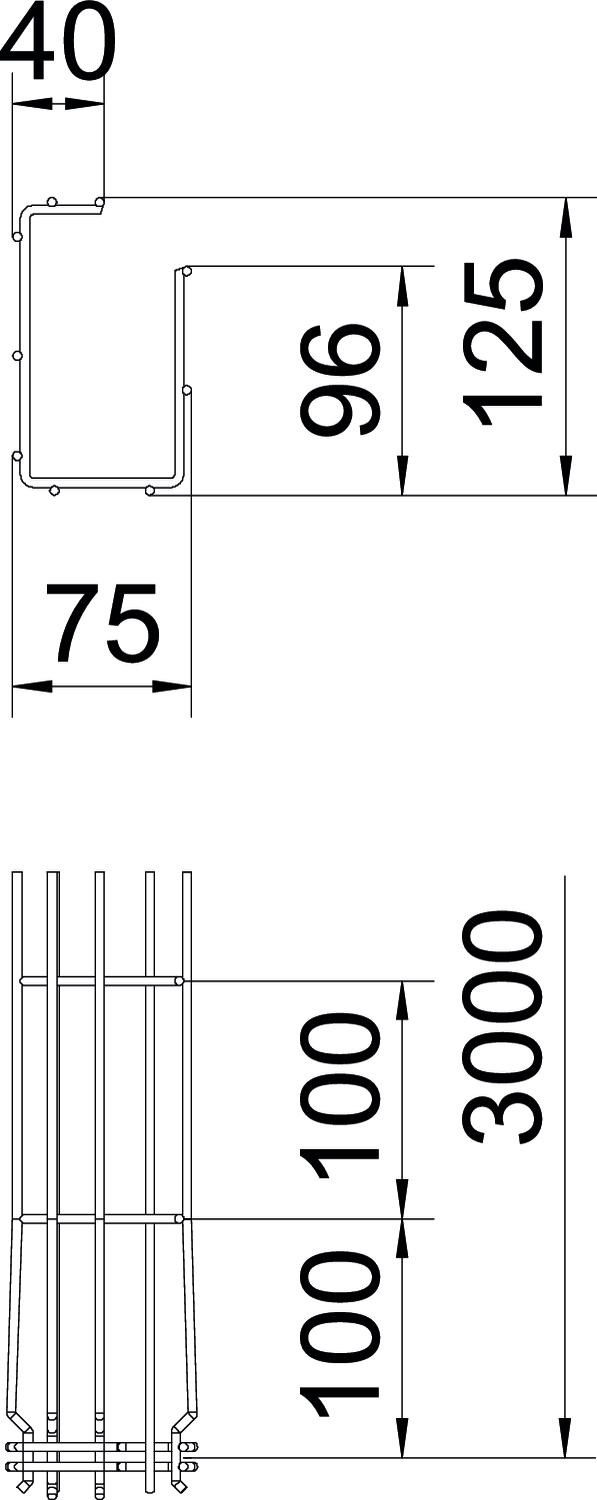

Maß A 96 mm
Maß B 75 mm
Maß C 38 mm
Maß H 125 mm
Nutzquerschnitt 61 cm²
Nutzquerschnitt 6100 mm²
Oberfläche tauchfeuerverzinkt
Profilform G-Form
Rostfreier Stahl, gebeizt nein
Schraublose Verbinder ja
Stützabstand 1,0m 0,6 kN/m
Stützabstand 1,5m 0,35 kN/m
Stützabstand 2,0m 0,3 kN/m
Stützabstand 2,5m 0,25 kN/m
Weitspann-Ausführung nein
Werkstoff Stahl
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
G-GRM 125 75 FT 3000 mm 75 mm 125 mm 3,9 mm 61 cm² nein 127 020 629 6005526
3 m 31,42 CHF Preis / 1 m
Zubehör

Montagezubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Stoßstellenverbinder FT Stoßstellenverbinder FT GSV 34 FT 127 028 009 6016634
20 Stück 2,84 CHF Preis / 1 Stück
Wand- und Bodenbefestiger FT Wand- und Bodenbefestiger FT WB GR FT ----- 6017160
20 Stück 6,47 CHF Preis / 1 Stück
