G-Gitterrinne Magic® 150 A2

Art.Nr. 6005559 | EAN 4012195686507 | ELDAS-Nr. 127 020 739

6005559 / G-GRM 150 100 A2
3000 mm
100 mm
150 mm
3,9 mm
107 cm²
nein
Produktbeschreibung

Produktbeschreibung

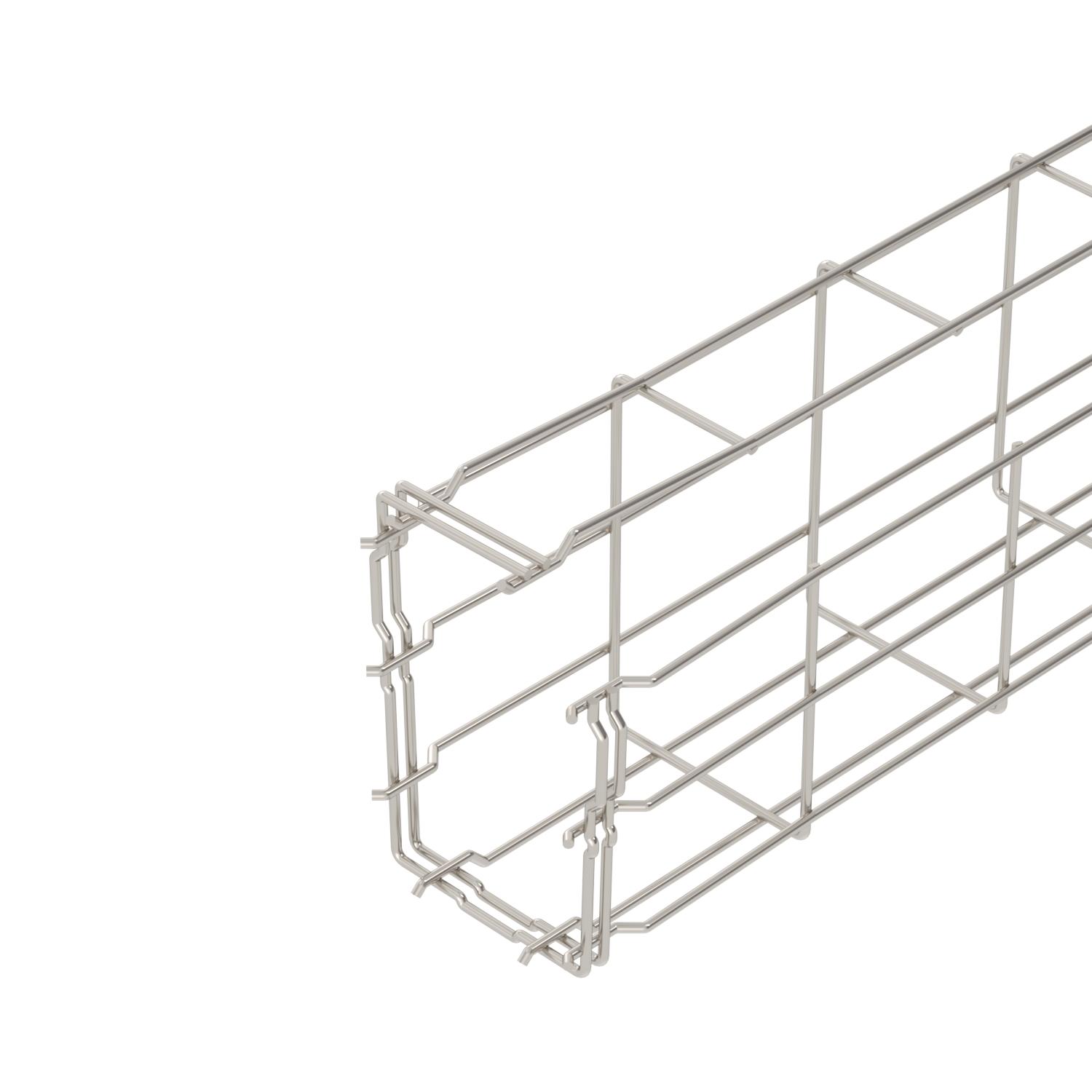

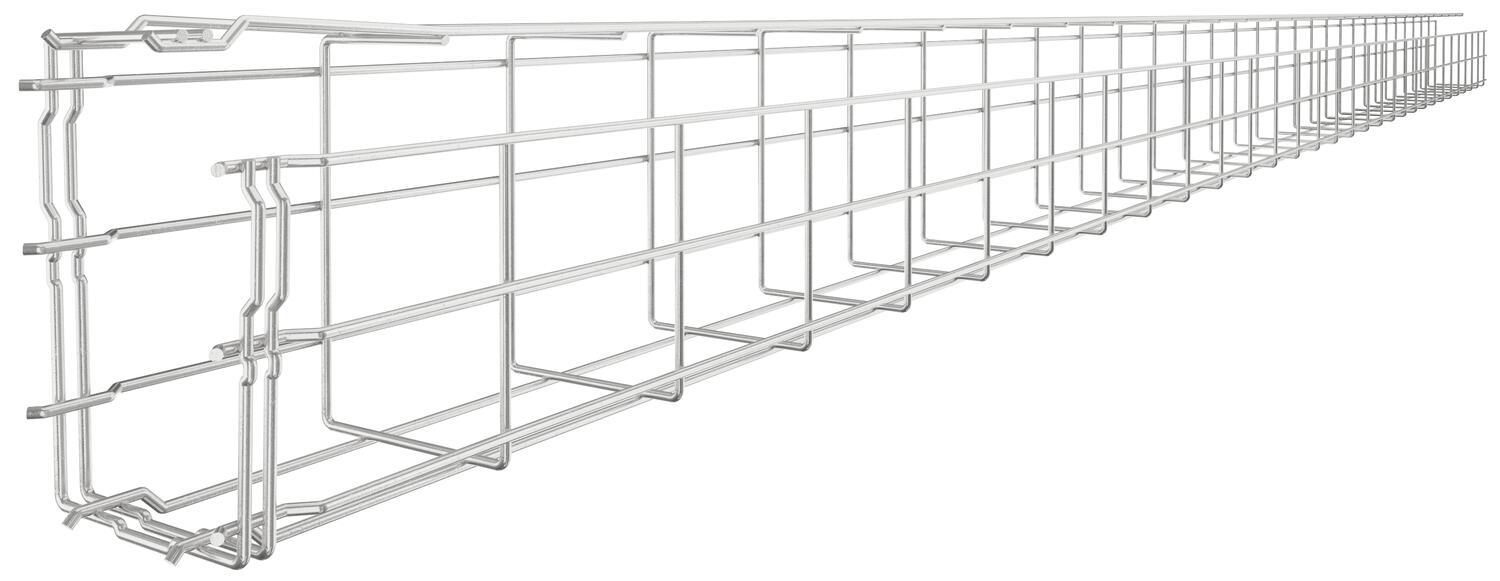

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Breite 3,94 in
Breite 100 mm
Dimension 150x100x3000
Draht-Durchmesser 3,9 mm
Funktionserhalt nein
Höhe 150 mm
Höhe 5,91 in
Integrierte Trennwand ohne
Länge 3000 mm

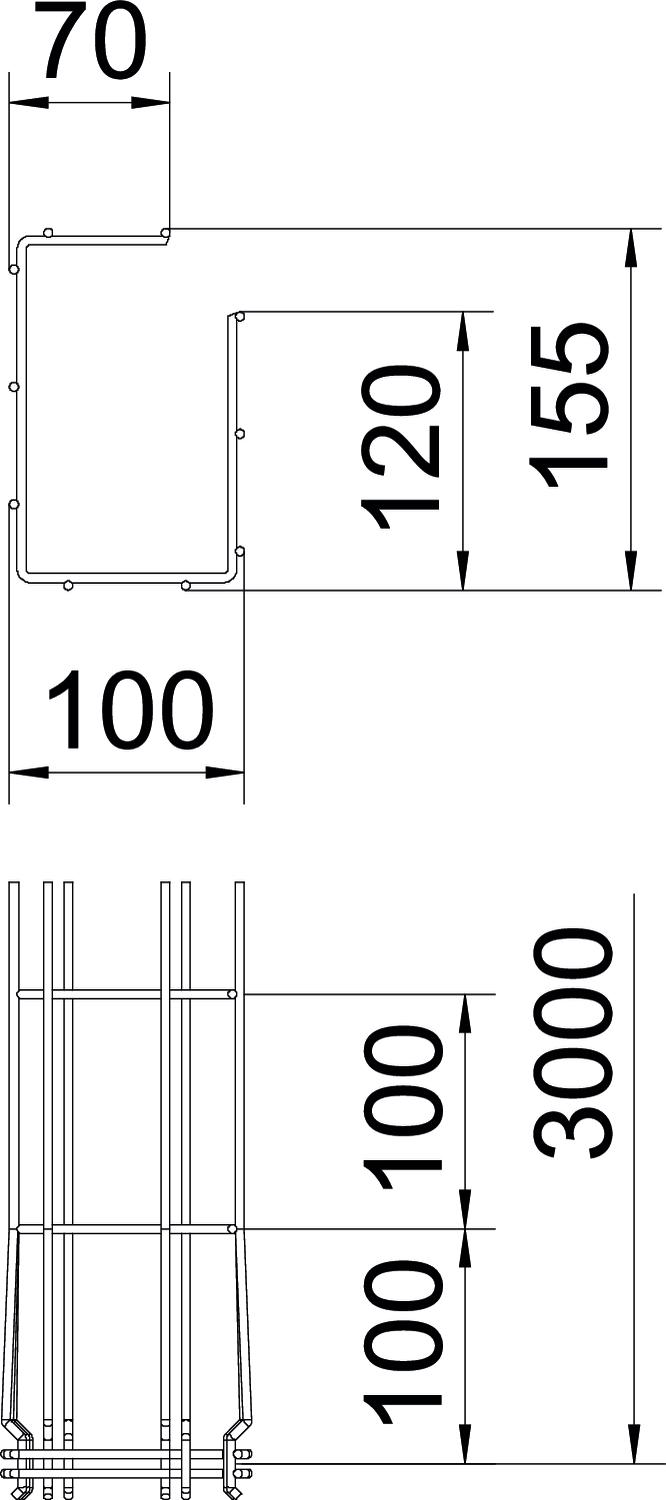

Maß A 120 mm
Maß B 100 mm
Maß C 68 mm
Maß H 155 mm
Nutzquerschnitt 107 cm²
Nutzquerschnitt 10700 mm²
Oberfläche blank, nachbehandelt
Profilform G-Form
Rostfreier Stahl, gebeizt ja
Schraublose Verbinder ja
Stützabstand 1,0m 0,6 kN/m
Stützabstand 1,5m 0,5 kN/m
Stützabstand 2,0m 0,35 kN/m
Stützabstand 2,5m 0,3 kN/m
Weitspann-Ausführung nein
Werkstoff Edelstahl, rostfrei 1.4301
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
G-GRM 150 100 A2 3000 mm 100 mm 150 mm 3,9 mm 107 cm² nein 127 020 739 6005559
3 m 62,03 CHF Preis / 1 m
Zubehör

Montagezubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Stoßstellenverbinder A2 Stoßstellenverbinder A2 GSV 34 A2 127 018 579 6016642
20 Stück 3,52 CHF Preis / 1 Stück
Wand- und Bodenbefestiger A4 Wand- und Bodenbefestiger A4 WB GR A4 ----- 6017164
20 Stück 9,19 CHF Preis / 1 Stück
