G-Gitterrinne Magic® 150 FT 3000 | 100 | 150 | 3,9 | 107 | ja

G-Gitterrinne Magic® 150 FT

Art.Nr. 6005529 | EAN 4012195686422 | ELDAS-Nr. 127 020 639

Art.Nr. / Typ	6005529 / G-GRM 150 100 FT

Länge	3000 mm

Breite	100 mm

Höhe	150 mm

Draht-Durchmesser	3,9 mm

Nutzquerschnitt	107 cm²

Funktionserhalt	ja

Produktbeschreibung

Produktbeschreibung

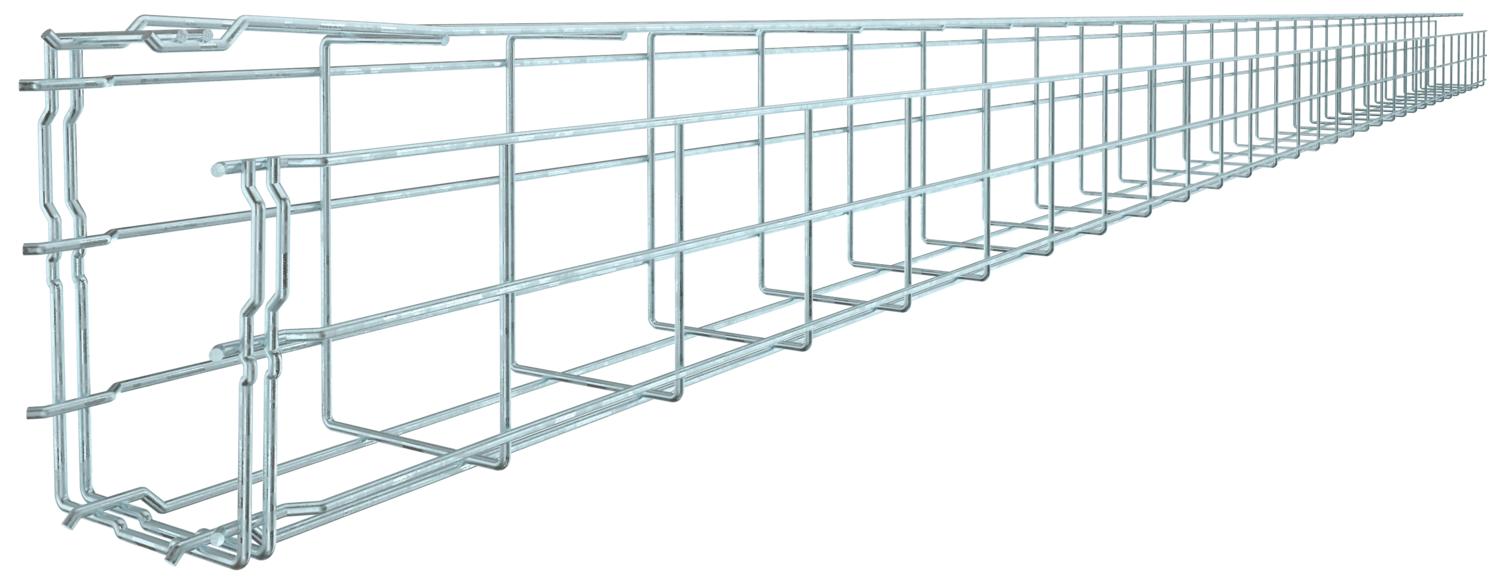

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.

Magnetische Schirmdämpfung 15 dB.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Breite	100 mm
Breite	3,94 in
CO₂ Fußabdruck (GWP) Cradle-to-Gate	2,7376 kg CO₂e / 1 Meter
Dimension	150x100x3000
Draht-Durchmesser	3,9 mm
Farbe	zink
Funktionserhalt	ja
Höhe	150 mm
Höhe	5,91 in
Integrierte Trennwand	ohne
Länge	3000 mm

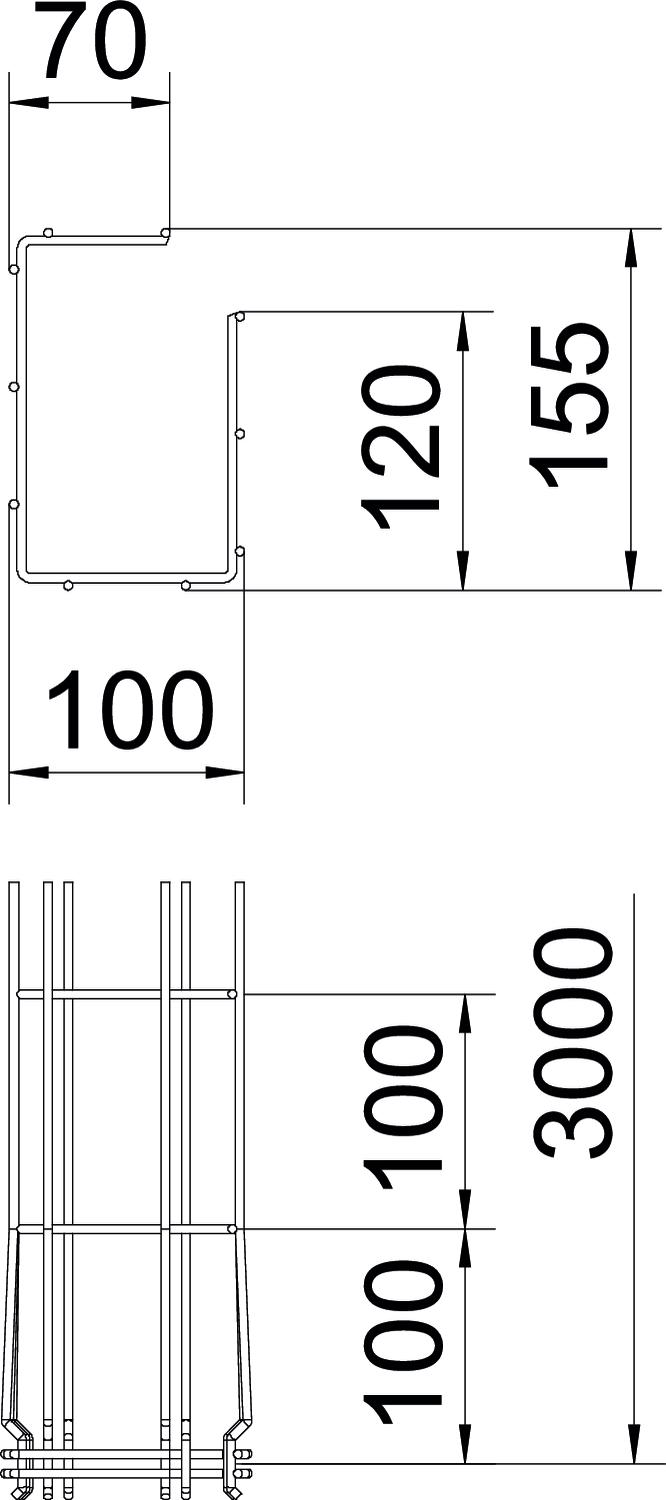

Maß A	120 mm

Maß B	100 mm
Maß C	68 mm
Maß H	155 mm
Nutzquerschnitt	10700 mm²
Nutzquerschnitt	107 cm²
Oberfläche	tauchfeuerverzinkt
Profilform	G-Form
Rostfreier Stahl, gebeizt	nein
Schraublose Verbinder	ja
Stützabstand 1,0m	0,6 kN/m
Stützabstand 1,5m	0,5 kN/m
Stützabstand 2,0m	0,35 kN/m
Stützabstand 2,5m	0,3 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
G-GRM 150 100 FT	3000 mm	100 mm	150 mm	3,9 mm	107 cm²	ja	127 020 639	6005529	m	3 m	41,28 CHF Preis / 1 m

Zubehör

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Stoßstellenverbinder FT	GSV 34 FT	127 028 009	6016634	Stück	20 Stück	2,84 CHF Preis / 1 Stück
Wand- und Bodenbefestiger FT	WB GR FT	-----	6017160	Stück	20 Stück	6,47 CHF Preis / 1 Stück
