Produktbeschreibung

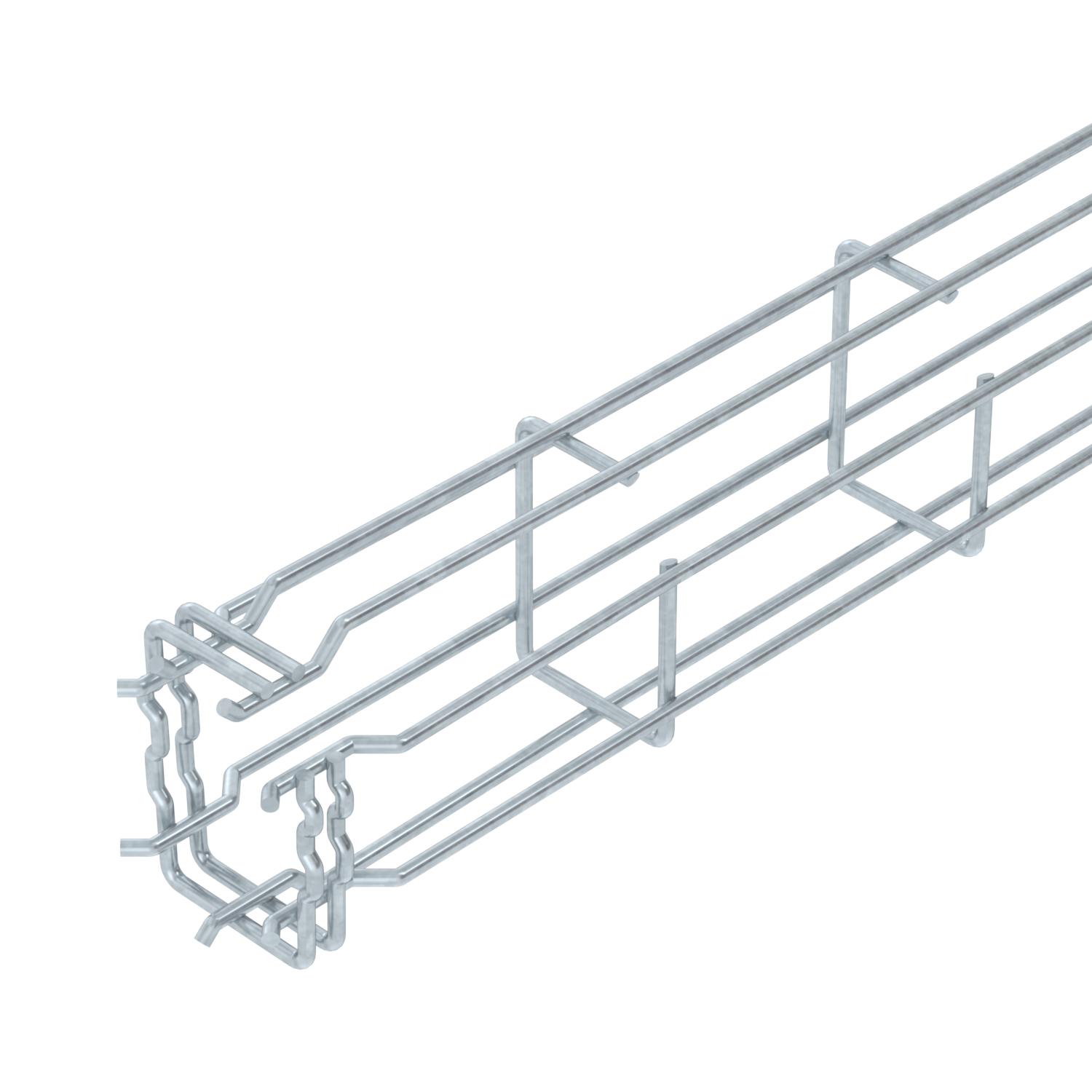

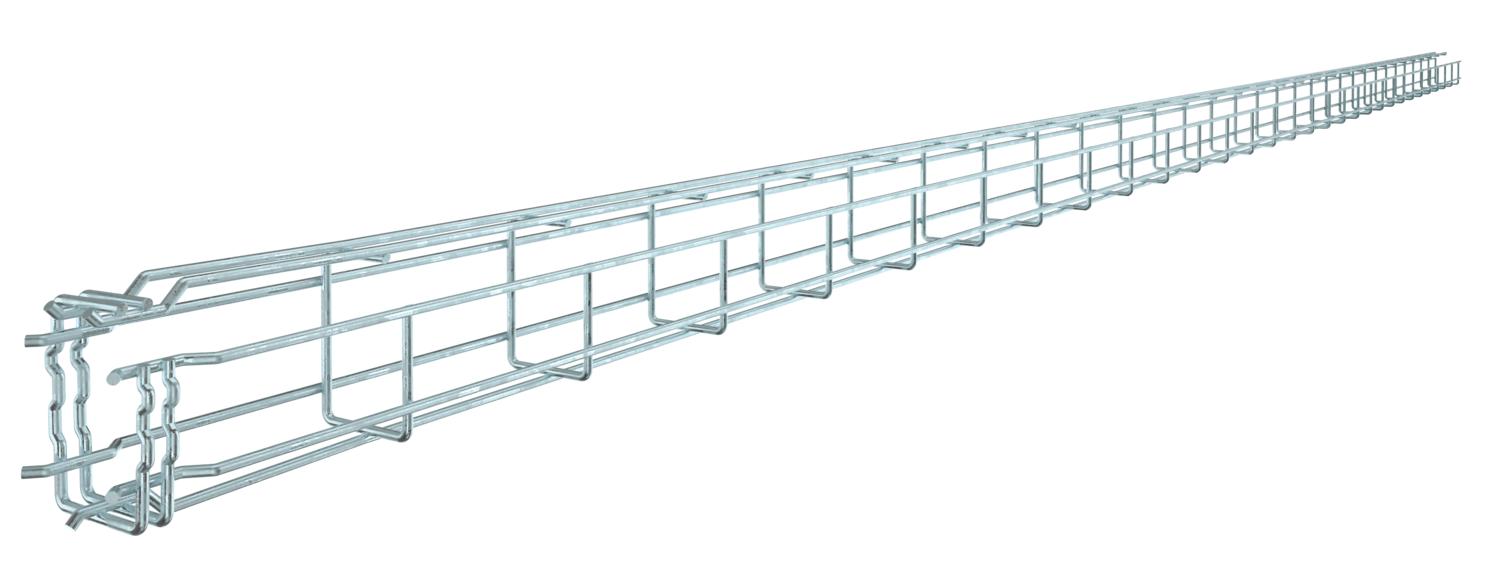

Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
- Technische Daten
-
Technische Daten

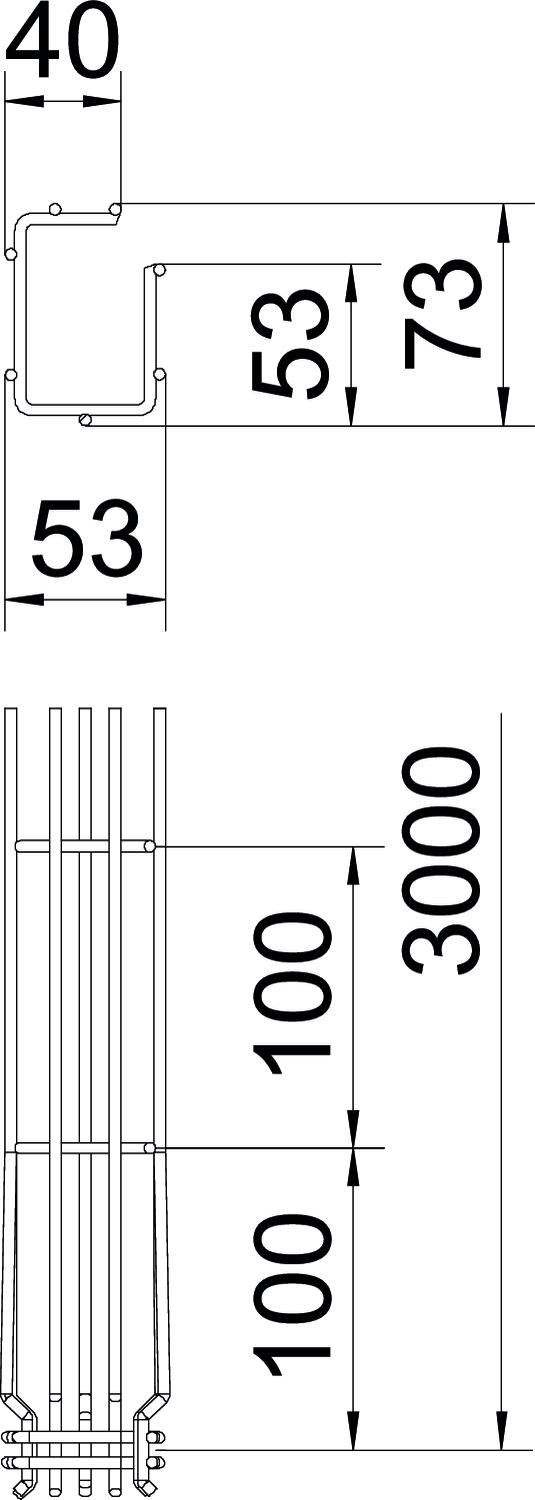

Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Breite 1,97 in Breite 50 mm Dimension 75x50x3000 Draht-Durchmesser 3,9 mm Funktionserhalt ja Höhe 2,95 in Höhe 75 mm Integrierte Trennwand ohne Länge 3000 mm Maß A 53 mm Maß B 53 mm Maß C 38 mm Maß H 73 mm Nutzquerschnitt 22 cm² Nutzquerschnitt 2200 mm² Oberfläche tauchfeuerverzinkt Profilform G-Form Rostfreier Stahl, gebeizt nein Schraublose Verbinder ja Weitspann-Ausführung nein Werkstoff Stahl - Alle Typen
