Gelenkbogen, vertikal 110 FT 200 | 1,5

morepic-1

morepic-2

Gelenkbogen, vertikal 110 FT

Art.Nr. 6218938 | EAN 4012196160518

Art.Nr. / Typ

Breite

Holmstärke	1,5 mm

Produktbeschreibung

Produktbeschreibung

Gelenkbogen 90°, vertikal, für alle Kabelleitertypen mit der Seitenhöhe 110 mm.

Technische Daten

Technische Daten

Ausführung der Sprossen	Profil ungelocht
Ausführung des Seitenholms	flaches Profil
Dimension	110x200
Funktionserhalt	nein
Holmstärke	1,5 mm
Oberfläche	tauchfeuerverzinkt

Rostfreier Stahl, gebeizt	nein
Scharnierend	ja
Seitenlochung	nein
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	200 mm

Höhe	110 mm

Alle Typen

Alle Typen

Typ	Breite	Holmstärke	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LGBV 112 VS FT	200 mm	1,5 mm	6218938	Stück	1 Stück	359,09 CHF Preis / 1 Stück
LGBV 113 VS FT	300 mm	1,5 mm	6218946	Stück	1 Stück	363,99 CHF Preis / 1 Stück
LGBV 114 VS FT	400 mm	1,5 mm	6218954	Stück	1 Stück	369,12 CHF Preis / 1 Stück
LGBV 115 VS FT	500 mm	1,5 mm	6218962	Stück	1 Stück	374,13 CHF Preis / 1 Stück
LGBV 116 VS FT	600 mm	1,5 mm	6218970	Stück	1 Stück	379,38 CHF Preis / 1 Stück

Downloads

Datenblatt LGBV 112 VS FT / 6218938 , 0.19MB , pdf

Leitfaden Kabeltragsysteme , 1.65MB , pdf

Broschüre Geschweißtes Kabelleiter-System , 2.10MB , pdf

Katalog Kabeltragsysteme , 45.05MB , pdf

Konformitätserklärung LGBV 112 VS FT / 6218938 , 0.16MB , pdf

UK-Konformitätserklärung LGBV 112 VS FT / 6218938 , 0.09MB , pdf

Download

Montageanleitung Montageanleitung Kabelleitersysteme , 6.32MB , pdf

Montageanleitung Allgemeine Informationen zur Montage von Kabeltragsystemen , 2.62MB , pdf

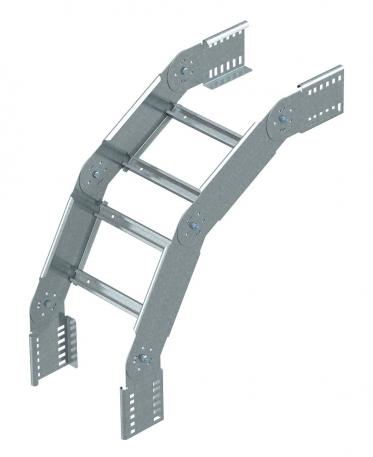

Produktgrafik LGBV 112 VS FT / 6218938, 66.23 kB, jpg

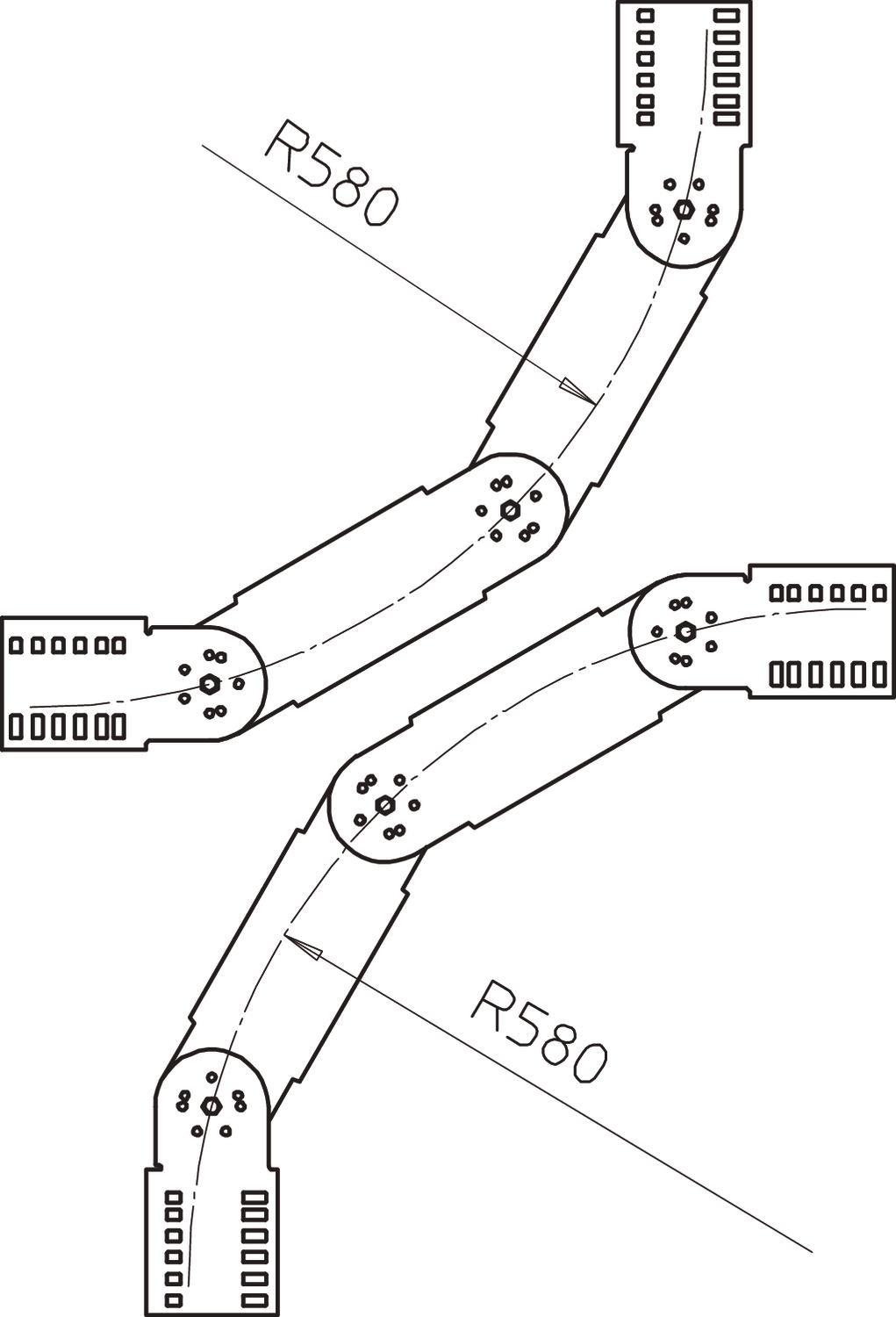

Maßzeichnung LGBV 112 VS FT / 6218938, 85.77 kB, jpg
