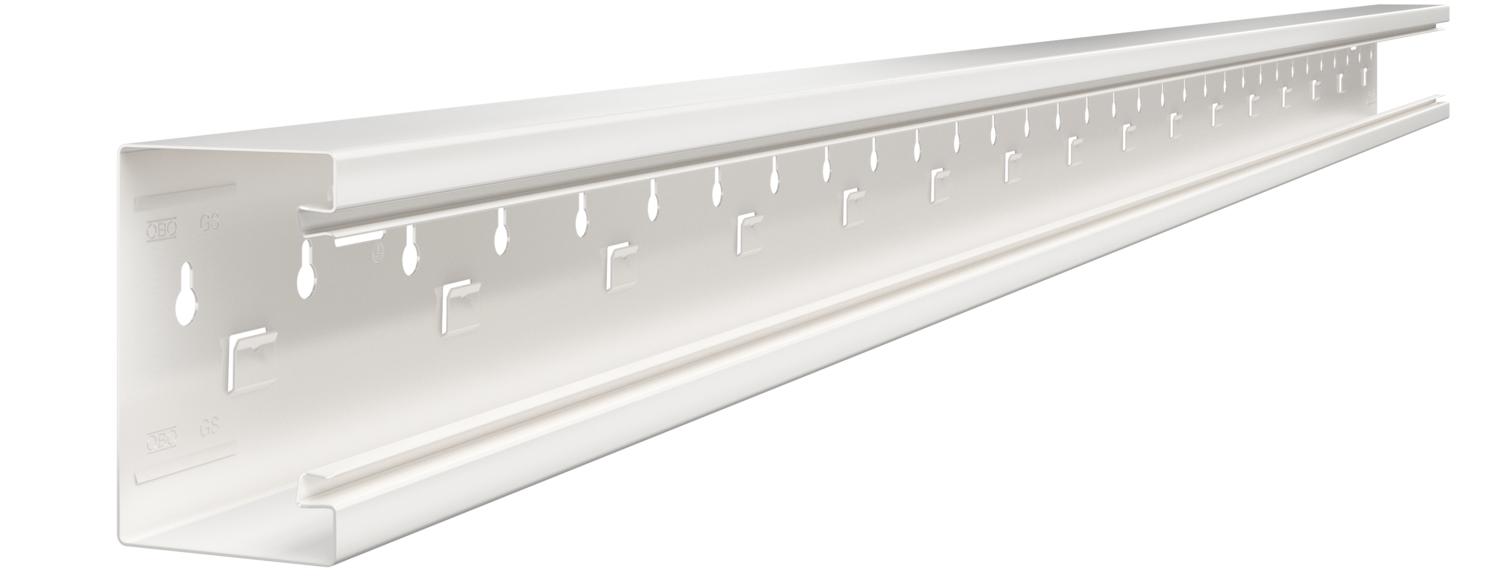

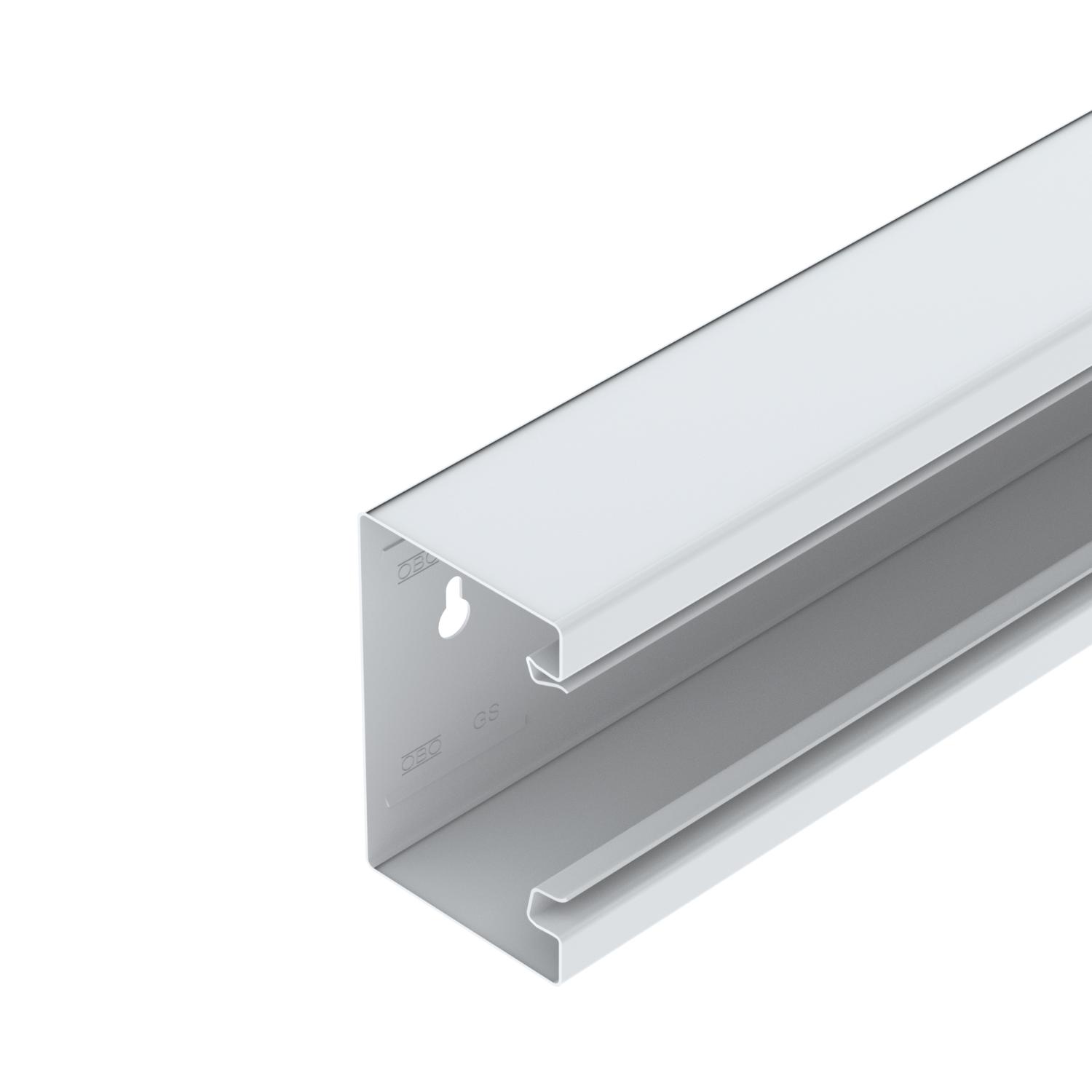

Geräteeinbaukanal Rapid 80, Kanalbreite 110, Kanalhöhe 70, symmetrisch 2000

Geräteeinbaukanal Rapid 80, Kanalbreite 110, Kanalhöhe 70, symmetrisch

Art.Nr. 6277000 | EAN 4012195658726 | ELDAS-Nr. 127 533 029

Art.Nr. / Typ

Länge	2000 mm

Produktbeschreibung

Produktbeschreibung

GS Geräteeinbaukanal zur Montage auf der Wand oder an Befestigungskonsolen. Der GS Geräteeinbaukanal verfügt über selbstkontaktierende Rastlaschen zur Aufnahme einer Trennwand aus Stahlblech. Der Potentialausgleich zwischen den Kanalunterteilen erfolgt über die Kupplung. Zwischen Oberteil und Unterteil wird die Schutzmaßnahme und der Potentialausgleich durch die patentierte, selbstkontaktierende Kanalabdeckung gewährleistet. Die Systemöffnung beträgt real 76,5 mm. Das Oberteil muss separat bestellt werden.
Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben können auf Anfrage realisiert werden. Die Sichtflächen der lackierten Geräteeinbaukanäle sind foliert.

Technische Daten

Technische Daten

Antibakterielle Behandlung	nein
Anzahl der Oberteile	1
Anzahl der steckbaren Trennwände	1
Ausführung Rückwand (Innenseite)	mit Rastnasen
Bauform rechteckig	ja
Bodenlochung	mit Bodenlochung
Breite	110 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,215 kg CO₂e / 1 Meter

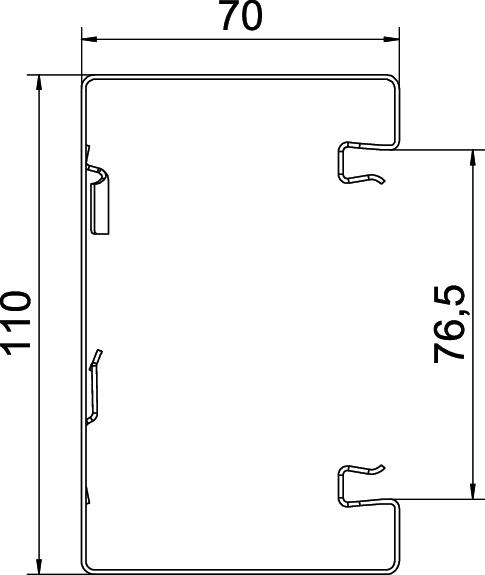

Dimension	70x110x2000
Farbe	reinweiß; RAL 9010
Halogenfrei	ja
Höhe	70 mm
Kabelhalteklammer	nein
Kanalverbinder	nein

Länge	2000 mm
Montageart der Oberteile	innenliegend
Montagelochung im Boden	ja
Nutzquerschnitt	6036 mm²
Oberteil mitgeliefert	nein
Oberteilbreite	76,5 mm
Schutzart	IP30
Schutzfolie	ja
Schutzgrad IK-Code	IK10
Symmetrisch	ja
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-25 °C
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Länge	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GS-S70110RW	2000 mm	127 533 029	6277000	m	2 m	65,84 CHF Preis / 1 m
GS-S70110LGR	2000 mm	-----	6277002	m	2 m	65,84 CHF Preis / 1 m
GS-S70110FS	2000 mm	127 533 059	6277003	m	2 m	56,51 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

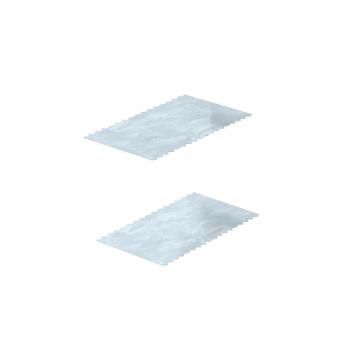

Kupplung GS-KUP70	GS-KUP70	127 590 019	6277290	VPE	1 VPE	9,79 CHF Preis / 1 VPE
Geräteeinbaudose 71GD6, 1-fach	71GD6	-----	6288610	Stück	5 Stück	7,31 CHF Preis / 1 Stück
Zugentlastung 7ZE	7ZE	127 590 199	6288790	Stück	50 Stück	4,18 CHF Preis / 1 Stück
Kanaloberteil Stahlblech	GS-OTRW	127 540 229	6279850	m	2 m	25,42 CHF Preis / 1 m
Rastklammer RKV3V	RKV3V	127 549 004	6288700	Stück	20 Stück	0,64 CHF Preis / 1 Stück

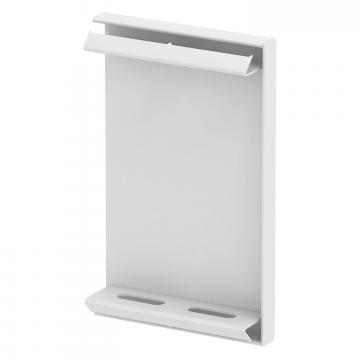

Endstück, für Geräteeinbaukanal Rapid 80 Typ GS-70110	GS-E70110RW	127 567 029	6277070	Stück	1 Stück	62,12 CHF Preis / 1 Stück

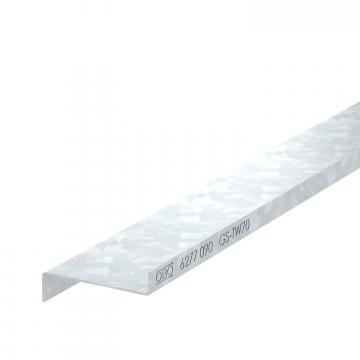

Trennwand GS-TW70	GS-TW70	127 590 009	6277090	m	2 m	12,02 CHF Preis / 1 m

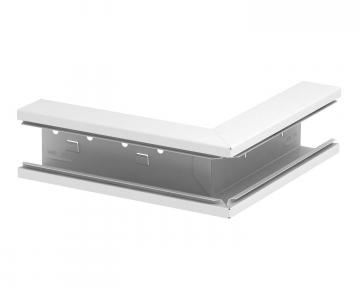

Außeneck, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70110	GS-SA70110RW	127 553 529	6277010	Stück	1 Stück	184,23 CHF Preis / 1 Stück
Außeneckoberteil Stahlblech	GS-OTARW	-----	6279870	Stück	1 Stück	59,25 CHF Preis / 1 Stück

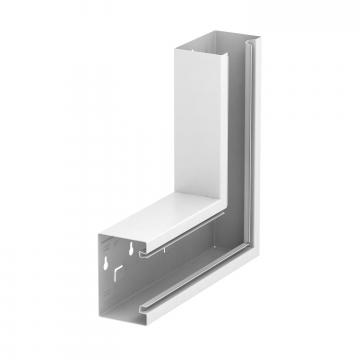

Flachwinkel, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70110	GS-SFS70110RW	127 570 729	6277020	Stück	1 Stück	203,01 CHF Preis / 1 Stück
Flachwinkeloberteil Stahlblech	GS-OTFRW	-----	6279860	Stück	1 Stück	59,25 CHF Preis / 1 Stück

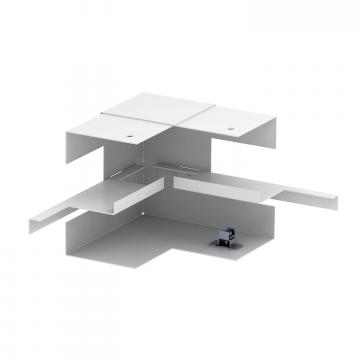

Inneneck, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70110	GS-SI70110RW	127 550 429	6277040	Stück	1 Stück	101,62 CHF Preis / 1 Stück

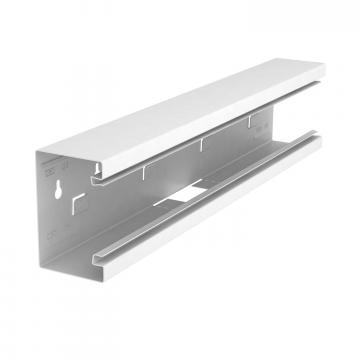

T-Stück, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70110	GS-ST70110RW	127 573 229	6277060	Stück	1 Stück	163,51 CHF Preis / 1 Stück
Kanalklammer KL80A	KL80A	127 549 104	6288640	Stück	20 Stück	3,49 CHF Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	127 590 109	6288704	Stück	10 Stück	4,53 CHF Preis / 1 Stück
