Gitterrinne GR 105, PE-beschichtet, lichtgrau, halogenfrei
Art.Nr. 6005395 | EAN 4012196415991 | ELDAS-Nr. 127 020 109
- Produktbeschreibung
-
Produktbeschreibung

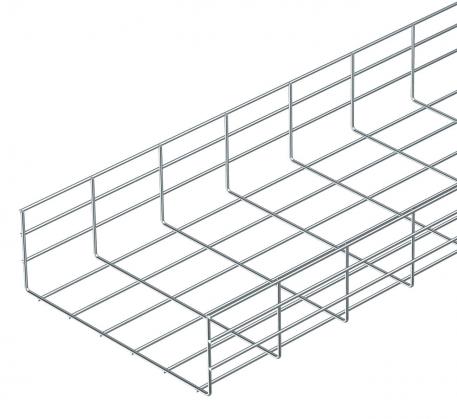

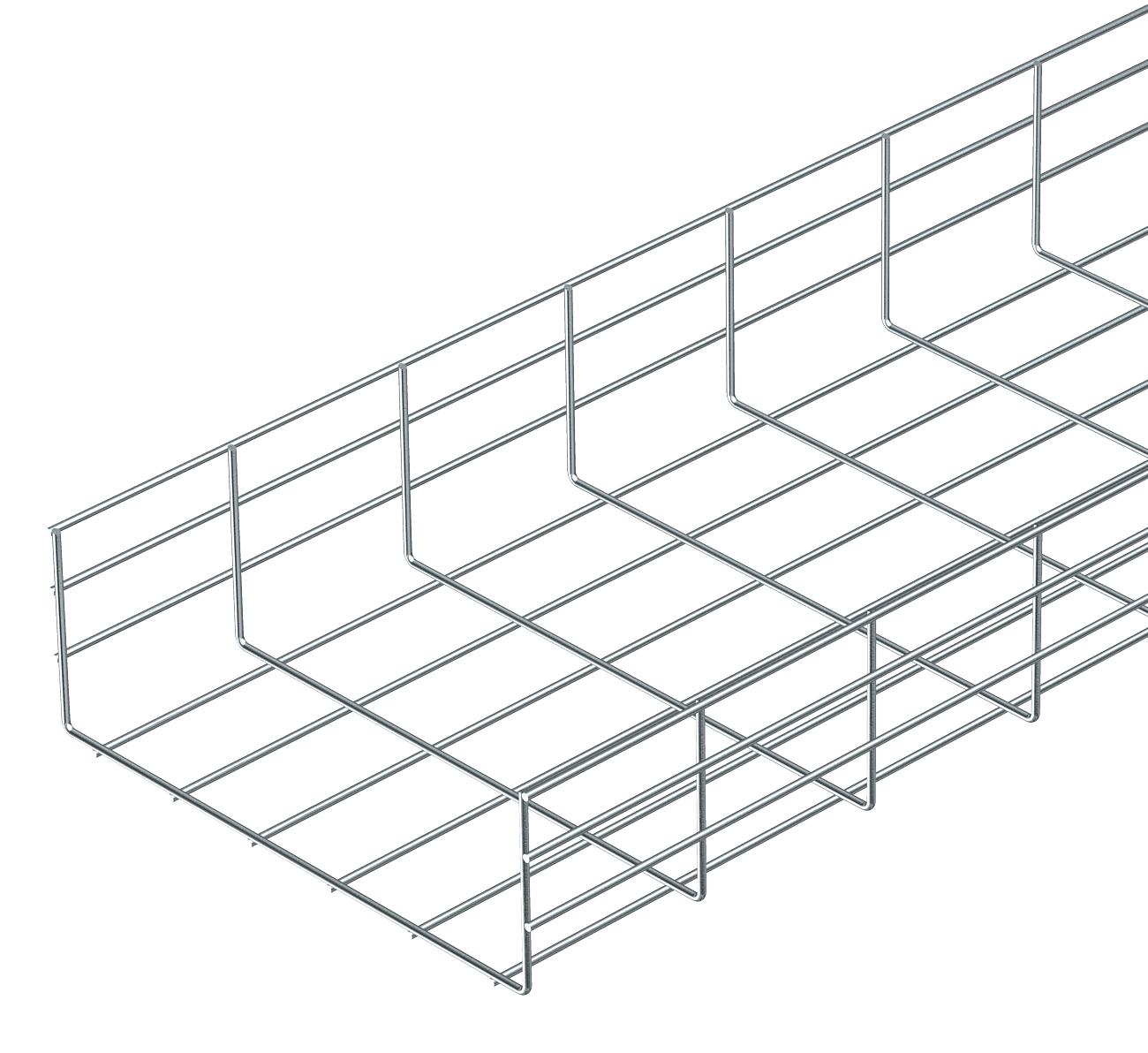

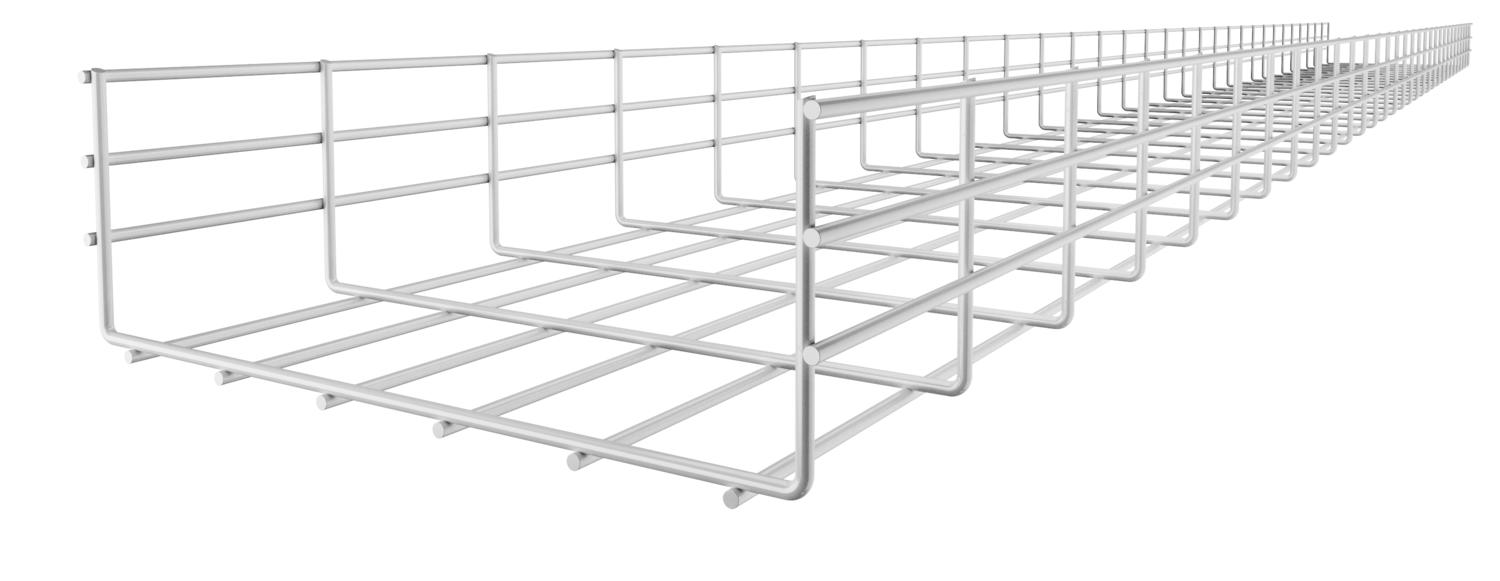

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm. Beschichtung mit NG-10 Plascoat.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
-
- Technische Daten
-
Technische Daten

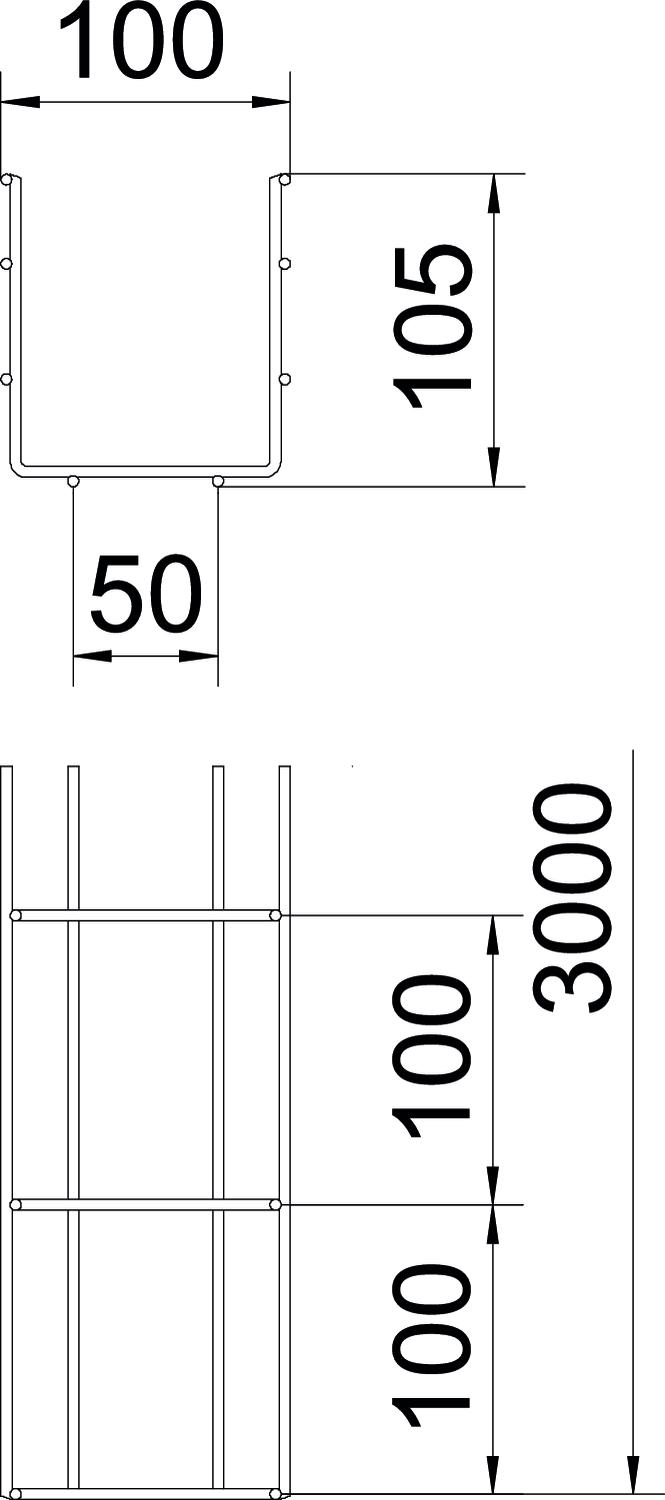

Art des Verbinders Kabeltragsystem geschraubt Breite 100 mm Dimension 105x100x3000 Draht-Durchmesser 3,9 mm Farbe lichtgrau; RAL 7035 Höhe 105 mm Integrierte Trennwand ohne Länge 3000 mm Maß B 100 mm Nutzquerschnitt 82 cm² Nutzquerschnitt 8200 mm² Oberfläche NG-10 - Plascoat, halogenfrei Profilform U-Form Stützabstand 1,0m 0,8 kN/m Stützabstand 2,0m 0,37 kN/m Stützabstand 3,0m 0,25 kN/m Werkstoff Stahl Technische Daten

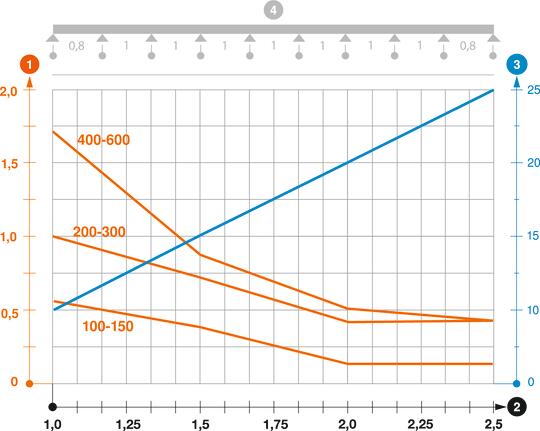

Belastungsdiagramm Gitterrinne Typ GR 105
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
