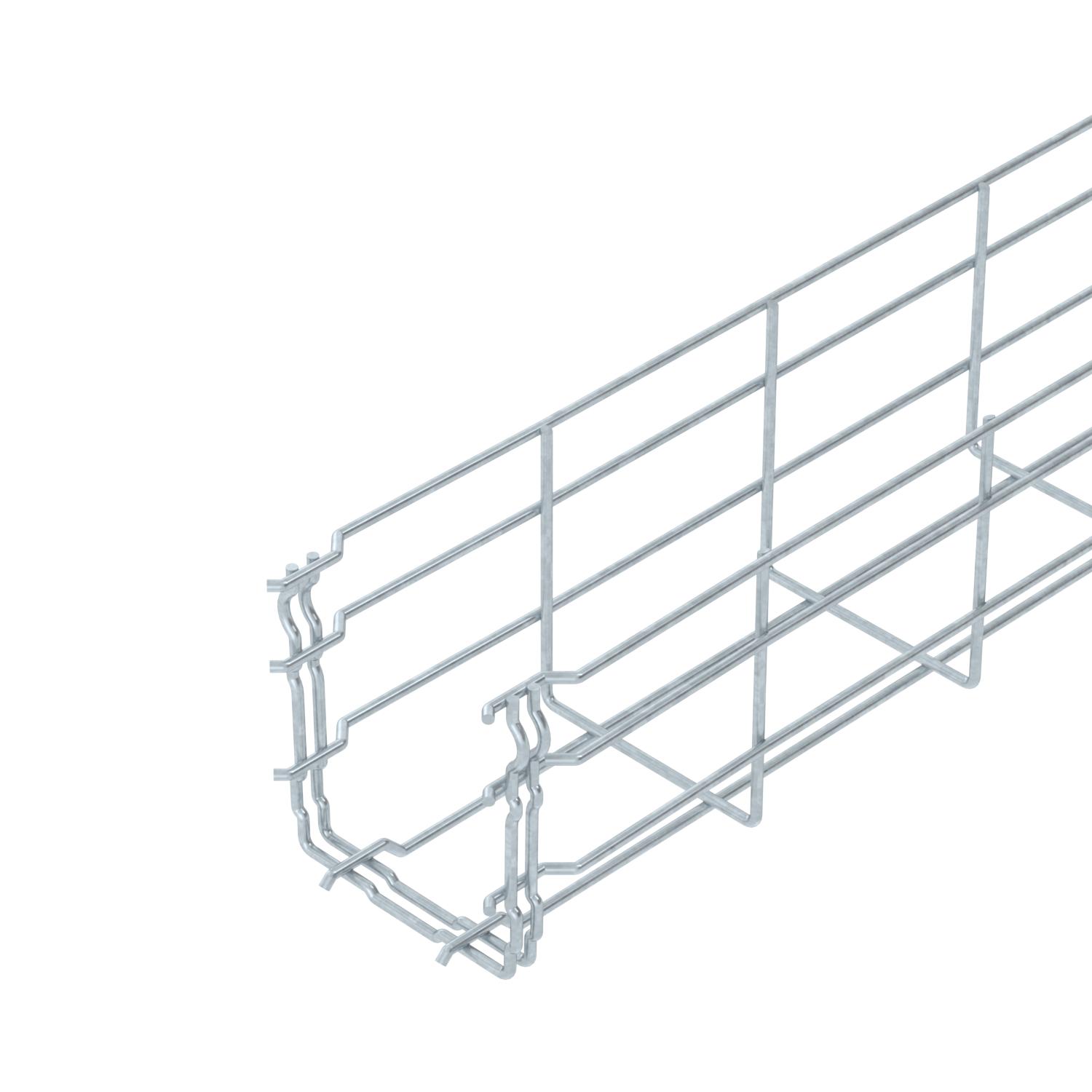

Gitterrinne GR-Magic® 105 FT

Art.Nr. 6002431 | EAN 4012196021239 | ELDAS-Nr. 127 020 309

3000 mm
105 mm
nein
Produktbeschreibung
Produktbeschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Breite 100 mm
Breite 3,94 in
CO₂ Fußabdruck (GWP) Cradle-to-Gate 2,1665 kg CO₂e / 1 Meter

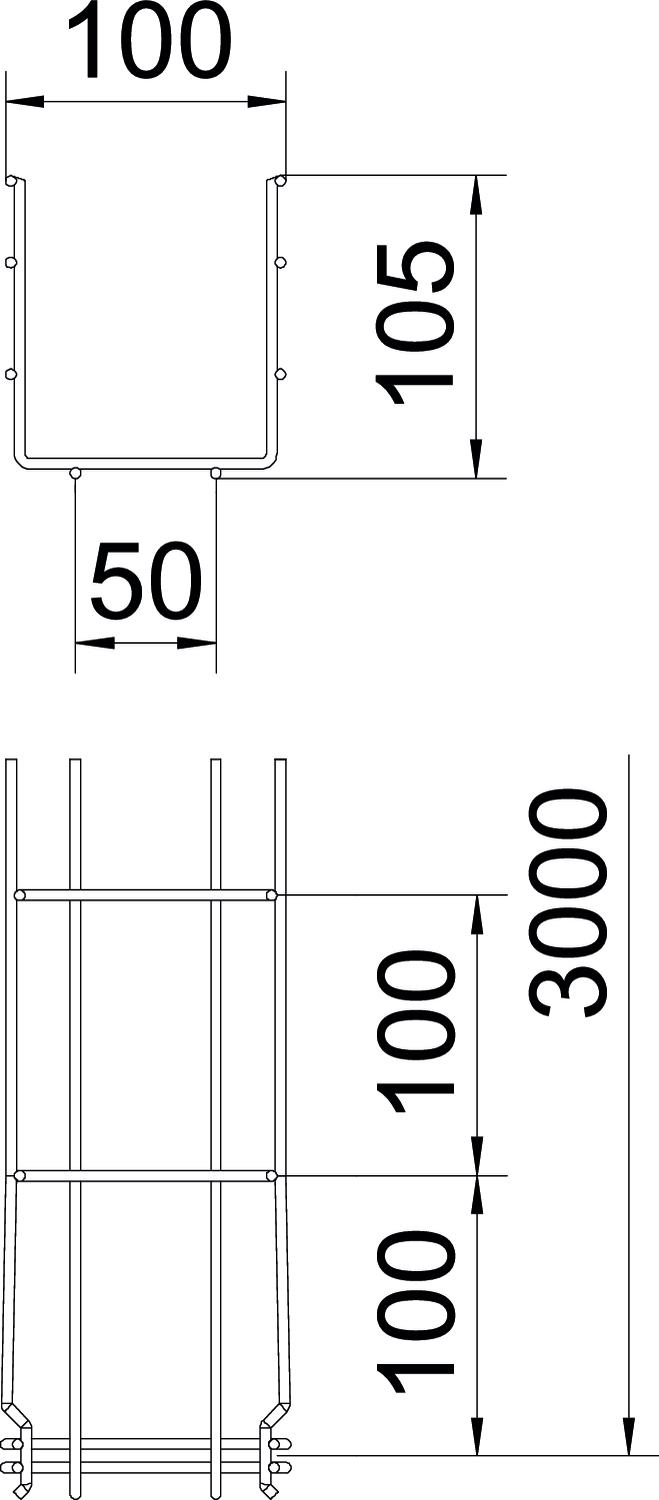

Dimension 105x100x3000
Draht-Durchmesser 3,9 mm
Farbe zink
Funktionserhalt nein
Höhe 105 mm
Höhe 4,13 in
Integrierte Trennwand ohne
Länge 3000 mm
Maß B 100 mm
Maß H 108 mm
Nutzquerschnitt 8200 mm²
Nutzquerschnitt 82 cm²
Oberfläche tauchfeuerverzinkt
Profilform U-Form
Rostfreier Stahl, gebeizt nein
Schraublose Verbinder ja
Stützabstand 1,0m 0,8 kN/m
Stützabstand 1,5m 0,55 kN/m
Stützabstand 2,0m 0,37 kN/m
Stützabstand 2,5m 0,27 kN/m
Stützabstand 3,0m 0,25 kN/m
Weitspann-Ausführung nein
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Gitterrinne Typ GRM 105

Belastungsdiagramm Gitterrinne Typ GRM 105
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nein 127 020 309 6002431
3 m 25,23 CHF Preis / 1 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nein 127 021 189 6002433
3 m 32,89 CHF Preis / 1 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nein 127 020 319 6002435
3 m 40,20 CHF Preis / 1 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nein 127 020 329 6002437
3 m 50,80 CHF Preis / 1 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nein 127 020 339 6002439
3 m 52,05 CHF Preis / 1 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nein 127 020 349 6002443
3 m 62,14 CHF Preis / 1 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nein 127 020 359 6002445
3 m 83,92 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FT Deckel für Gitterrinne, rastbar FT DGRR 100 FT 127 013 789 6001822
3 m 26,20 CHF Preis / 1 m
Eckverbinder FT Eckverbinder FT GEV 36 FT 127 028 019 6016723
20 Stück 2,15 CHF Preis / 1 Stück

Montagezubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Klemmstück für Trennstegbefestigung Klemmstück für Trennstegbefestigung KS GR A2 127 008 069 6062282
30 Stück 192,78 CHF Preis / 100 Stück
Trennsteg 85 DD Trennsteg 85 DD TSG 85 DD 127 063 689 6062331
3 m 19,30 CHF Preis / 1 m
Kabelabgangsblech FT Kabelabgangsblech FT KAB GR FT ----- 6220142
10 Stück 13,38 CHF Preis / 1 Stück
