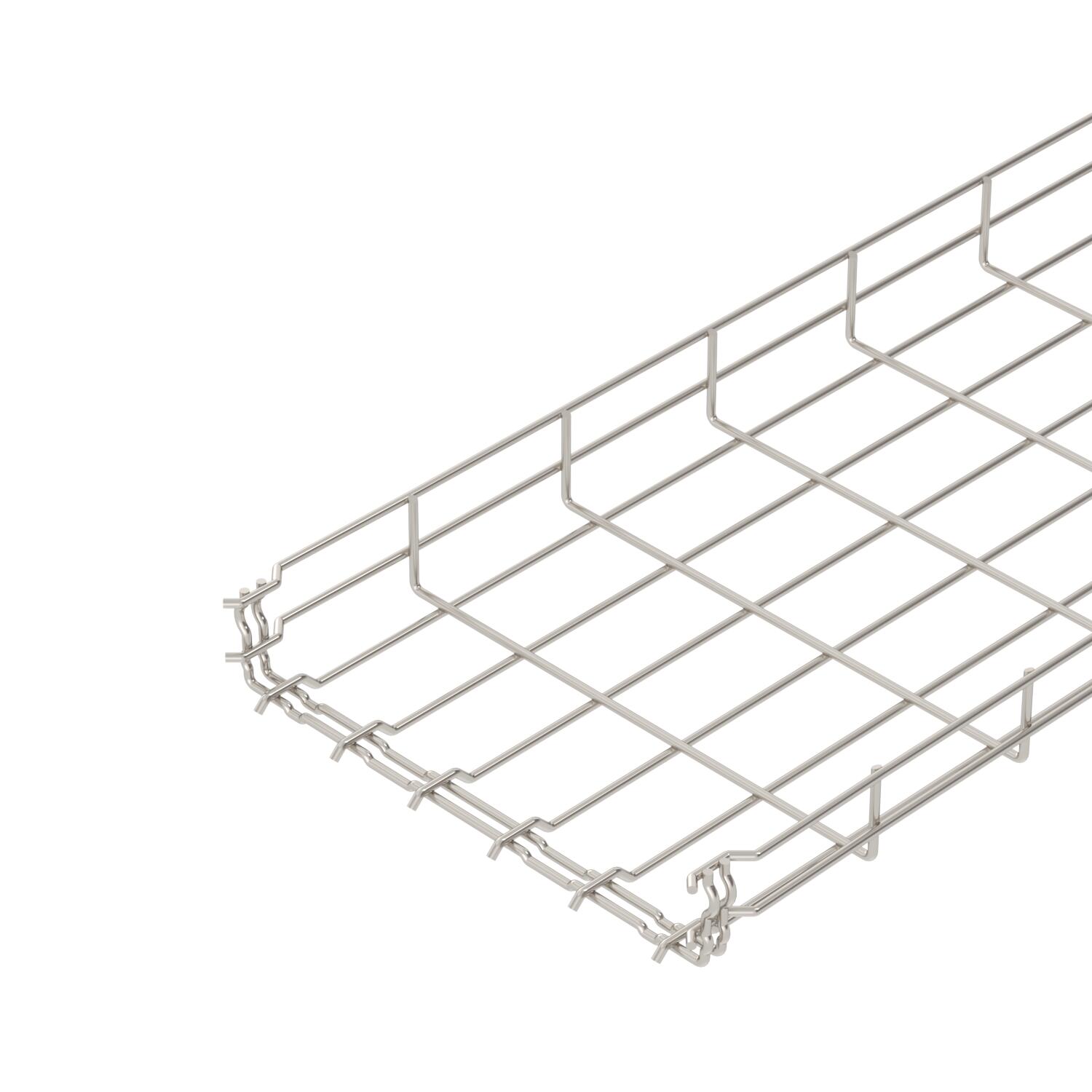

Gitterrinne GR-Magic® 55 A4

Art.Nr. 6001093 | EAN 4012195166078 | ELDAS-Nr. 127 022 149

3000 mm
55 mm
Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Brandschutz Funktionserhalt kabelspezifische Tragkonstruktion
Breite 300 mm
Breite 11,81 in

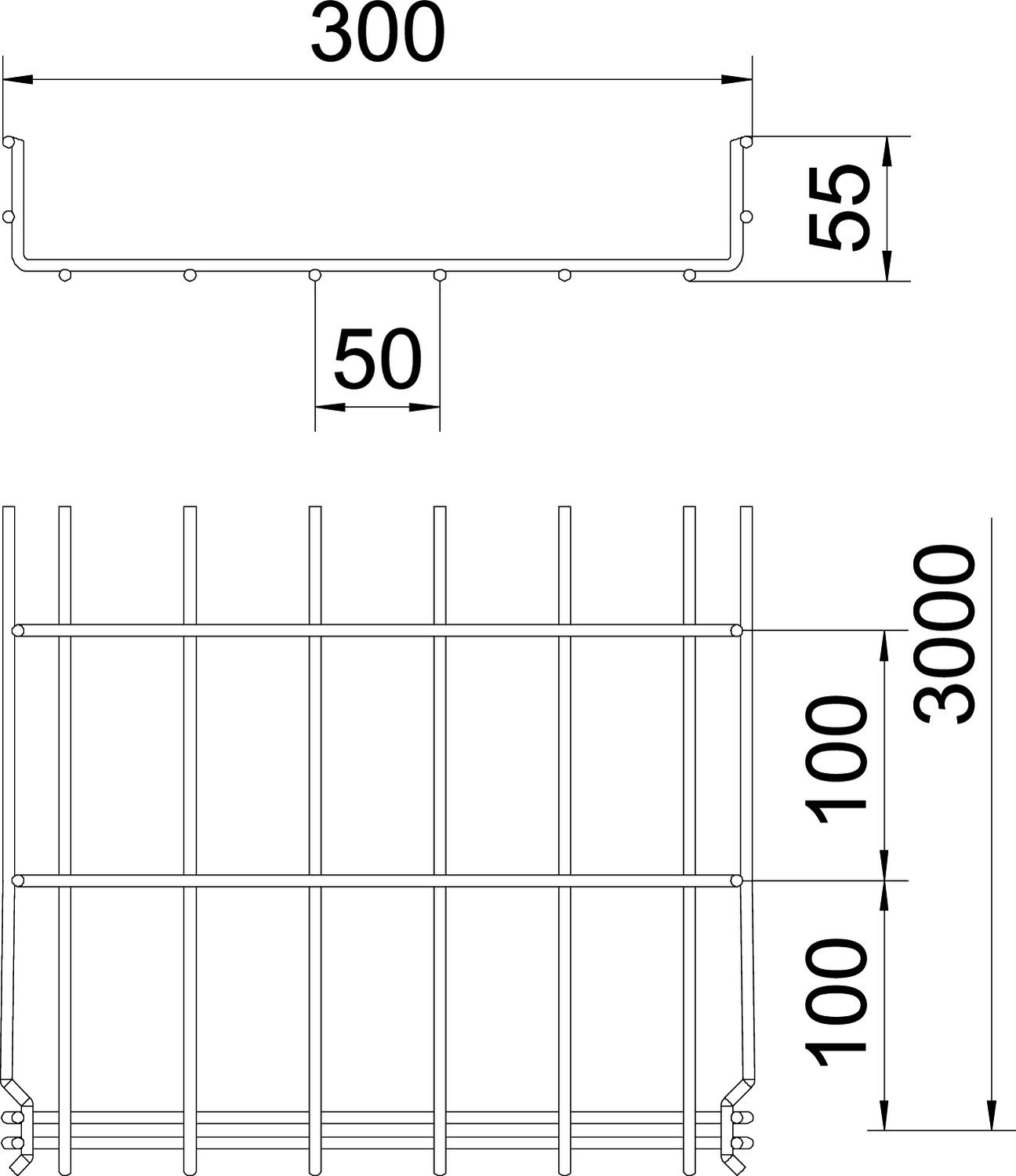

Dimension 55x300x3000
Draht-Durchmesser 4,8 mm
Funktionserhalt ja
Höhe 2,17 in
Höhe 55 mm
Integrierte Trennwand ohne
Länge 3000 mm
Maß B 300 mm
Maß H 58 mm
Nutzquerschnitt 12900 mm²
Nutzquerschnitt 129 cm²
Oberfläche blank, nachbehandelt
Profilform U-Form
Rostfreier Stahl, gebeizt ja
Schraublose Verbinder ja
Stützabstand 1,0m 0,7 kN/m
Stützabstand 1,5m 0,5 kN/m
Stützabstand 2,0m 0,25 kN/m
Stützabstand 2,5m 0,2 kN/m
Weitspann-Ausführung nein
Werkstoff Edelstahl, rostfrei 1.4401

Technische Daten

Belastungsdiagramm Gitterrinne Typ GRM 55 VA

Belastungsdiagramm Gitterrinne Typ GRM 55 VA
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 127 022 109 6001087
3 m 52,85 CHF Preis / 1 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 127 022 119 6001088
3 m 70,16 CHF Preis / 1 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 127 022 129 6001090
3 m 101,37 CHF Preis / 1 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 127 022 139 6001091
3 m 101,91 CHF Preis / 1 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 127 022 149 6001093
3 m 144,53 CHF Preis / 1 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 127 022 159 6001095
3 m 184,16 CHF Preis / 1 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nein 127 022 169 6001097
3 m 284,40 CHF Preis / 1 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nein 127 022 179 6001099
3 m 318,99 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Eckverbinder A4 Eckverbinder A4 GEV 36 A4 127 028 089 6016764
10 Stück 4,87 CHF Preis / 1 Stück
Deckel, ungelocht A4 Deckel, ungelocht A4 DRLU 300 A4 ----- 6052994
3 m 189,12 CHF Preis / 1 m

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 45 A4 Trennsteg 45 A4 TSG 45 A4 6062028
3 m 43,17 CHF Preis / 1 m
