- Produktbeschreibung
-

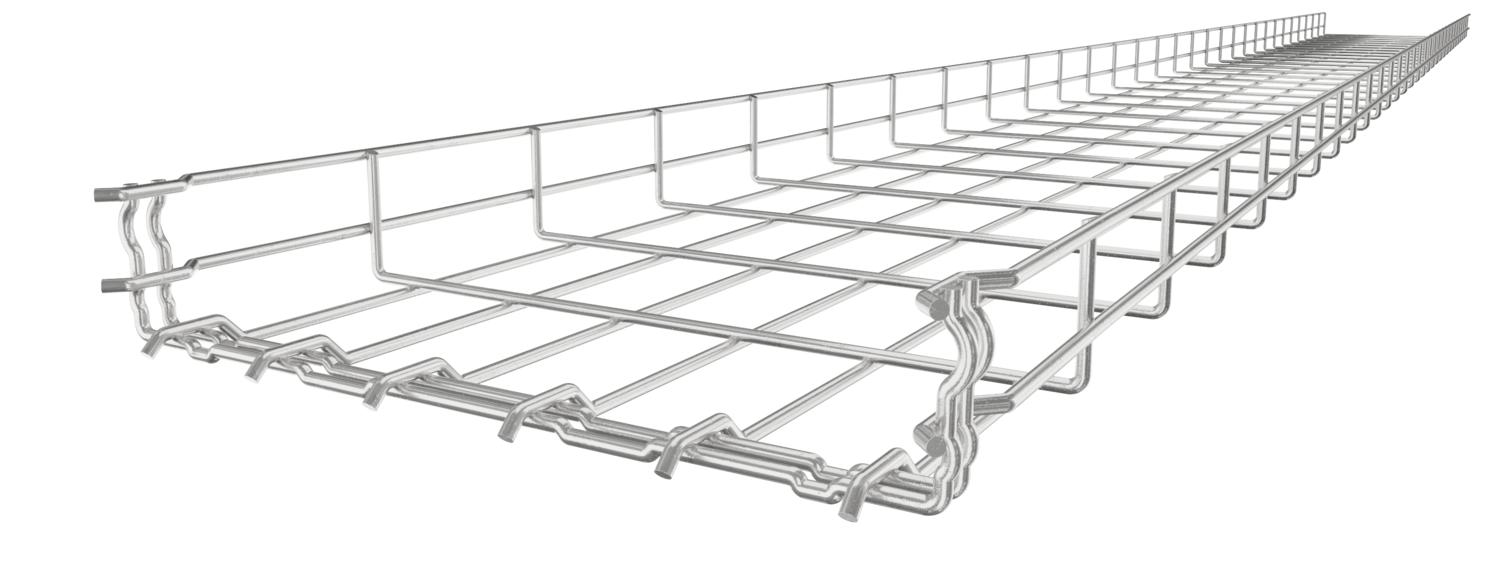

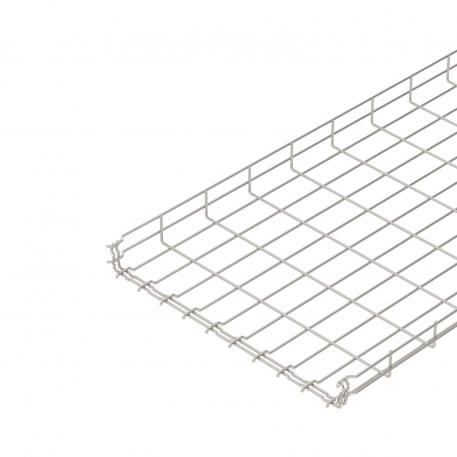

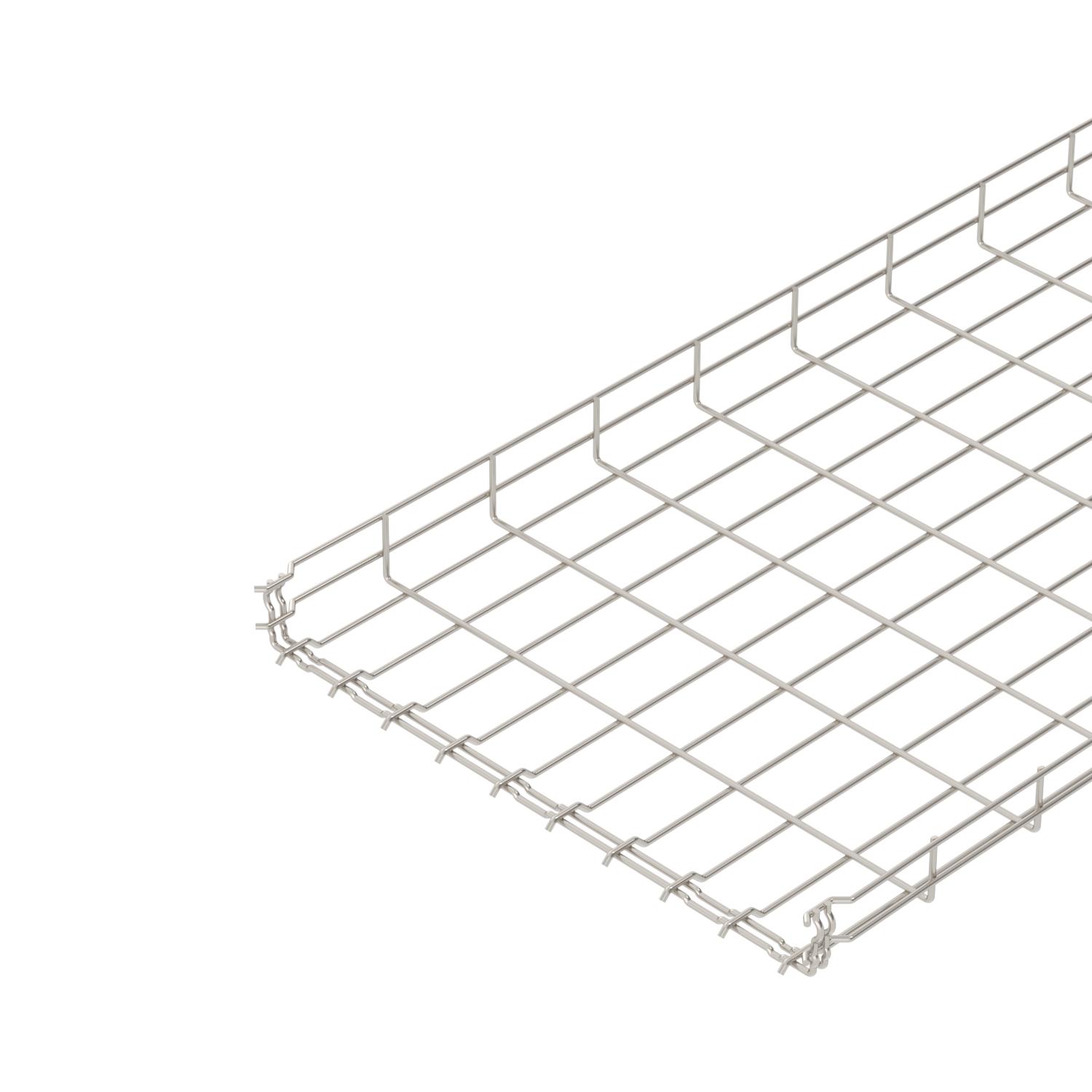

ProduktbeschreibungGitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
- Technische Daten
-
Technische Daten

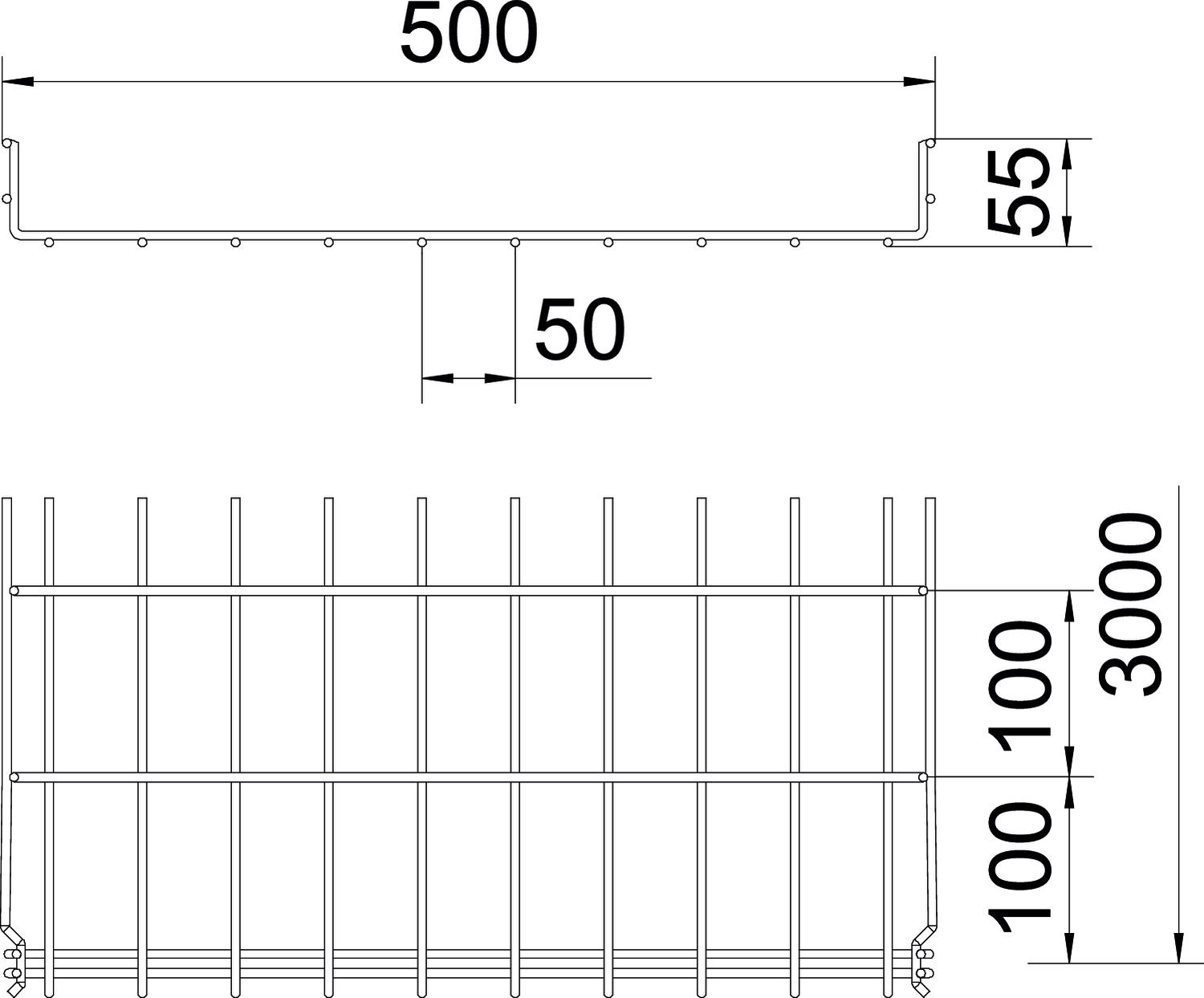

Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Breite 500 mm Breite 19,69 in CO₂ Fußabdruck (GWP) Cradle-to-Gate 14,0056 kg CO₂e / 1 Meter Dimension 55x500x3000 Draht-Durchmesser 4,8 mm Farbe edelstahl Funktionserhalt nein Höhe 55 mm Höhe 2,17 in Integrierte Trennwand ohne Länge 3000 mm Maß B 500 mm Maß H 58 mm Nutzquerschnitt 220 cm² Nutzquerschnitt 22000 mm² Oberfläche blank, nachbehandelt Profilform U-Form Rostfreier Stahl, gebeizt ja Schraublose Verbinder ja Stützabstand 1,0m 0,9 kN/m Stützabstand 1,5m 0,6 kN/m Stützabstand 2,0m 0,3 kN/m Stützabstand 2,5m 0,25 kN/m Weitspann-Ausführung nein Werkstoff Edelstahl, rostfrei 1.4401 Technische Daten
Belastungsdiagramm Gitterrinne Typ GRM 55 VA
- Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
- Stützweite in m
- Holmdurchbiegung in mm bei zulässig kN/m
- Belastungsschema beim Prüfverfahren
- Belastungskurve mit Kabelrinne/-leiterbreite in mm
- Holmdurchbiegungskurve je nach Stützweite
- Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt GRM 55 500 A4 / 6001097 , 0.36MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfBroschüre Gitterrinnen , 6.04MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfEU-Konformitätserklärung GRM 55 500 A4 / 6001097 , 0.16MB , pdfZeichengenehmigung VDE-Zeichengenehmigung GRM , 0.50MB , pdfZeichengenehmigung RINA-Zeichengenehmigung GRM , 0.61MB , pdfUmwelterklärung Umweltproduktdeklaration (EPD) , 1.38MB , pdfAuswahlhilfe GR-Magic® , 2.00MB , pdfMontageanleitung Montageanleitung Gitterrinnensysteme , 9.40MB , pdf
