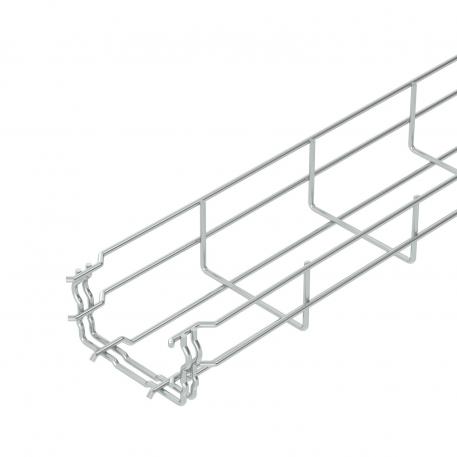

Gitterrinne GR-Magic® 55 G

Art.Nr. 6001442 | EAN 4012196858552 | ELDAS-Nr. 127 020 409

3000 mm
55 mm
Produktbeschreibung
Produktbeschreibung
Gitterrinne mit angeformtem Verbinder Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Brandschutz Funktionserhalt kabelspezifische Tragkonstruktion
Breite 100 mm
Breite 3,94 in
CO₂ Fußabdruck (GWP) Cradle-to-Gate 1,3562 kg CO₂e / 1 Meter

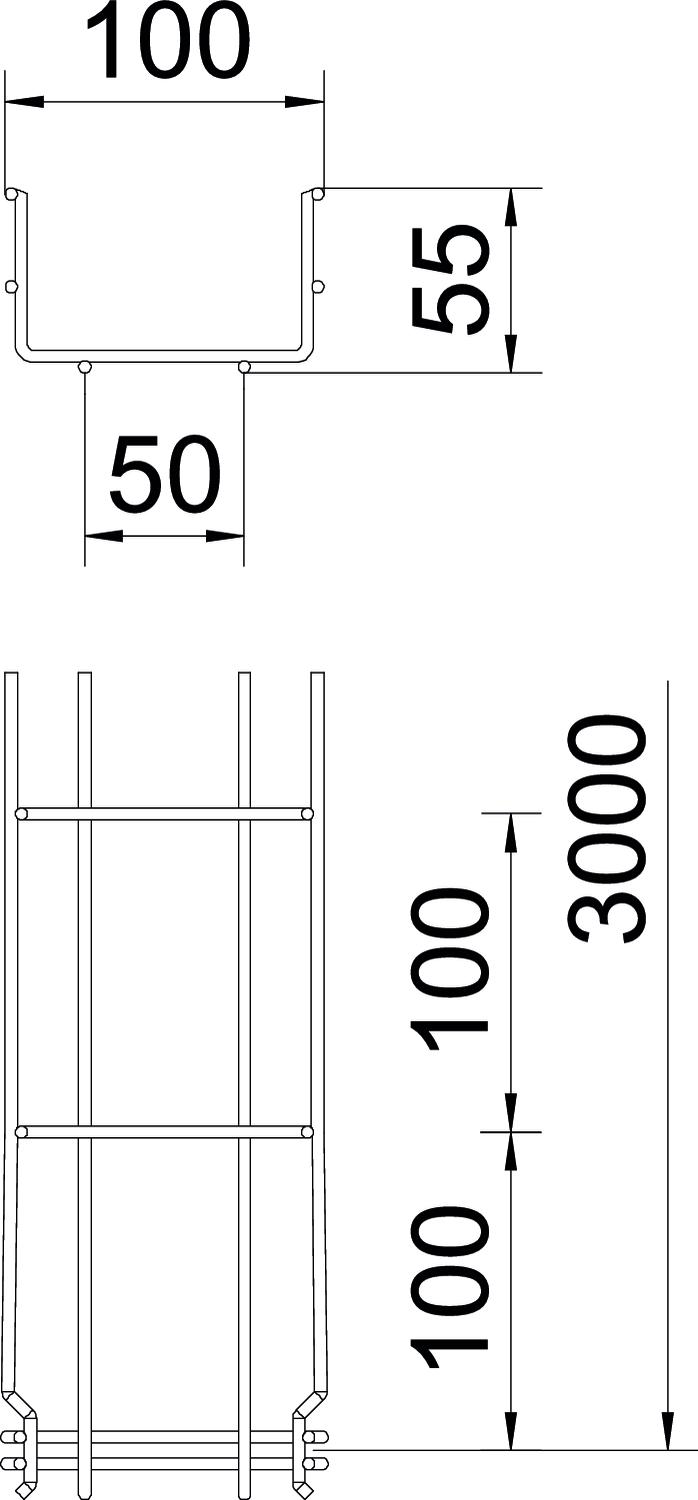

Dimension 55x100x3000
Draht-Durchmesser 3,9 mm
Farbe zink
Funktionserhalt ja
Höhe 2,17 in
Höhe 55 mm
Integrierte Trennwand ohne
Länge 3000 mm
Maß B 100 mm
Maß H 58 mm
Nutzquerschnitt 40 cm²
Nutzquerschnitt 4000 mm²
Oberfläche galvanisch verzinkt
Profilform U-Form
Rostfreier Stahl, gebeizt nein
Schraublose Verbinder ja
Stützabstand 1,0m 0,35 kN/m
Stützabstand 1,5m 0,2 kN/m
Stützabstand 2,0m 0,1 kN/m
Stützabstand 2,5m 0,1 kN/m
Weitspann-Ausführung nein
Werkstoff Stahl

Technische Daten

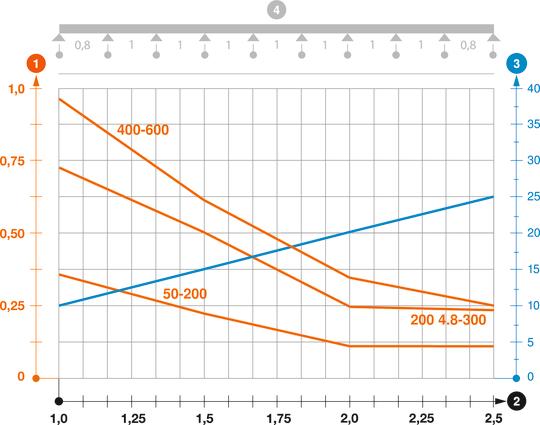

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 55

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 55
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 127 020 369 6001441
3 m 13,66 CHF Preis / 1 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 127 020 409 6001442
3 m 14,86 CHF Preis / 1 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 127 021 079 6001444
3 m 17,41 CHF Preis / 1 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 127 020 419 6001446
3 m 19,11 CHF Preis / 1 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² ja ----- 6001447
3 m 24,90 CHF Preis / 1 m

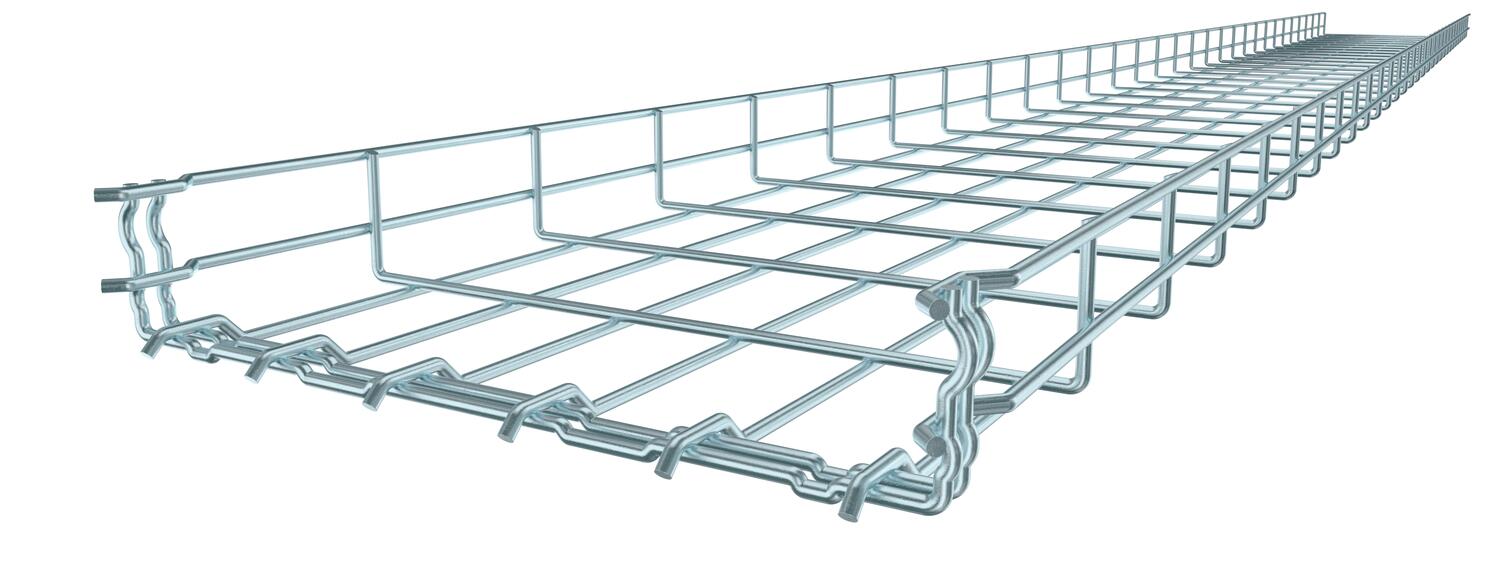

GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 127 020 429 6001448
3 m 29,09 CHF Preis / 1 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 127 020 439 6001450
3 m 41,39 CHF Preis / 1 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nein 127 020 449 6001452
3 m 45,24 CHF Preis / 1 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nein 127 020 459 6001454
3 m 60,90 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.

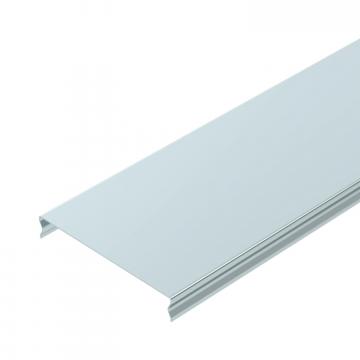

Deckel für Gitterrinne, rastbar FS Deckel für Gitterrinne, rastbar FS DGRR 100 FS 127 013 779 6001842
3 m 20,18 CHF Preis / 1 m

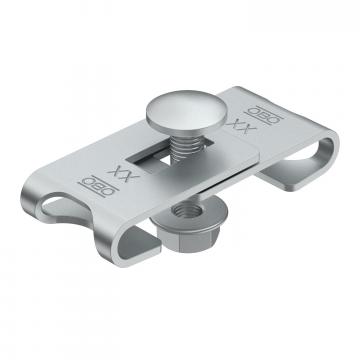

Eckverbinder G Eckverbinder G GEV 36 G 127 068 059 6016715
20 Stück 1,82 CHF Preis / 1 Stück

Montagezubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 45 FS Trennsteg 45 FS TSG 45 FS 127 043 019 6062033
3 m 7,52 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung Klemmstück für Trennstegbefestigung KS GR A2 127 008 069 6062282
30 Stück 192,78 CHF Preis / 100 Stück

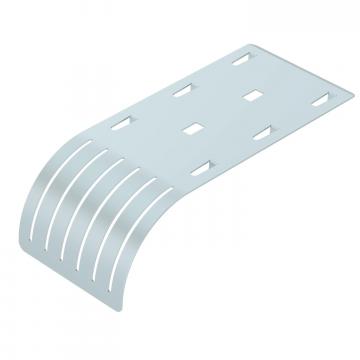

Kabelabgangsblech FS Kabelabgangsblech FS KAB GR FS ----- 6220139
10 Stück 10,49 CHF Preis / 1 Stück
