Gitterrinne GR-Magic® 55 G 3000 | 50 | 55 | 3,9 | 16 | ja

Gitterrinne GR-Magic® 55 G

Art.Nr. 6001441 | EAN 4012195430957 | ELDAS-Nr. 127 020 369

Art.Nr. / Typ

Länge	3000 mm

Breite

Höhe	55 mm

Draht-Durchmesser

Nutzquerschnitt

Funktionserhalt

Produktbeschreibung

Produktbeschreibung

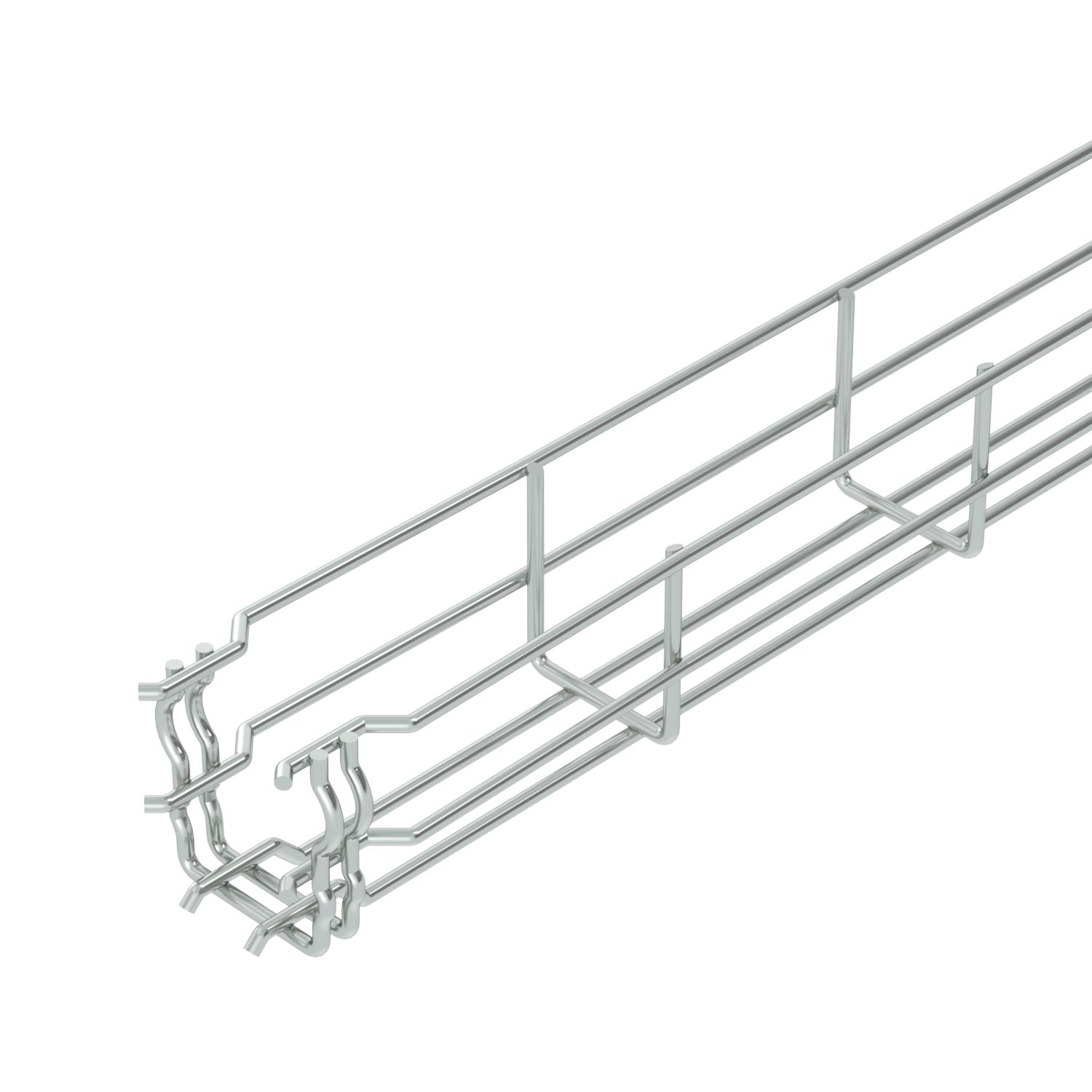

Gitterrinne mit angeformtem Verbinder Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Brandschutz	Einsatz Brandschutzdecken
Breite	50 mm
Breite	1,97 in
CO₂ Fußabdruck (GWP) Cradle-to-Gate	1,275 kg CO₂e / 1 Meter

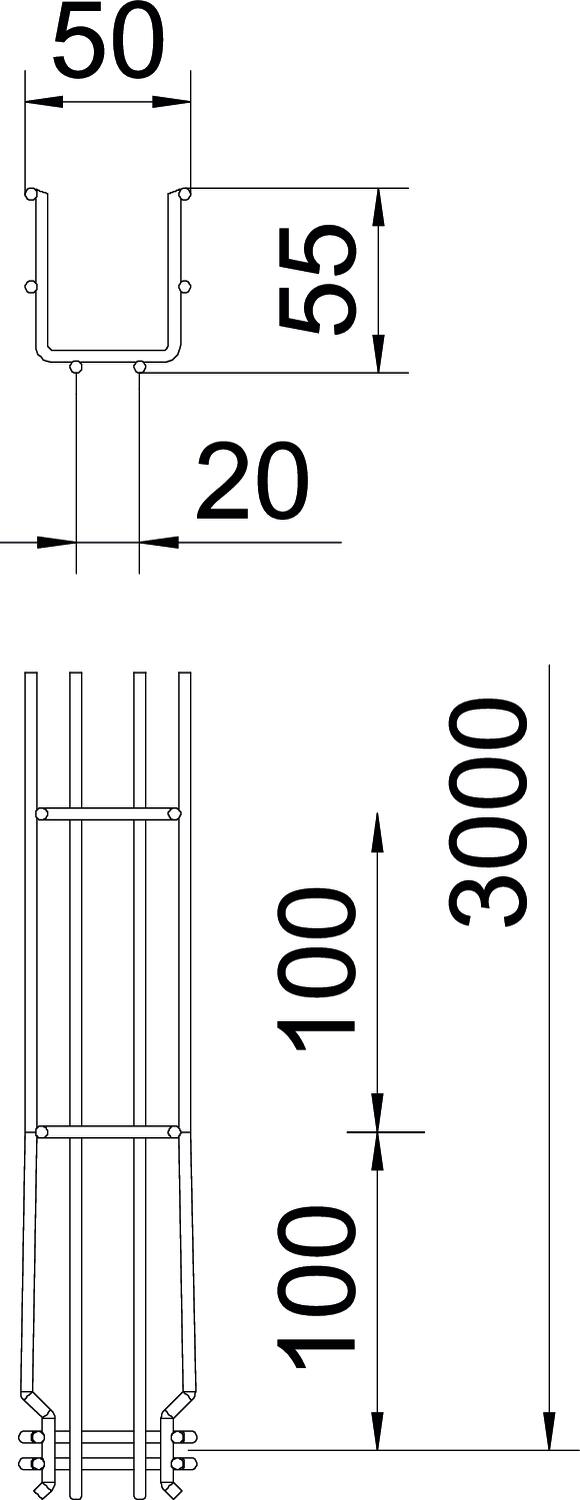

Dimension	55x50x3000
Draht-Durchmesser	3,9 mm
Farbe	zink
Funktionserhalt	ja
Höhe	2,17 in
Höhe	55 mm
Integrierte Trennwand	ohne
Länge	3000 mm

Maß B	52 mm
Maß H	58 mm
Nutzquerschnitt	1600 mm²
Nutzquerschnitt	16 cm²
Oberfläche	galvanisch verzinkt
Profilform	U-Form
Rostfreier Stahl, gebeizt	nein
Schraublose Verbinder	ja
Stützabstand 1,0m	0,35 kN/m
Stützabstand 1,5m	0,2 kN/m
Stützabstand 2,0m	0,1 kN/m
Stützabstand 2,5m	0,1 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 55

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	127 020 369	6001441	m	3 m	13,66 CHF Preis / 1 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	127 020 409	6001442	m	3 m	14,86 CHF Preis / 1 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	127 021 079	6001444	m	3 m	17,41 CHF Preis / 1 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	127 020 419	6001446	m	3 m	19,11 CHF Preis / 1 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	-----	6001447	m	3 m	24,90 CHF Preis / 1 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	127 020 429	6001448	m	3 m	29,09 CHF Preis / 1 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	127 020 439	6001450	m	3 m	41,39 CHF Preis / 1 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nein	127 020 449	6001452	m	3 m	45,24 CHF Preis / 1 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nein	127 020 459	6001454	m	3 m	60,90 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

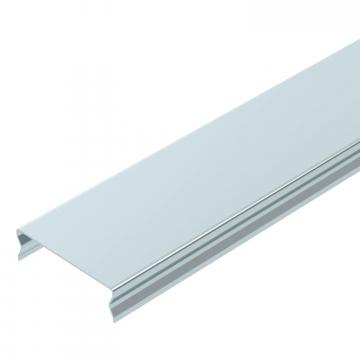

Deckel für Gitterrinne, rastbar FS	DGRR 50 FS	127 014 419	6001840	m	3 m	15,26 CHF Preis / 1 m
Eckverbinder G	GEV 36 G	127 068 059	6016715	Stück	20 Stück	1,82 CHF Preis / 1 Stück

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung	KS GR A2	127 008 069	6062282	Stück	30 Stück	192,78 CHF Preis / 100 Stück
Kabelabgangsblech FS	KAB GR FS	-----	6220139	Stück	10 Stück	10,49 CHF Preis / 1 Stück
