Inneneckhaube, für Kanal Typ WDK 20020 38,5 | 20 | 20 | 38,5 | | reinweiß; RAL 9010

morepic-1

morepic-2

Inneneckhaube, für Kanal Typ WDK 20020

Art.Nr. 6191878 | EAN 4012196794713 | ELDAS-Nr. 127 350 404

Art.Nr. / Typ

Länge	38,5 mm

Breite	20 mm

Höhe	20 mm

Maß a	38,5 mm

Farbe

Produktbeschreibung

Produktbeschreibung

Inneneckhaube zur Richtungsänderung der WDK-Kanäle.

Technische Daten

Technische Daten

Antibakterielle Behandlung	nein
Ausführung	Haubenformteil
Befestigungsart	aufrastbar
Breite	20 mm
Dimension	20x20mm
Farbe	reinweiß; RAL 9010
Funktionserhalt	nein
Halogenfrei	nein
Höhe	20 mm
Länge	38,5 mm

Maß a	38,5 mm
Schutzart	IP30
Schutzfolie	nein
Schutzgrad IK-Code	IK04
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-5 °C
Werkstoff	Polyvinylchlorid
Winkelbereich max.	90 mm
Winkelbereich min.	90 mm

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Maß a	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
WDK HI20020LGR	38,5 mm	20 mm	20 mm	38,5 mm	lichtgrau; RAL 7035	127 350 444	6182011	Stück	4 Stück	3,15 CHF Preis / 1 Stück
WDK HI20020RW	38,5 mm	20 mm	20 mm	38,5 mm	reinweiß; RAL 9010	127 350 404	6191878	Stück	4 Stück	3,60 CHF Preis / 1 Stück

Downloads

Datenblatt WDK HI20020RW / 6191878 , 0.21MB , pdf

Katalog Leitungsführungs-Systeme , 15.56MB , pdf

EU-Konformitätserklärung WDK HI20020RW / 6191878 , 0.16MB , pdf

UK-Konformitätserklärung WDK HI20020RW / 6191878 , 0.14MB , pdf

Download

REACH WDK HI20020RW / 6191878 , 0.12MB , pdf

Download

RoHS WDK HI20020RW / 6191878 , 0.28MB , pdf

Download

Montageanleitung Leitungsführungskanal WDK , 6.18MB , pdf

Montageanleitung Montageanleitung Montagehilfe WDK , 0.07MB , pdf

Download

Sicherheitsdatenblatt PVC_Materialdaten , 0.02MB , pdf

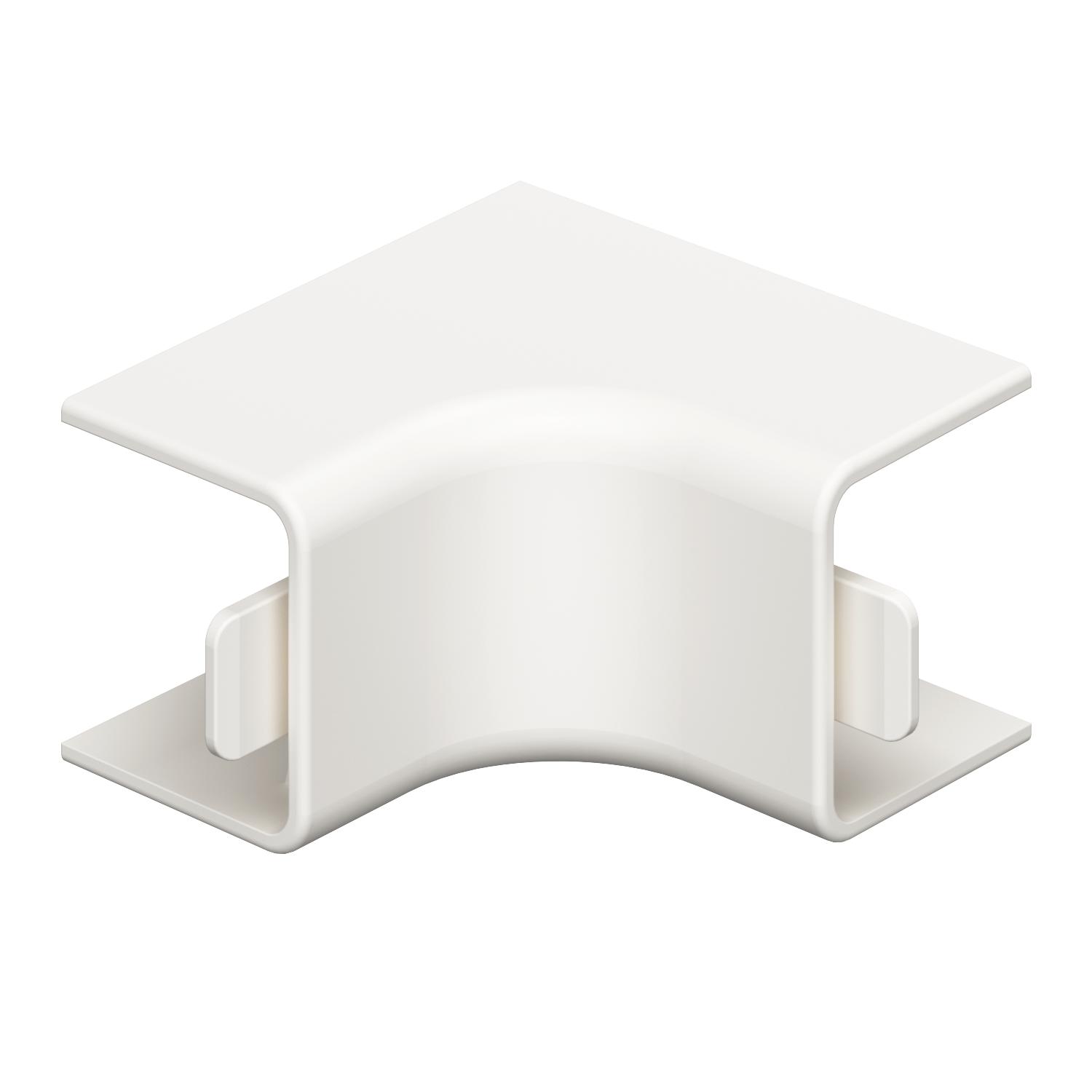

Produktgrafik WDK HI20020RW / 6191878, 19.61 kB, jpg

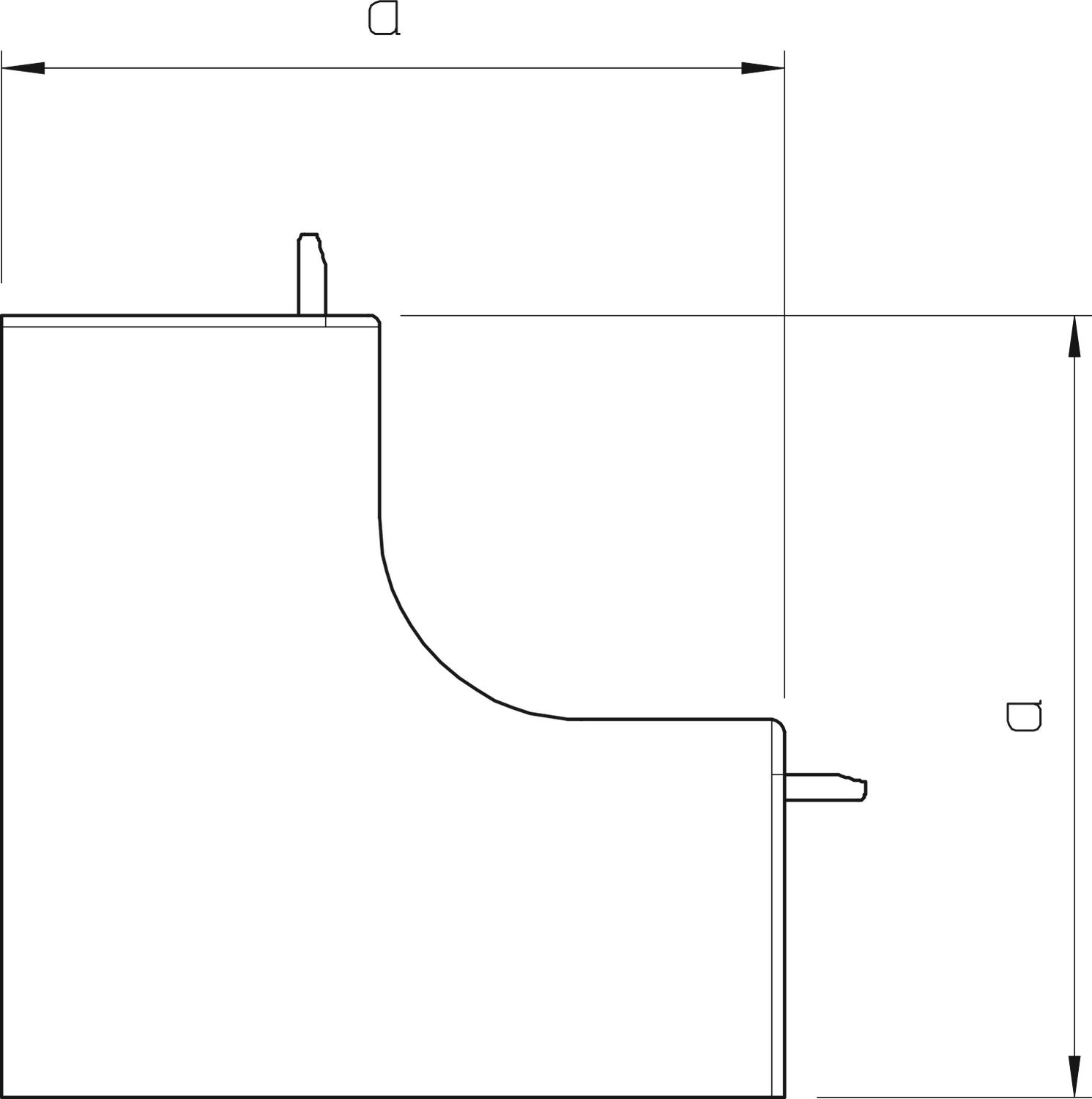

Maßzeichnung WDK HI20020RW / 6191878, 37.30 kB, jpg

WDK HI20020RW / 6191878

6191878_KSTP1.stp, 37.23 kB
