Kabelleiter LG 110, 6 m VS FT 6000 | 600 | 1,5 | nein | Stahl | tauchfeuerverzinkt

Kabelleiter LG 110, 6 m VS FT

Art.Nr. 6216477 | EAN 4012195065432 | ELDAS-Nr. 127 060 149

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

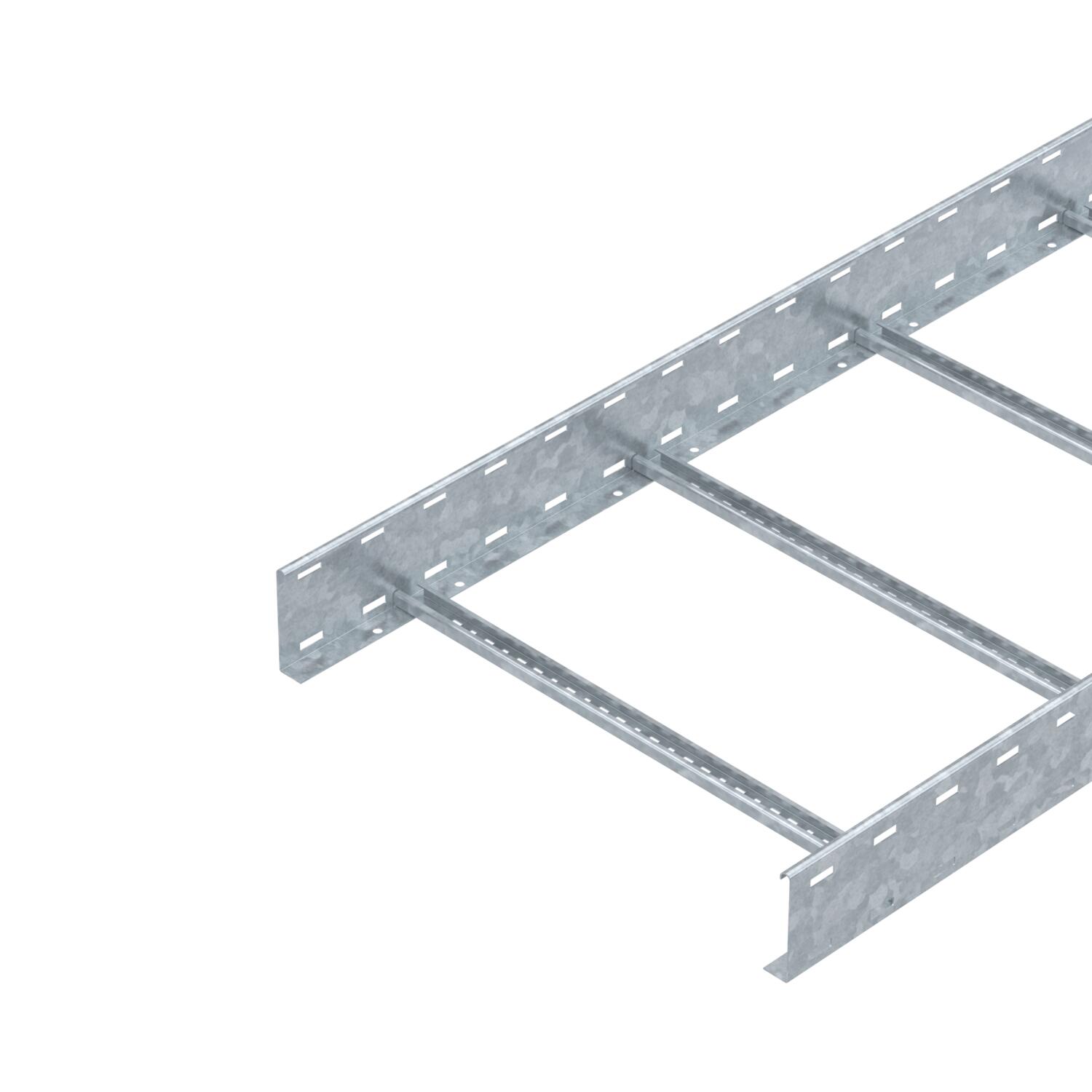

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Technische Daten

Technische Daten

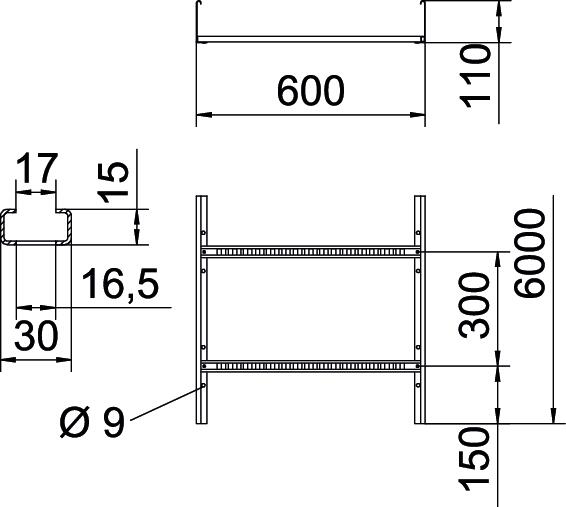

Abmessung	110x600x6000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Breite	600 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	11,261 kg CO₂e / 1 Meter
Dimension	110x600x6000
Farbe	zink
Funktionserhalt	nein
Höhe	110 mm
Holmstärke	1,5 mm
Länge	6000 mm
Länge	6000 ft
Maß B	600 mm
Nutzquerschnitt	56800 mm²

Nutzquerschnitt	568 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	16,50
Seitenlochung	ja
Sprossenabstand	300 mm
Stützabstand 2,0m	3,1 kN/m
Stützabstand 2,5m	2 kN/m
Stützabstand 3,0m	1,4 kN/m
Stützabstand 3,5m	0,9 kN/m
Stützabstand 4,0m	0,65 kN/m
Stützabstand 4,5m	0,5 kN/m
Stützabstand 5,0m	0,5 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 110 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 060 109	6216465	m	6 m	77,07 CHF Preis / 1 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 060 119	6216468	m	6 m	78,95 CHF Preis / 1 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 060 129	6216471	m	6 m	80,31 CHF Preis / 1 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 060 139	6216474	m	6 m	82,99 CHF Preis / 1 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 060 149	6216477	m	6 m	85,45 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder FT	LVG 110 FT	127 068 029	6216548	Stück	10 Stück	14,82 CHF Preis / 1 Stück
Multifunktionsverbinder FT	LMFV 1160 FT	-----	6225780	Stück	1 Stück	139,04 CHF Preis / 1 Stück
Deckel mit Drehriegel FT	DRL 600 FT	-----	6051472	m	3 m	113,13 CHF Preis / 1 m
Trennsteg 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Preis / 1 m
Abgangsblech FT	LAB 60 FT	-----	6220479	Stück	1 Stück	83,51 CHF Preis / 1 Stück

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Schutzkappe	SKH 110 OR	127 008 369	6222553	Paar	20 Paar	5,59 CHF Preis / 1 Paar
Klemmstück für Trennstegbefestigung A2	KS KL A2	127 008 079	6062284	Stück	30 Stück	197,32 CHF Preis / 100 Stück
