Kabelleiter LG 60, 3 m VS FT 3000 | 200 | 1,5 | ja | Stahl | tauchfeuerverzinkt

Kabelleiter LG 60, 3 m VS FT

Art.Nr. 6208562 | EAN 4012195434153 | ELDAS-Nr. 127 000 609

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

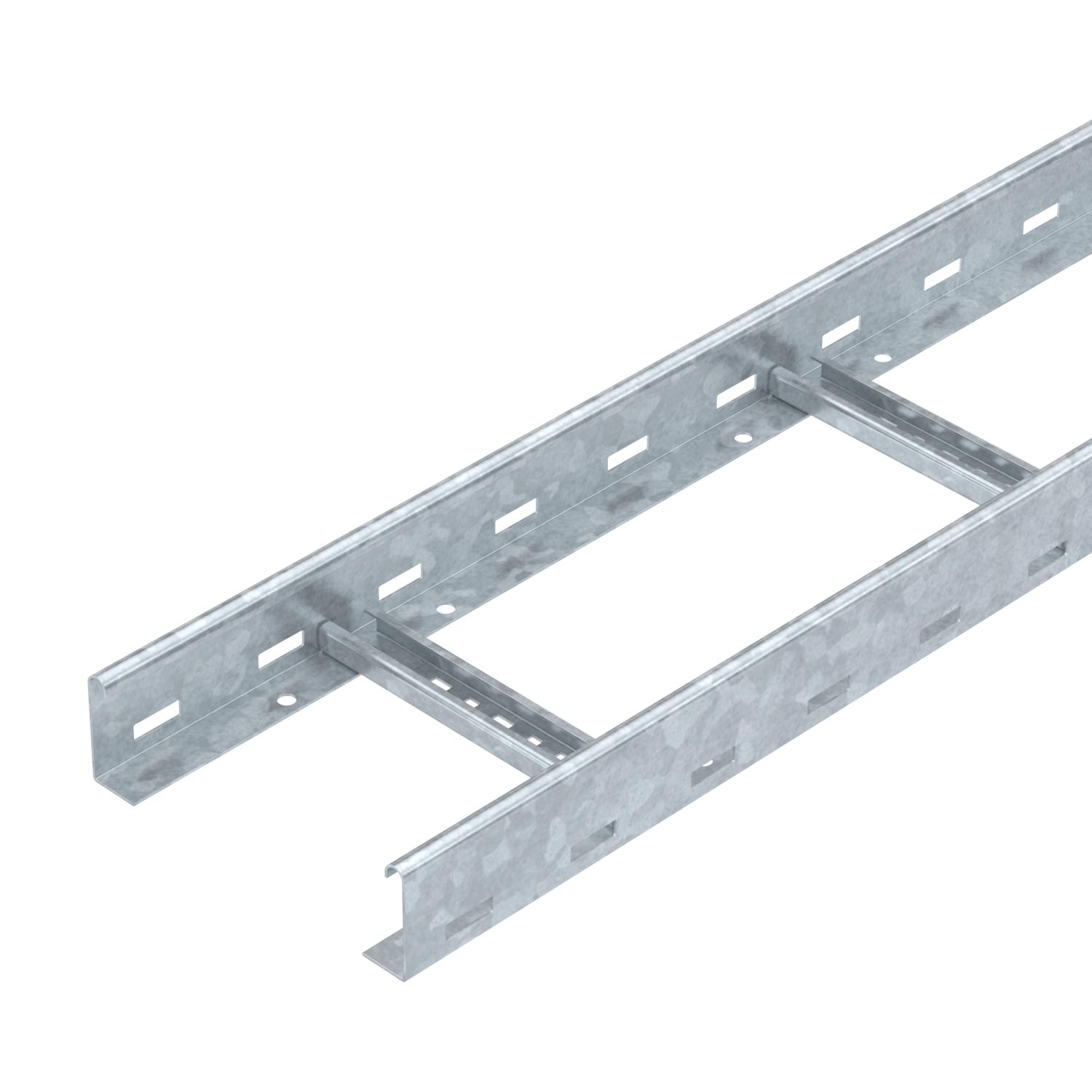

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Andere Breiten sind auf Anfrage erhältlich.

Technische Daten

Technische Daten

Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Brandschutz	Funktionserhalt Normtragekonstruktion
Breite	200 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	6,409 kg CO₂e / 1 Meter

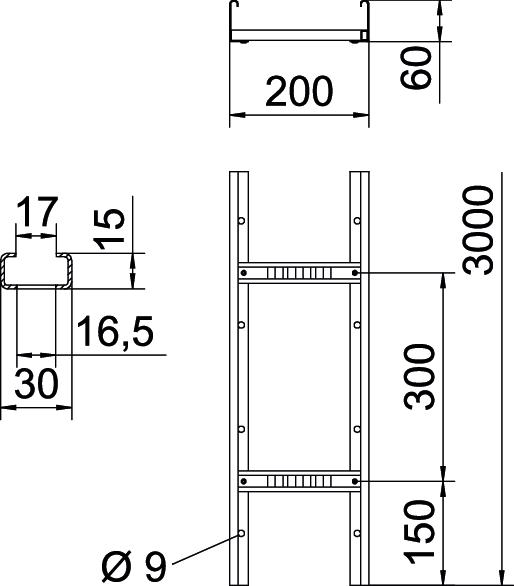

Dimension	60x200x3000
Farbe	zink
Funktionserhalt	ja
Höhe	60 mm
Holmstärke	1,5 mm
Länge	3000 mm
Länge	3000 ft
Maß B	200 mm
Nutzquerschnitt	98 cm²

Nutzquerschnitt	9800 mm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	16,50
Seitenlochung	ja
Sprossenabstand	300 mm
Stützabstand 1,5m	3,1 kN/m
Stützabstand 2,0m	2,25 kN/m
Stützabstand 2,5m	1,5 kN/m
Stützabstand 3,0m	1,1 kN/m
Stützabstand 3,5m	0,75 kN/m
Stützabstand 4,0m	0,45 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	ja	Stahl	tauchfeuerverzinkt	127 000 609	6208562	m	3 m	61,40 CHF Preis / 1 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	ja	Stahl	tauchfeuerverzinkt	127 000 619	6208566	m	3 m	65,16 CHF Preis / 1 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	ja	Stahl	tauchfeuerverzinkt	127 000 629	6208570	m	3 m	69,21 CHF Preis / 1 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	-----	6208574	m	3 m	73,03 CHF Preis / 1 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	-----	6208578	m	3 m	76,90 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FT	DRL 200 FT	6051367	m	3 m	50,43 CHF Preis / 1 m

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Klemmstück für Trennstegbefestigung A2	KS KL A2	127 008 079	6062284	Stück	30 Stück	197,32 CHF Preis / 100 Stück
Trennsteg 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Preis / 1 m
Längsverbinder FT	LVG 60 FT	127 058 019	6208843	Stück	10 Stück	6,60 CHF Preis / 1 Stück
Abgangsblech FT	LAB 20 FT	-----	6220436	Stück	1 Stück	60,84 CHF Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,07 CHF Preis / 1 Paar
Multifunktionsverbinder FT	LMFV 620 FT	127 098 159	6225730	Stück	1 Stück	82,88 CHF Preis / 1 Stück
