Kabelleiter LG 60, 6 m VS A2 6000 | 200 | 1,5 | nein | Edelstahl, rostfrei 1.4301 | blank, nachbehandelt

Kabelleiter LG 60, 6 m VS A2

Art.Nr. 6208700 | EAN 4012195064411 | ELDAS-Nr. 127 065 509

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Werkstoff	Edelstahl, rostfrei 1.4301

Oberfläche	blank, nachbehandelt

Produktbeschreibung

Produktbeschreibung

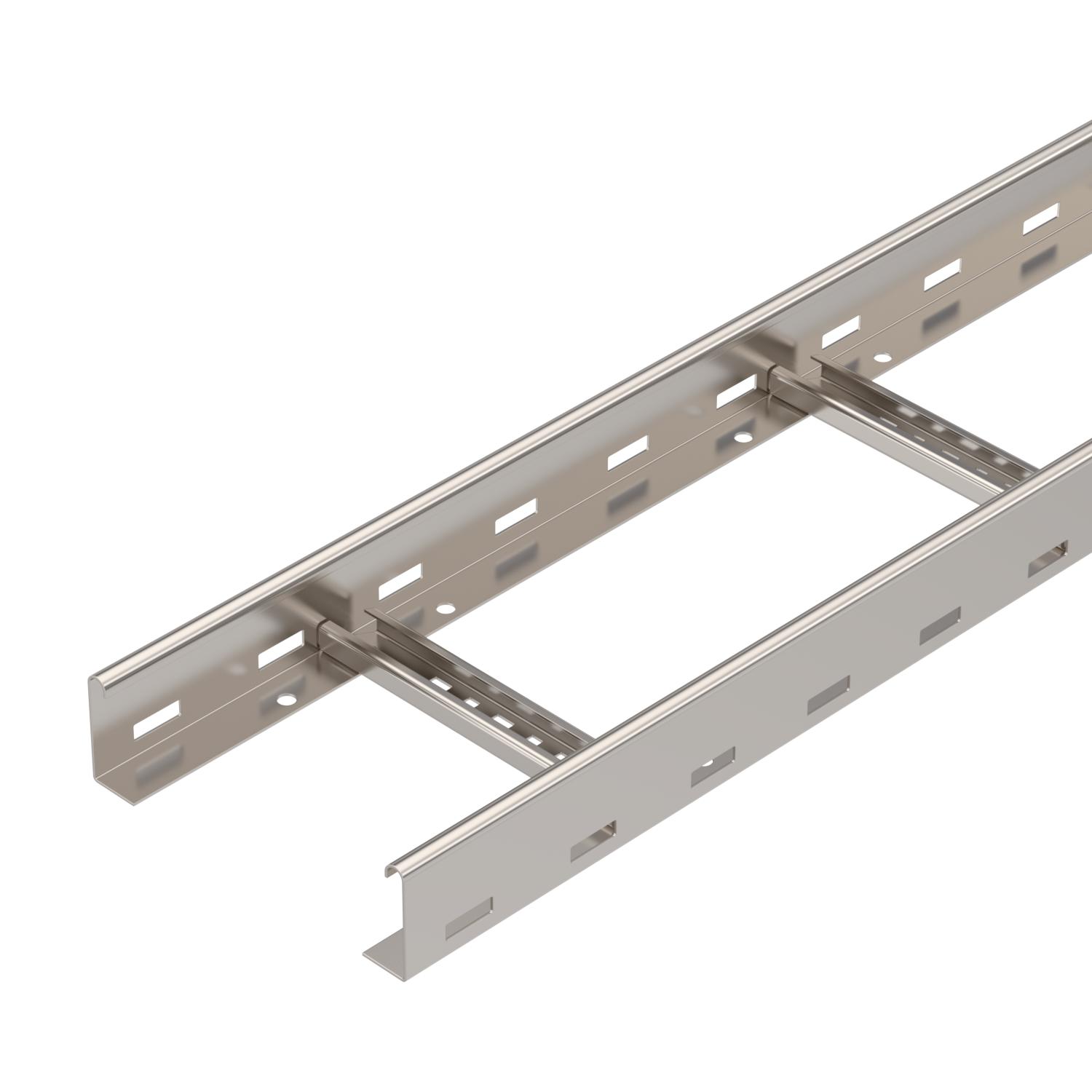

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Technische Daten

Technische Daten

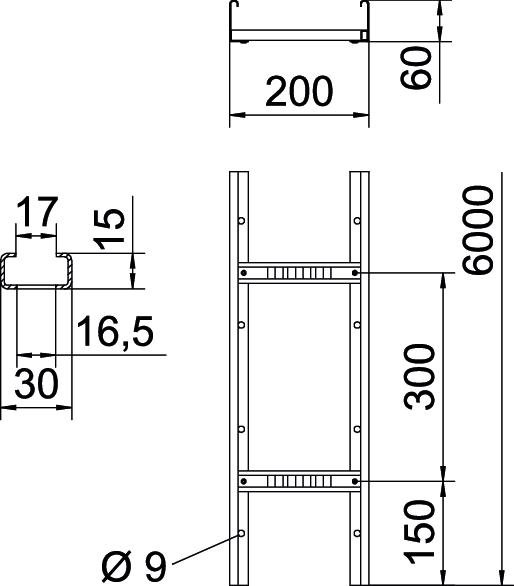

Abmessung	60x200x6000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Breite	200 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	13,998 kg CO₂e / 1 Meter
Dimension	60x200x6000
Farbe	edelstahl
Funktionserhalt	nein
Höhe	60 mm
Holmstärke	1,5 mm
Länge	6000 ft
Länge	6000 mm
Maß B	200 mm
Nutzquerschnitt	98 cm²

Nutzquerschnitt	9800 mm²
Oberfläche	blank, nachbehandelt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	16,50
Seitenlochung	ja
Sprossenabstand	300 mm
Stützabstand 1,5m	3,1 kN/m
Stützabstand 2,0m	2,25 kN/m
Stützabstand 2,5m	1,5 kN/m
Stützabstand 3,0m	1,1 kN/m
Stützabstand 3,5m	0,75 kN/m
Stützabstand 4,0m	0,45 kN/m
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4301

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	127 065 509	6208700	m	6 m	163,60 CHF Preis / 1 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	127 065 519	6208703	m	6 m	176,64 CHF Preis / 1 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	127 065 529	6208706	m	6 m	189,75 CHF Preis / 1 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	127 065 539	6208709	m	6 m	203,30 CHF Preis / 1 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	127 065 549	6208712	m	6 m	217,02 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel A2	DRL 200 A2	127 053 519	6052894	m	3 m	152,32 CHF Preis / 1 m
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,07 CHF Preis / 1 Paar

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 45 A2	TSG 45 A2	-----	6062025	m	3 m	31,37 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung A2	KS KL A2	127 008 079	6062284	Stück	30 Stück	197,32 CHF Preis / 100 Stück
Längsverbinder A2	LVG 60 A2	127 068 509	6208846	Stück	10 Stück	14,64 CHF Preis / 1 Stück
Abgangsblech A2	LAB 20 A2	-----	7164017	Stück	1 Stück	77,92 CHF Preis / 1 Stück
