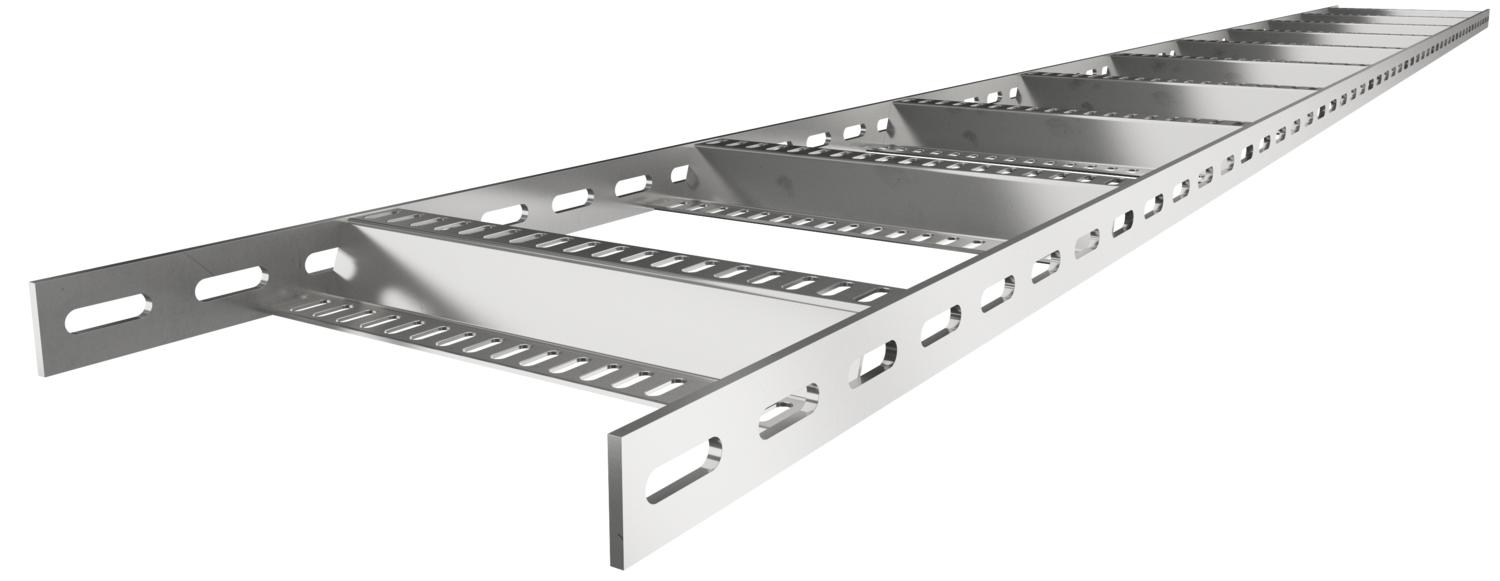

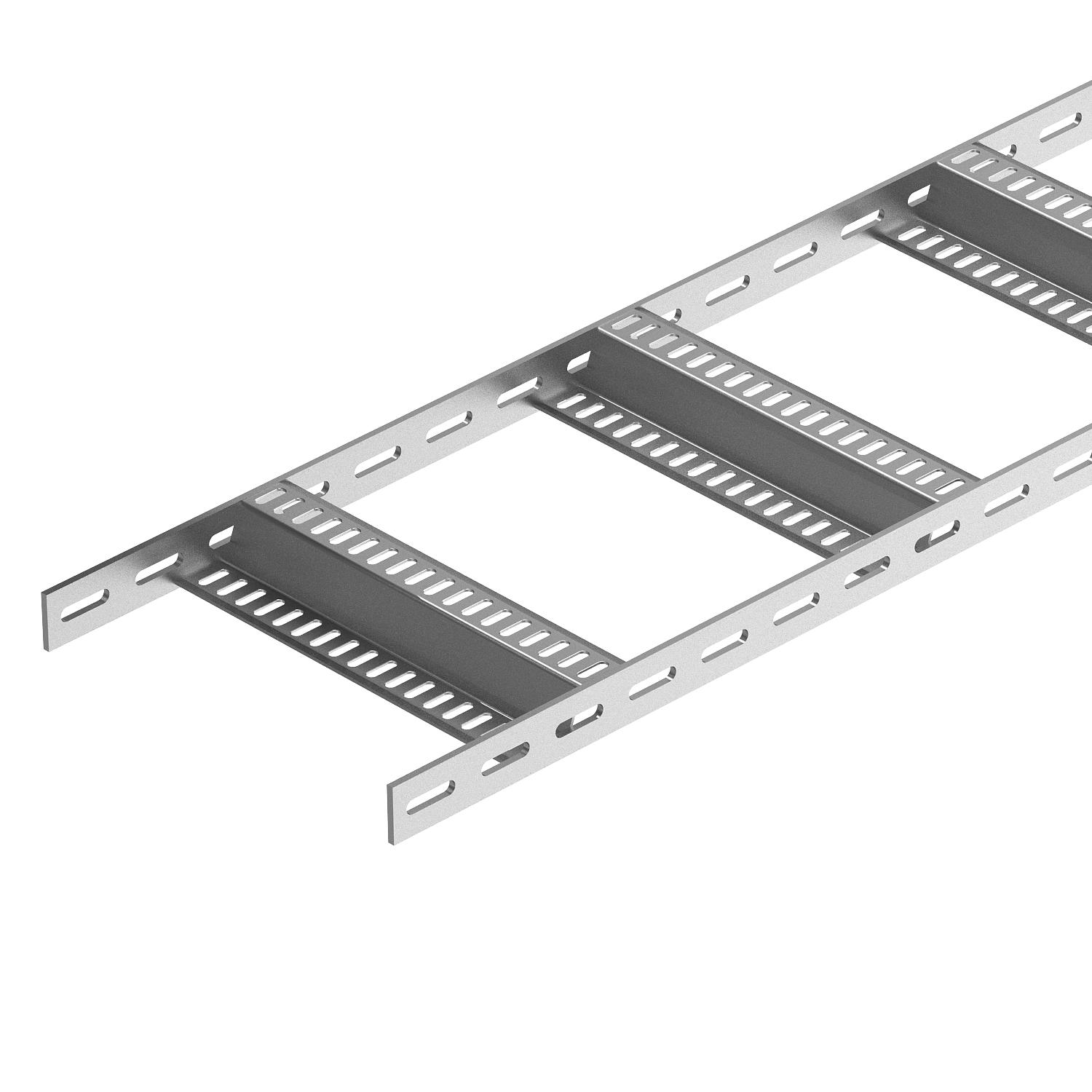

Kabelleiter mit Z-Sprosse, Standard A4

Art.Nr. 7098222 | EAN 4012195708414

3000 mm
5 mm
nein
Produktbeschreibung

Produktbeschreibung

Schiffskabelleiter mit gelochtem Seitenholm in der Seitenhöhe 40 mm mit eingeschweißten, gelochten Z-Sprossen. Belastung geprüft nach IEC in Kombination mit Verbinder Typ SLV.

  • Det Norske Veritas
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Abmessung 40x100
Ausführung der Sprossen Profil gelocht
Ausführung des Seitenholms flaches Profil
Befestigung der Sprosse geschweißt
Breite 100 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 15,598 kg CO₂e / 1 Meter
Dimension 40x110x3000
Farbe edelstahl
Funktionserhalt nein
Höhe 40 mm
Holmstärke 5 mm
Länge 3000 mm
Länge 3000 ft
Maß B 110 mm
Oberfläche blank, nachbehandelt
Rostfreier Stahl, gebeizt ja
Seitenlochung ja
Sprossenabstand 300 mm
Stützabstand 1,5m 2,8 kN/m
Stützabstand 2,0m 1,5 kN/m
Stützabstand 2,5m 0,8 kN/m
Stützabstand 3,0m 0,5 kN/m
Weitspann-Ausführung nein
Werkstoff Edelstahl, rostfrei 1.4571

Technische Daten

Belastungsdiagramm Kabelleiter Typ SLZ A2 A4

Belastungsdiagramm Kabelleiter Typ SLZ A2 A4
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
Alle Typen

Alle Typen

Typ Länge Breite Holmstärke Funktionserhalt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
SLZ 100 A4 3000 mm 100 mm 5 mm nein 7098222
3 m 538,07 CHF Preis / 1 m
SLZ 200 A4 3000 mm 200 mm 5 mm nein 7098224
3 m 630,01 CHF Preis / 1 m
SLZ 300 A4 3000 mm 300 mm 5 mm nein 7098226
3 m 662,88 CHF Preis / 1 m
SLZ 400 A4 3000 mm 400 mm 5 mm nein 7098228
3 m 723,88 CHF Preis / 1 m
SLZ 500 A4 3000 mm 500 mm 5 mm nein 7098230
3 m 784,60 CHF Preis / 1 m
SLZ 600 A4 3000 mm 600 mm 5 mm nein 7098232
3 m 845,55 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
90°-Bogen mit Z-Sprosse A4 90°-Bogen mit Z-Sprosse A4 SLZB 90 100 A4 7099060
1 Stück 657,01 CHF Preis / 1 Stück
