Hinweis: Dieser Artikel ist ein Auslaufartikel.
Kabelleiter SLG 45, 6 m FS 6000 | 400 | 2 | nein | Stahl | bandverzinkt
morepic-1 morepic-2 video-1 video-2

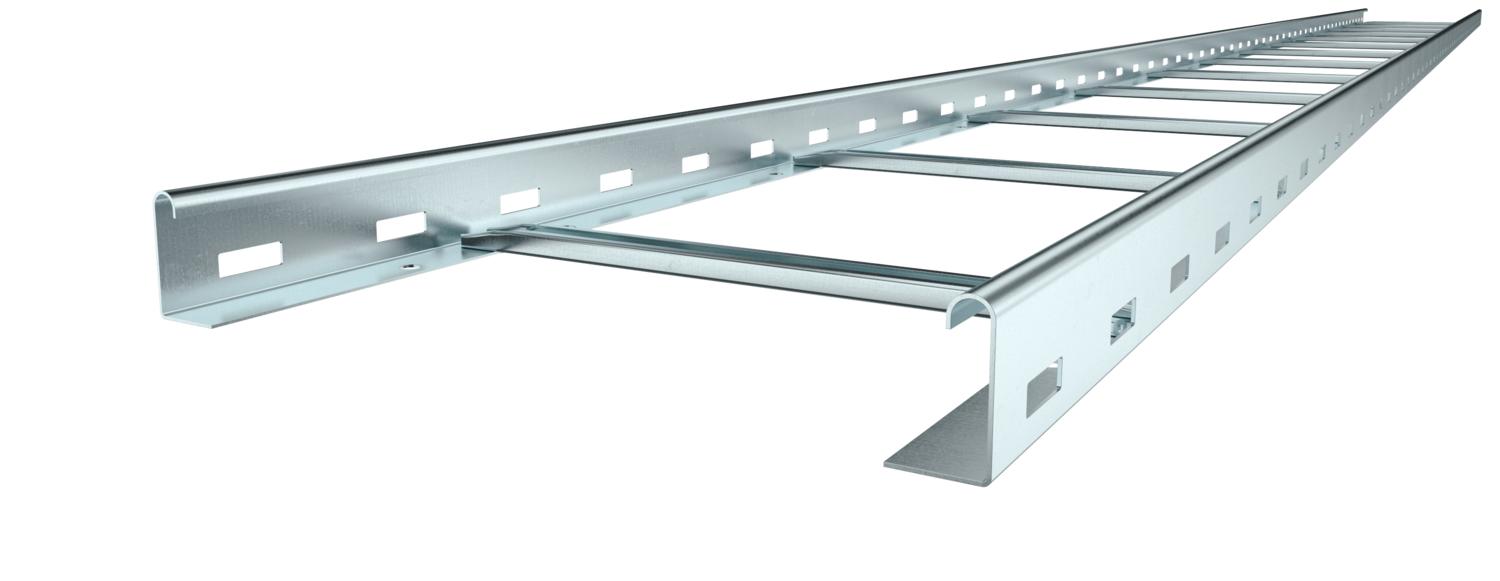

Kabelleiter SLG 45, 6 m FS

Art.Nr. 6200629 | EAN 4012195063834

6200629 / SLG 440 NS 6 FS
6000 mm
400 mm
2 mm
nein
Stahl
bandverzinkt
Produktbeschreibung
Produktbeschreibung
Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 45 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Kabelleiter, Seitenhöhe 45 mm
Technische Daten

Technische Daten

Abmessung 45x400x6000
Ausführung der Seitenwand Profil (offen)
Ausführung der Sprossen Profil gelocht
Ausführung des Seitenholms flaches Profil
Befestigung der Sprosse blindgenietet
Breite 400 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 7,2062 kg CO₂e / 1 Meter
Dimension 45x400x6000
Funktionserhalt nein
Höhe 45 mm
Holmstärke 2 mm
Länge 6000 mm
Maß B 400 mm
Nutzquerschnitt 13800 mm²
Nutzquerschnitt 138 cm²
Oberfläche bandverzinkt
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Sprossenabstand 300 mm
Stützabstand 1,5m 2,75 kN/m
Stützabstand 2,0m 2 kN/m
Stützabstand 3,0m 1 kN/m
Stützabstand 4,0m 0,55 kN/m
Weitspann-Ausführung nein
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Kabelleiter Typ SLG 45 NS

Belastungsdiagramm Kabelleiter Typ SLG 45 NS
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Holmstärke Funktionserhalt Werkstoff Oberfläche Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
SLG 440 NS 6 FS 6000 mm 400 mm 2 mm nein Stahl bandverzinkt 6200629
6 m 43,52 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel mit Drehriegel FS Deckel mit Drehriegel FS DRL 400 FS 127 013 059 6052401
3 m 56,98 CHF Preis / 1 m

Montagezubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 30 FS Trennsteg 30 FS TSG 30 FS 127 013 609 6062050
3 m 6,07 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung A2 Klemmstück für Trennstegbefestigung A2 KS KL A2 127 008 079 6062284
30 Stück 197,32 CHF Preis / 100 Stück
