Kabelrinne IKS 60 FS
Art.Nr. 6087132 | EAN 4012196335053
- Produktbeschreibung
-
ProduktbeschreibungIKS 60 = Installations-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
-
- Technische Daten
-
Technische Daten
Abmessung 60 x 200 Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder ohne Verbinder Belastungstesttyp nach IEC 61537 Typ II Blechstärke 0,04 in Blechstärke 1 mm Breite 8 in Breite 200 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 6,2656 kg CO₂e / 1 Meter Dimension 60x200x3000 Einsatz Sprinkleranlage ja Farbe zink Funktionserhalt nein Höhe 60 mm Höhe 2 in Länge 3000 mm Länge 10 ft Maß B 200 mm Mit Oberteil nein Montagelochung im Boden ja NATO Lochbild nein Nutzquerschnitt 11800 mm² Nutzquerschnitt 118 cm² Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Stützabstand 1,0m 0,9 kN/m Stützabstand 1,5m 0,77 kN/m Stützabstand 2,0m 0,6 kN/m Stützabstand 2,5m 0,4 kN/m Weitspann-Ausführung nein Werkstoff Stahl Technische Daten
Belastungsdiagramm Kabelrinne Typ IKS 60
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längsverbinder FT
RLVK 60 FT 127 058 009 6067603 10 Stück 5,05 CHF Preis / 1 Stück
Stoßstellenleiste DD
SSLB 200 DD 127 058 119 7070314 20 Stück 6,37 CHF Preis / 1 Stück

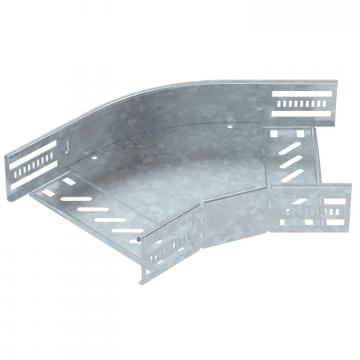

45°-Bogen 60 FT
RB 45 620 FT 127 031 899 6036134 1 Stück 84,53 CHF Preis / 1 Stück

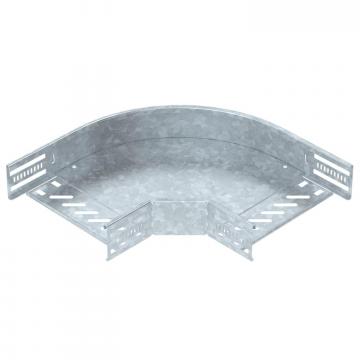

90°-Bogen 60 FT
RB 90 620 FT 127 032 479 6036594 1 Stück 89,38 CHF Preis / 1 Stück
Bogen winkelverstellbar 60 FT
RB W 620 FT 127 032 999 6037124 1 Stück 134,06 CHF Preis / 1 Stück

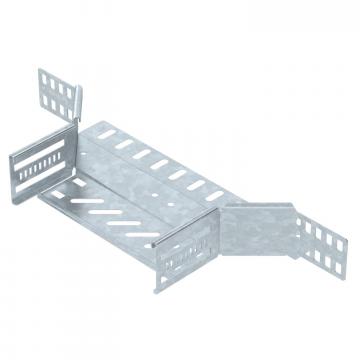

Anbau-Abzweigstück 60 FT
RAA 620 FT 127 031 379 6042215 1 Stück 67,30 CHF Preis / 1 Stück

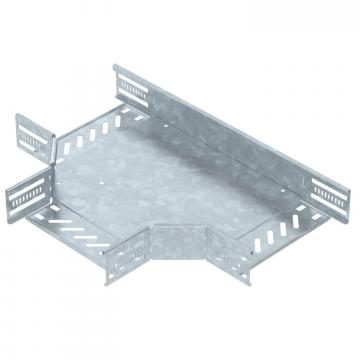

T-Stück 60 FT
RT 620 FT 127 034 179 6038134 1 Stück 96,10 CHF Preis / 1 Stück

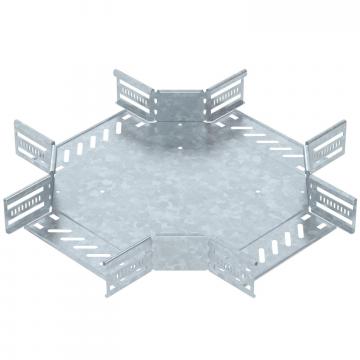

Kreuzung 60 FT
RK 620 FT 127 033 539 7027413 1 Stück 190,50 CHF Preis / 1 Stück
Deckel mit Drehriegel DD
DRL 200 DD 127 053 919 6052709 3 m 53,87 CHF Preis / 1 m
Trennsteg 60 DD
TSG 60 DD 127 063 679 6062327 3 m 16,11 CHF Preis / 1 m
90°-Bogen 60 FS
RB 90 620 FS ----- 6043224 1 Stück 61,19 CHF Preis / 1 Stück - Downloads
-
Datenblatt IKS 620 FS / 6087132 , 0.32MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 40.84MB , pdfEU-Konformitätserklärung IKS 620 FS / 6087132 , 0.13MB , pdfUmwelterklärung (EPD) IKS 620 FS / 6087132 , 1.38MB , pdfUK-Konformitätserklärung IKS 620 FS / 6087132 , 0.09MB , pdf
