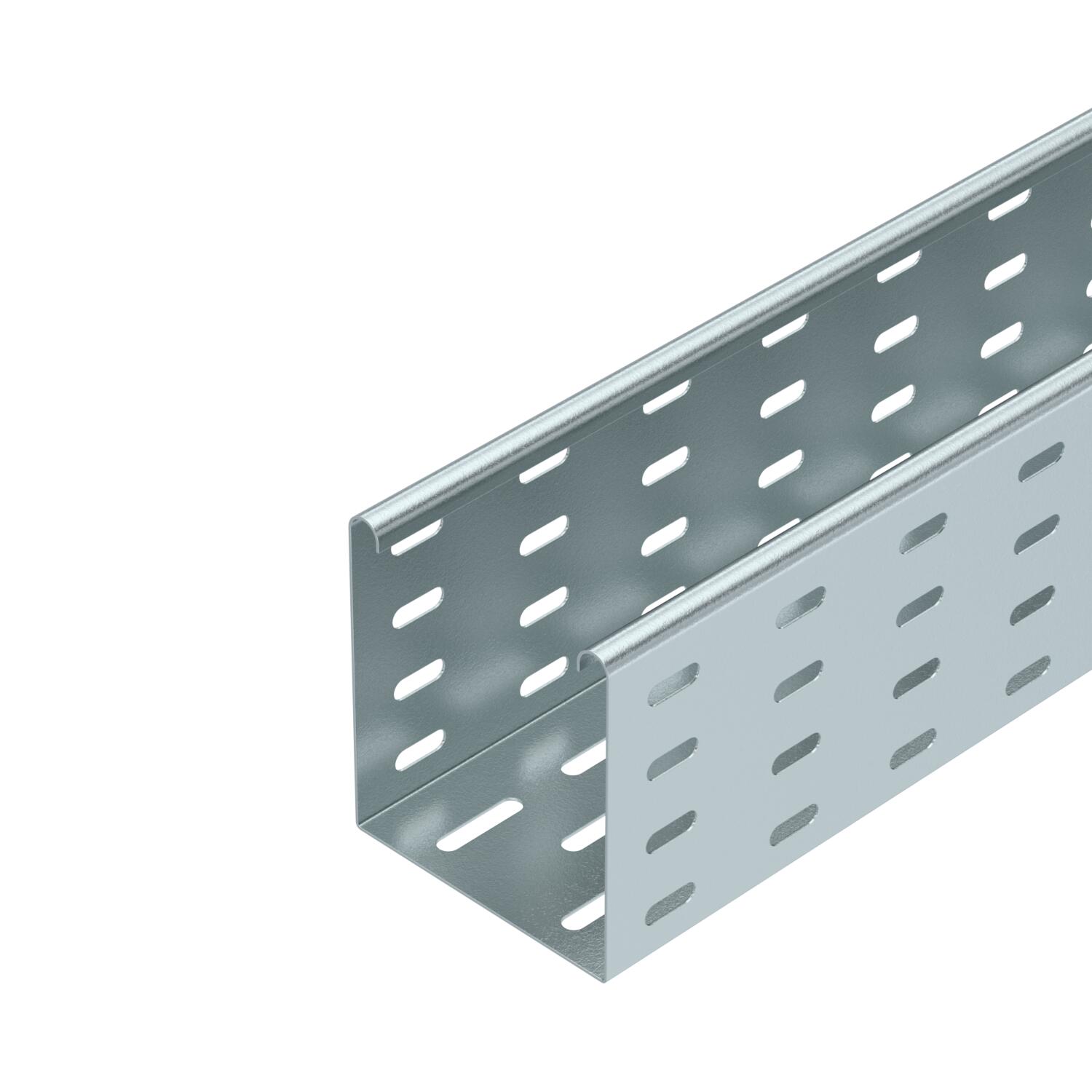

ProduktbeschreibungMKS 110 = Mittelschweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
- Technische Daten
-
Technische Daten

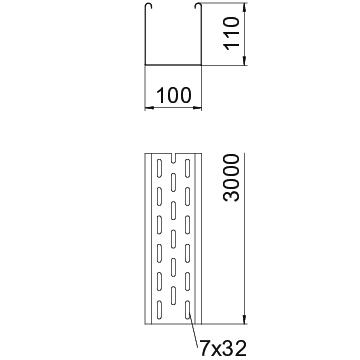

Abmessung 110 x 100 Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder Mitgelieferter Verbinder Belastungstesttyp nach IEC 61537 Typ II Blechstärke 0,04 in Blechstärke 1 mm Breite 4 in Breite 100 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 6,835 kg CO₂e / 1 Meter Dimension 110x100x3000 Farbe zink Funktionserhalt nein Höhe 110 mm Höhe 4 in Länge 3000 mm Länge 10 ft Lieferzubehör Längsverbinder RLVL 110 Maß B 100 mm Maß W 100 mm Mit Oberteil nein Montagelochung im Boden ja NATO Lochbild nein Nutzquerschnitt 108 cm² Nutzquerschnitt 10800 mm² Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Stützabstand 1,5m 1,85 kN/m Stützabstand 2,0m 1,3 kN/m Stützabstand 2,5m 0,75 kN/m Stützabstand 3,0m 0,6 kN/m Weitspann-Ausführung nein Werkstoff Stahl Technische Daten
Belastungsdiagramm Kabelrinne Typ MKS 110
- Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
- Stützweite in m
- Holmdurchbiegung in mm bei zulässig kN/m
- Belastungsschema beim Prüfverfahren
- Belastungskurve mit Kabelrinne/-leiterbreite in mm
- Holmdurchbiegungskurve je nach Stützweite
- Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt MKS 110 FS / 6060102 , 0.31MB , pdfEU-Konformitätserklärung MKS 110 FS / 6060102 , 0.16MB , pdfUK-Konformitätserklärung MKS 110 FS / 6060102 , 0.09MB , pdfUmwelterklärung Umweltproduktdeklaration (EPD) , 1.38MB , pdfMontageanleitung Montageanleitung Schraubbare Kabelrinnensysteme , 9.41MB , pdf
