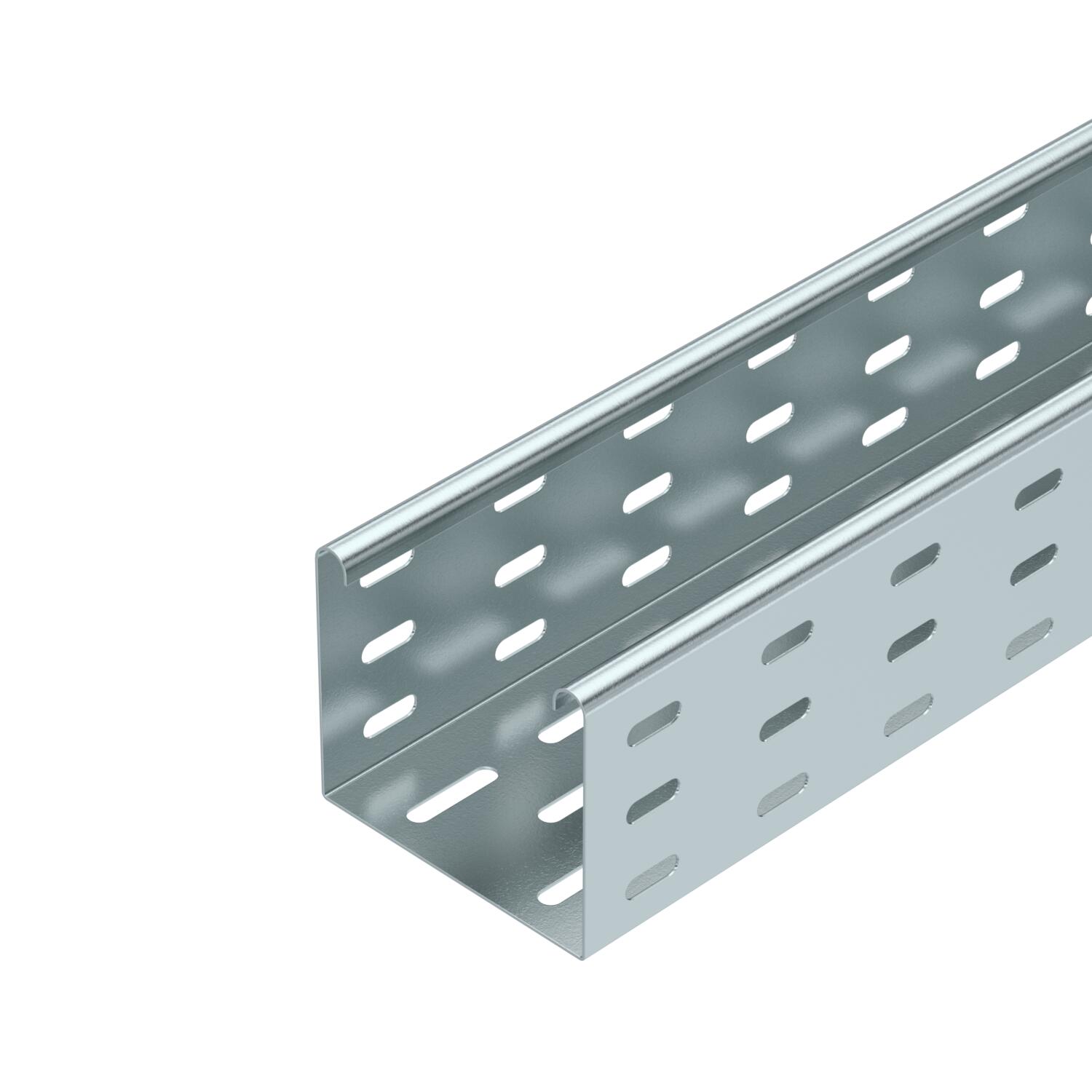

Kabelrinne MKS 85 FS

Art.Nr. 6057101 | EAN 4012196060733 | ELDAS-Nr. 127 010 209

3000 mm
1 mm
nein
Stahl
bandverzinkt
Produktbeschreibung
Produktbeschreibung
MKS 85 = Mittelschweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
Technische Daten

Technische Daten

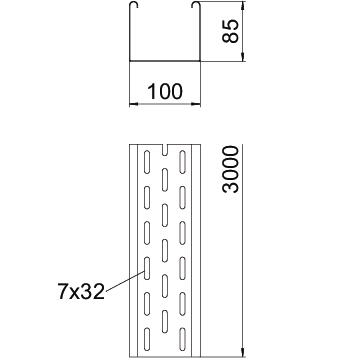

Abmessung 85 x 100
Art des Verbinders Kabeltragsystem geschraubt
Ausführung Verbinder Mitgelieferter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Blechstärke 0,04 in
Blechstärke 1 mm
Breite 100 mm
Breite 4 in
CO₂ Fußabdruck (GWP) Cradle-to-Gate 5,813 kg CO₂e / 1 Meter
Dimension 85x100x3000
Farbe zink
Funktionserhalt nein
Höhe 85 mm
Höhe 3 in
Länge 3000 mm
Länge 10 ft
Lieferzubehör Längsverbinder RLVL 85
Maß B 100 mm
Maß W 100 mm
Mit Oberteil nein
Montagelochung im Boden ja
NATO Lochbild nein
Nutzquerschnitt 83 cm²
Nutzquerschnitt 8300 mm²
Oberfläche bandverzinkt
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Stützabstand 1,5m 1,75 kN/m
Stützabstand 1,75m 1,4 kN/m
Stützabstand 2,0m 1,1 kN/m
Stützabstand 2,5m 0,5 kN/m
Weitspann-Ausführung nein
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKS 85

Belastungsdiagramm Kabelrinne Typ MKS 85
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
  • ab der Breite 300 mm mit Stoßstellenleiste SSLB geprüft ab der Breite 300 mm mit Stoßstellenleiste SSLB geprüft
Alle Typen

Alle Typen

Typ Länge Breite Blechstärke Funktionserhalt Werkstoff Oberfläche ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
MKS 810 FS 3000 mm 100 mm 1 mm nein Stahl bandverzinkt 127 010 209 6057101
3 m 35,29 CHF Preis / 1 m
MKS 820 FS 3000 mm 200 mm 1 mm nein Stahl bandverzinkt 127 010 219 6057209
3 m 44,18 CHF Preis / 1 m
MKS 830 FS 3000 mm 300 mm 1 mm nein Stahl bandverzinkt 127 010 229 6057306
3 m 53,01 CHF Preis / 1 m
MKS 840 FS 3000 mm 400 mm 1 mm nein Stahl bandverzinkt 127 010 239 6057403
3 m 64,81 CHF Preis / 1 m
MKS 850 FS 3000 mm 500 mm 1 mm nein Stahl bandverzinkt 127 010 249 6057500
3 m 80,31 CHF Preis / 1 m
MKS 860 FS 3000 mm 600 mm 1 mm nein Stahl bandverzinkt 127 010 259 6057535
3 m 94,08 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längs- und Winkelverbinder FS Längs- und Winkelverbinder FS RLVL 85 FS 127 018 429 6067123
10 Stück 7,88 CHF Preis / 1 Stück
Stoßstellenleiste FS Stoßstellenleiste FS SSLB 100 FS 127 018 509 7070205
20 Stück 3,55 CHF Preis / 1 Stück
45°-Bogen 85 FS 45°-Bogen 85 FS RB 45 810 FS 127 031 989 6036200
1 Stück 47,14 CHF Preis / 1 Stück
90°-Bogen 85 FS 90°-Bogen 85 FS RB 90 810 FS 127 032 649 6036700
1 Stück 52,37 CHF Preis / 1 Stück
Bogen winkelverstellbar 85 FS Bogen winkelverstellbar 85 FS RB W 810 FS 127 033 169 6037200
1 Stück 92,51 CHF Preis / 1 Stück
Anbau-Abzweigstück 85 FS Anbau-Abzweigstück 85 FS RAA 810 FS 127 031 549 6042131
1 Stück 38,35 CHF Preis / 1 Stück
T-Stück 85 FS T-Stück 85 FS RT 810 FS 127 034 349 6038210
1 Stück 65,68 CHF Preis / 1 Stück
Kreuzung 85 FS Kreuzung 85 FS RK 810 FS 127 033 709 7027331
1 Stück 75,03 CHF Preis / 1 Stück
Deckel mit Drehriegel FS Deckel mit Drehriegel FS DRL 100 FS 127 013 019 6052096
3 m 27,53 CHF Preis / 1 m
Trennsteg 85 FS Trennsteg 85 FS TSG 85 FS 127 013 629 6062114
3 m 11,54 CHF Preis / 1 m
90°-Bogen 85 FS 90°-Bogen 85 FS RB 90 810 FS 127 014 209 7001762
1 Stück 49,06 CHF Preis / 1 Stück
Downloads

Download

EU-Konformitätserklärung MKS 810 FS / 6057101 , 0.16MB , pdf
Download

MKS 810 FS / 6057101
Download
