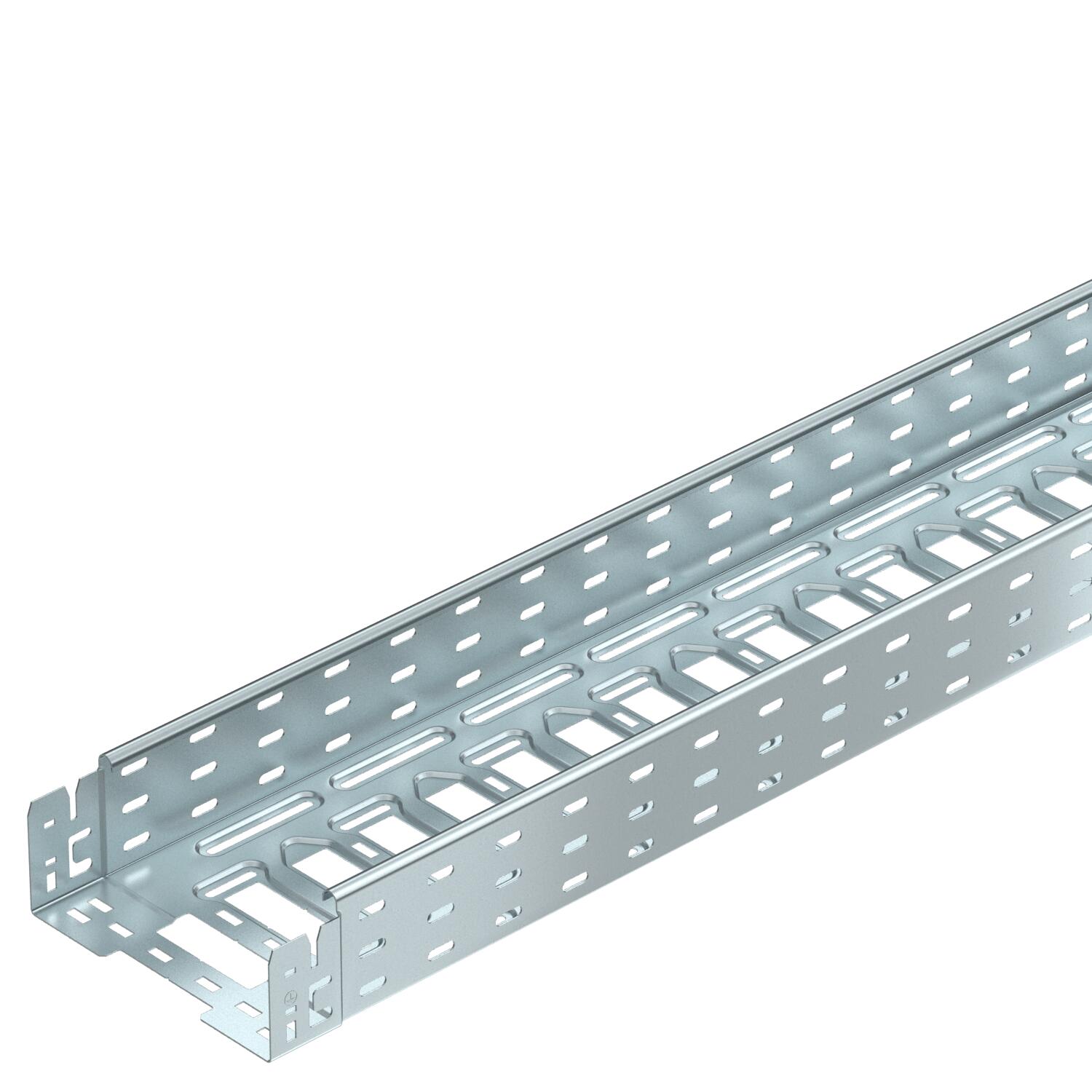

Kabelrinne MKS-Magic® 85 FS

Art.Nr. 6059084 | EAN 4012195830368 | ELDAS-Nr. 127 011 619

3050 mm
85 mm
1 mm
nein
zink
Stahl
bandverzinkt
Produktbeschreibung
Produktbeschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Blechstärke 1 mm
Breite 200 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 7,1835 kg CO₂e / 1 Meter
Dimension 85x200x3050
Einsatz Sprinkleranlage ja
Farbe zink
Funktionserhalt nein
Höhe 85 mm
Länge 3050 mm
Magnetische Schirmdämpfung mit Deckel 50 dB
Magnetische Schirmdämpfung ohne Deckel 20 dB
Maß B 200 mm
Maß L 80 mm
Maß x 96 mm
Maß y 162 mm
Mit Oberteil nein
Montagelochung im Boden ja
NATO Lochbild nein
NEMA Lastklasse 8A
Nutzlänge 3000 mm
Nutzquerschnitt 18600 mm²
Nutzquerschnitt 186 cm²
Oberfläche bandverzinkt
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Stützabstand 1,5m 1,7 kN/m
Stützabstand 2,0m 1,35 kN/m
Stützabstand 2,5m 1 kN/m
Weitspann-Ausführung nein
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 85

Belastungsdiagramm Kabelrinne Typ MKSM 85
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Blechstärke Funktionserhalt Farbe Werkstoff Oberfläche ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
MKSM 810 FS 3050 mm 100 mm 85 mm 1 mm nein zink Stahl bandverzinkt 127 011 609 6059080
3 m 38,12 CHF Preis / 1 m
MKSM 820 FS 3050 mm 200 mm 85 mm 1 mm nein zink Stahl bandverzinkt 127 011 619 6059084
3 m 47,12 CHF Preis / 1 m
MKSM 830 FS 3050 mm 300 mm 85 mm 1 mm nein zink Stahl bandverzinkt 127 011 629 6059086
3 m 54,29 CHF Preis / 1 m
MKSM 840 FS 3050 mm 400 mm 85 mm 1 mm nein zink Stahl bandverzinkt 127 011 639 6059088
3 m 64,81 CHF Preis / 1 m
MKSM 850 FS 3050 mm 500 mm 85 mm 1 mm nein zink Stahl bandverzinkt 127 011 649 6059090
3 m 80,31 CHF Preis / 1 m
MKSM 860 FS 3050 mm 600 mm 85 mm 1 mm nein zink Stahl bandverzinkt 127 011 659 6059092
3 m 94,08 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.

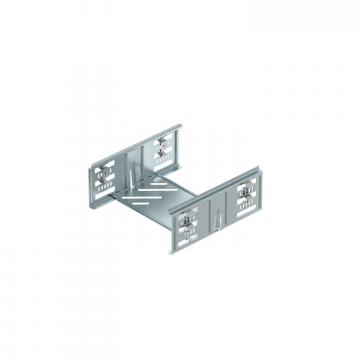

Längsverbinder-Set Magic FS Längsverbinder-Set Magic FS KTSMV 820 FS 127 118 929 6069006
1 Stück 31,56 CHF Preis / 1 Stück
45°-Bogen 85 FS 45°-Bogen 85 FS RB 45 820 FS 127 032 009 6036202
1 Stück 51,64 CHF Preis / 1 Stück
90°-Bogen 85 FS 90°-Bogen 85 FS RB 90 820 FS 127 032 669 6036702
1 Stück 62,50 CHF Preis / 1 Stück
Bogen winkelverstellbar 85 FS Bogen winkelverstellbar 85 FS RB W 820 FS 127 033 189 6037202
1 Stück 128,09 CHF Preis / 1 Stück
Anbau-Abzweigstück 85 FS Anbau-Abzweigstück 85 FS RAA 820 FS 127 031 569 6042133
1 Stück 40,84 CHF Preis / 1 Stück
T-Stück 85 FS T-Stück 85 FS RT 820 FS 127 034 369 6038212
1 Stück 78,25 CHF Preis / 1 Stück
Kreuzung 85 FS Kreuzung 85 FS RK 820 FS 127 033 729 7027333
1 Stück 95,73 CHF Preis / 1 Stück
Deckel mit Drehriegel FS Deckel mit Drehriegel FS DRL 200 FS 127 013 039 6052207
3 m 37,33 CHF Preis / 1 m
Trennsteg 85 FS Trennsteg 85 FS TSG 85 FS 127 013 629 6062114
3 m 11,54 CHF Preis / 1 m

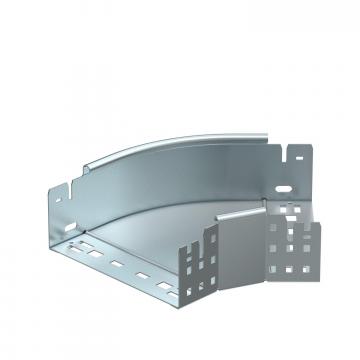

45°-Bogen Magic 85 FS 45°-Bogen Magic 85 FS RBM 45 820 FS 127 114 419 6041412
1 Stück 55,66 CHF Preis / 1 Stück

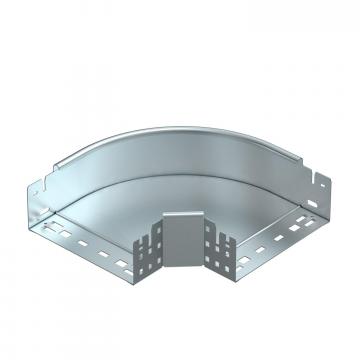

90°-Bogen Magic 85 FS 90°-Bogen Magic 85 FS RBM 90 820 FS ----- 6041492
1 Stück 61,97 CHF Preis / 1 Stück
