- Produktbeschreibung
-
Produktbeschreibung

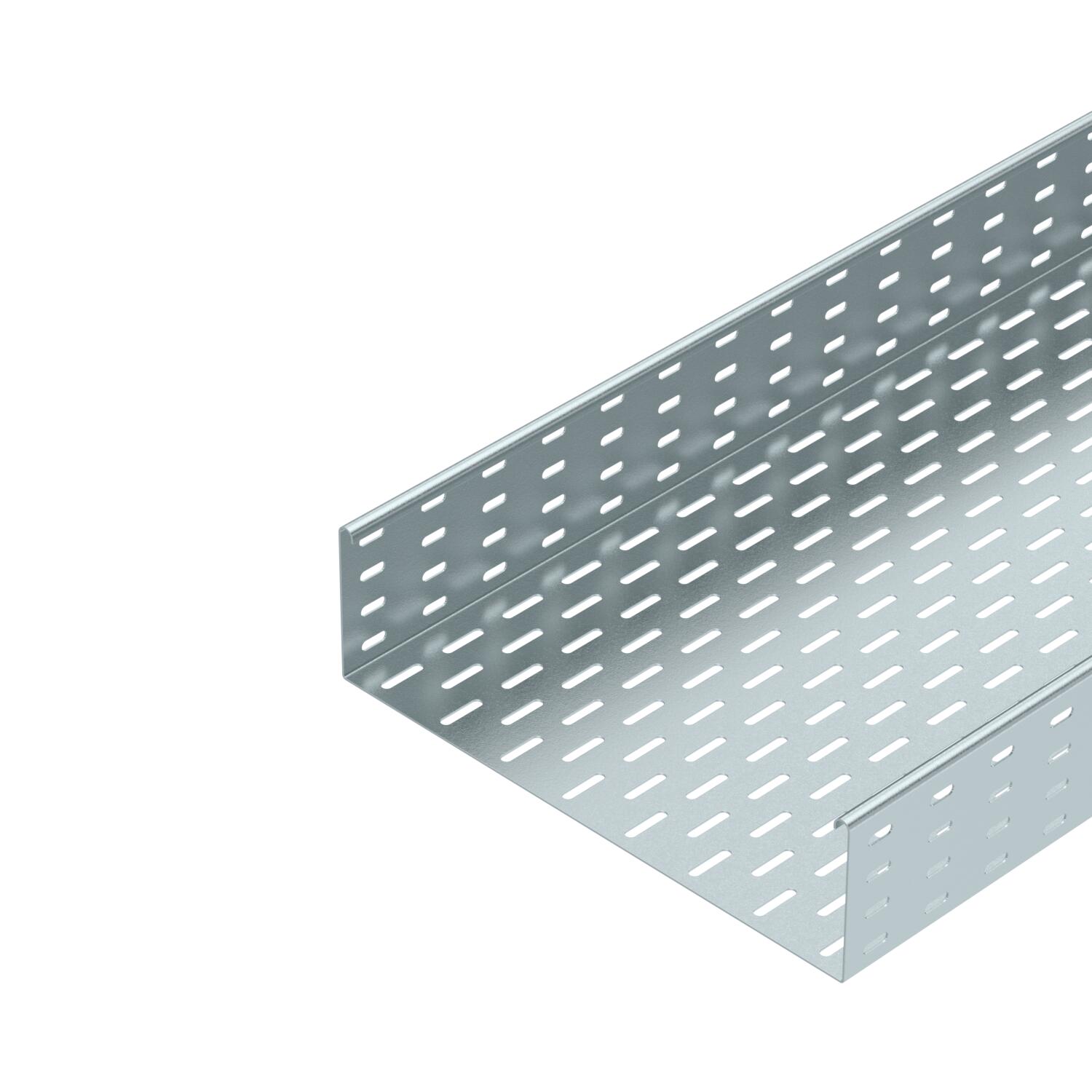

SKS 110 = Schweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
- Technische Daten
-
Technische Daten

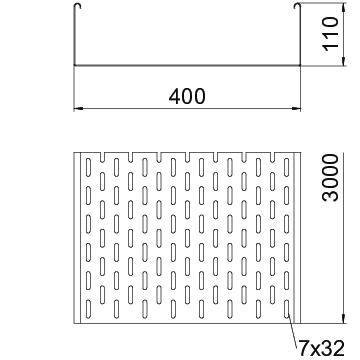

Abmessung 110 x 400 Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder ohne Verbinder Belastungstesttyp nach IEC 61537 Typ II Blechstärke 1,5 mm Blechstärke 0,06 in Dimension 110x400x3000 Funktionserhalt nein Lieferzubehör Längsverbinder RLVL 110 Mit Oberteil nein Montagelochung im Boden ja NATO Lochbild nein Nutzquerschnitt 438 cm² Nutzquerschnitt 43800 mm² Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Weitspann-Ausführung nein Werkstoff Stahl Abmessungen
Breite 400 mm Breite 16 in Höhe 110 mm Höhe 4 in Länge 10 ft Länge 3000 mm Maß B 400 mm Maß W 400 mm Belastungen
Stützabstand 1,5m 3 kN/m Stützabstand 2,0m 2,4 kN/m Stützabstand 2,5m 1,76 kN/m Stützabstand 3,0m 1,2 kN/m Stützabstand 3,5m 0,84 kN/m Stützabstand 4,0m 0,8 kN/m Technische Daten
Belastungsdiagramm Kabelrinne Typ SKS 110
- Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
- Stützweite in m
- Holmdurchbiegung in mm bei zulässig kN/m
- Belastungsschema beim Prüfverfahren
- Belastungskurve mit Kabelrinne/-leiterbreite in mm
- Holmdurchbiegungskurve je nach Stützweite
- Alle Typen
-
Alle Typen
