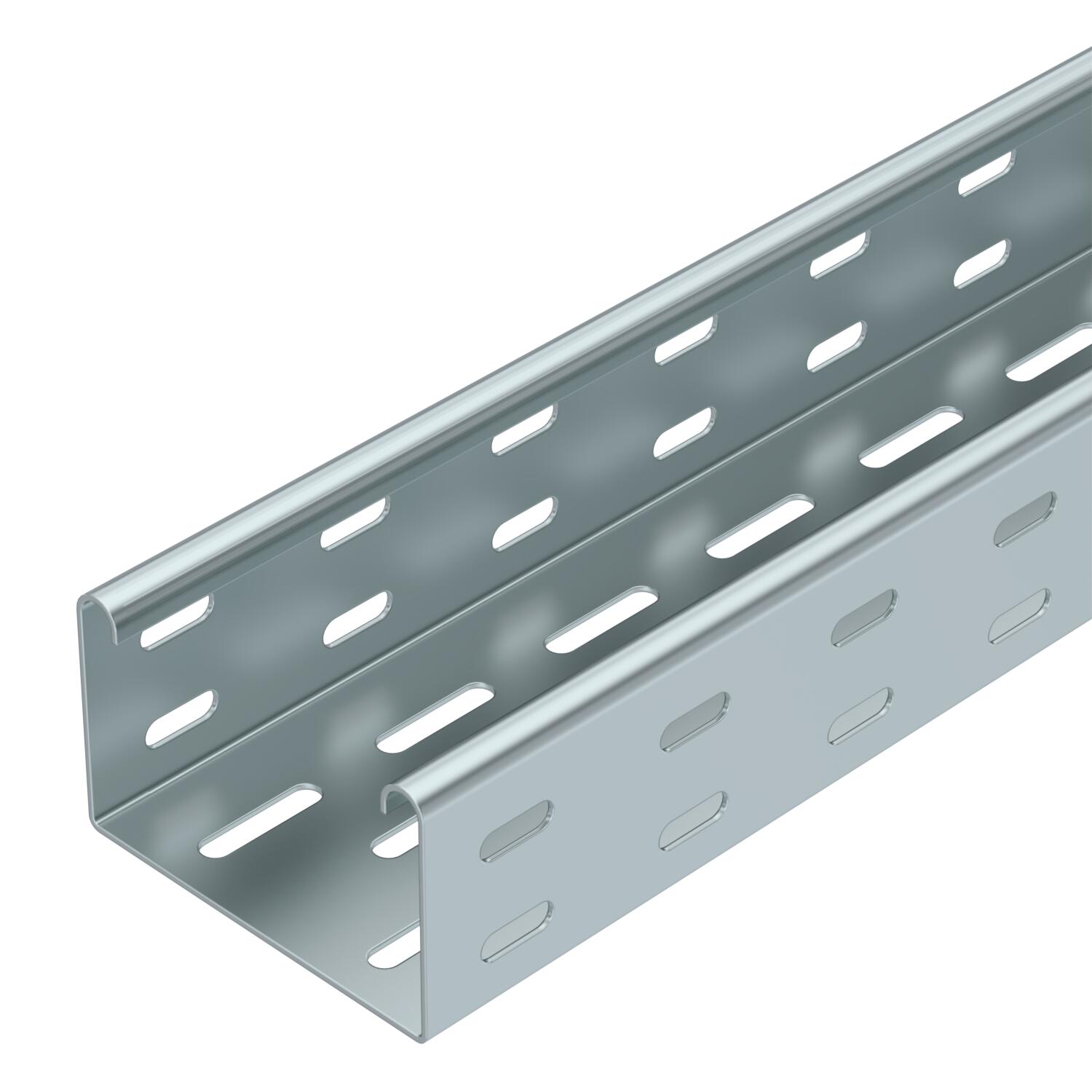

Kabelrinne SKS 60 FS

Art.Nr. 6056105 | EAN 4012196060191 | ELDAS-Nr. 127 001 009

3000 mm
1,5 mm
Stahl
bandverzinkt
Produktbeschreibung
Produktbeschreibung
SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
Technische Daten

Technische Daten

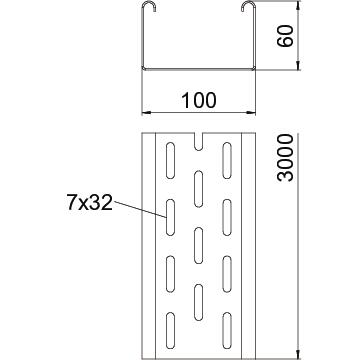

Abmessung 60 x 100
Art des Verbinders Kabeltragsystem geschraubt
Ausführung Verbinder Mitgelieferter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Blechstärke 1,5 mm
Blechstärke 0,06 in
Bodenlochung 7x32
Brandschutz Funktionserhalt Normtragekonstruktion
Breite 6 in
Breite 100 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 6,8263 kg CO₂e / 1 Meter
Dimension 60x100x3000
Farbe zink
Funktionserhalt ja
Höhe 2 in
Höhe 60 mm
Länge 10 ft
Länge 3000 mm
Maß B 100 mm
Maß W 100 mm
Mit Oberteil nein
Montagelochung im Boden ja
NATO Lochbild nein
Nutzquerschnitt 58 cm²
Nutzquerschnitt 5800 mm²
Oberfläche bandverzinkt
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Stützabstand 1,5m 2,65 kN/m
Stützabstand 2,0m 1,8 kN/m
Stützabstand 2,5m 1,15 kN/m
Stützabstand 3,0m 0,5 kN/m
Weitspann-Ausführung nein
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Kabelrinne Typ SKS 60

Belastungsdiagramm Kabelrinne Typ SKS 60
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Blechstärke Funktionserhalt Werkstoff Oberfläche ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
SKS 610 FS 3000 mm 100 mm 1,5 mm ja Stahl bandverzinkt 127 001 009 6056105
3 m 36,37 CHF Preis / 1 m
SKS 615 FS 3000 mm 150 mm 1,5 mm ja Stahl bandverzinkt ----- 6056156
3 m 45,20 CHF Preis / 1 m
SKS 620 FS 3000 mm 200 mm 1,5 mm ja Stahl bandverzinkt 127 001 019 6056202
3 m 50,07 CHF Preis / 1 m

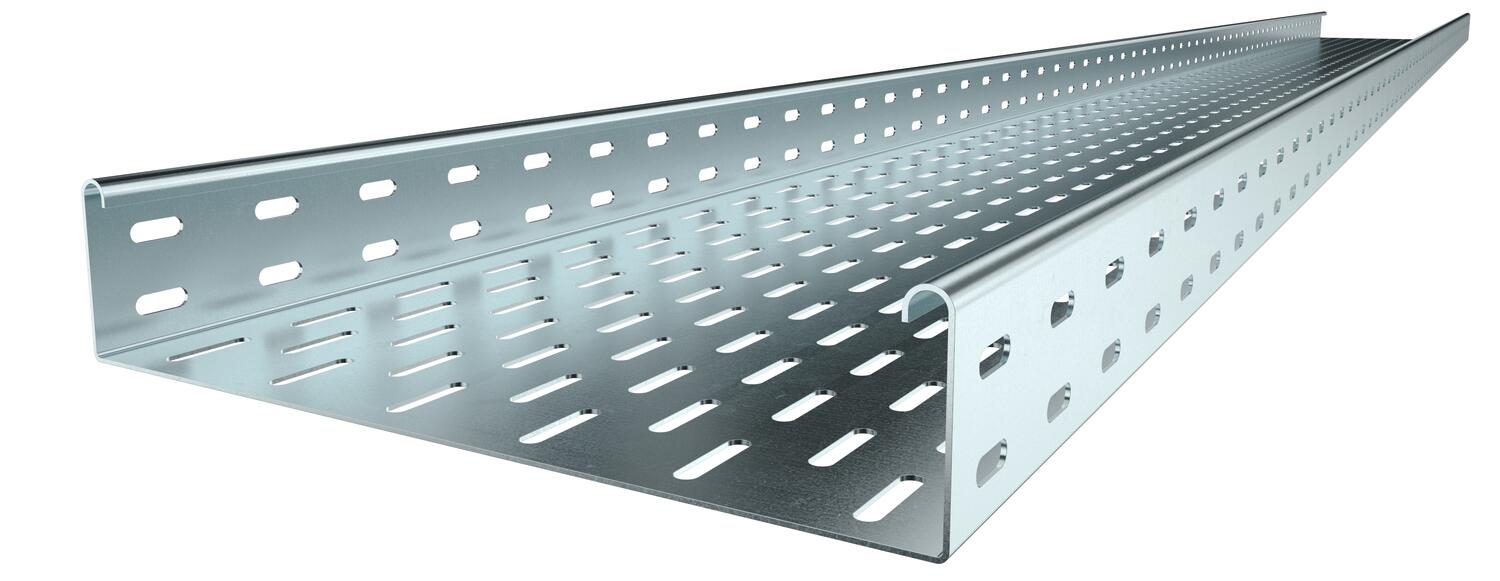

SKS 630 FS 3000 mm 300 mm 1,5 mm ja Stahl bandverzinkt 127 001 029 6056296
3 m 63,78 CHF Preis / 1 m
SKS 640 FS 3000 mm 400 mm 1,5 mm nein Stahl bandverzinkt 127 001 039 6056407
3 m 77,43 CHF Preis / 1 m
SKS 650 FS 3000 mm 500 mm 1,5 mm nein Stahl bandverzinkt 127 001 049 6056504
3 m 93,18 CHF Preis / 1 m
SKS 660 FS 3000 mm 600 mm 1,5 mm nein Stahl bandverzinkt 127 001 059 6056601
3 m 105,91 CHF Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längsverbinder FS Längsverbinder FS RLVK 60 FS 127 018 419 6067093
10 Stück 4,08 CHF Preis / 1 Stück
Stoßstellenleiste FS Stoßstellenleiste FS SSLB 100 FS 127 018 509 7070205
20 Stück 3,55 CHF Preis / 1 Stück
45°-Bogen 60 FS 45°-Bogen 60 FS RB 45 610 FS 127 031 849 6036100
1 Stück 38,02 CHF Preis / 1 Stück
90°-Bogen 60 FS 90°-Bogen 60 FS RB 90 610 FS 127 032 389 6036560
1 Stück 39,76 CHF Preis / 1 Stück
Bogen winkelverstellbar 60 FS Bogen winkelverstellbar 60 FS RB W 610 FS 127 032 929 6037100
1 Stück 88,12 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 FS Anbau-Abzweigstück 60 FS RAA 610 FS 127 031 289 6042111
1 Stück 32,05 CHF Preis / 1 Stück
T-Stück 60 FS T-Stück 60 FS RT 610 FS 127 034 109 6038100
1 Stück 51,74 CHF Preis / 1 Stück
Kreuzung 60 FS Kreuzung 60 FS RK 610 FS 127 033 489 7027311
1 Stück 68,43 CHF Preis / 1 Stück
Deckel mit Drehriegel FS Deckel mit Drehriegel FS DRL 100 FS 127 013 019 6052096
3 m 27,53 CHF Preis / 1 m
Trennsteg 60 FS Trennsteg 60 FS TSG 60 FS 127 013 619 6062068
3 m 9,50 CHF Preis / 1 m
45°-Bogen 60 FS 45°-Bogen 60 FS RB 45 610 FS 127 012 609 6043763
1 Stück 43,88 CHF Preis / 1 Stück
90°-Bogen 60 FS 90°-Bogen 60 FS RB 90 610 FS 127 012 109 6043216
1 Stück 44,49 CHF Preis / 1 Stück
