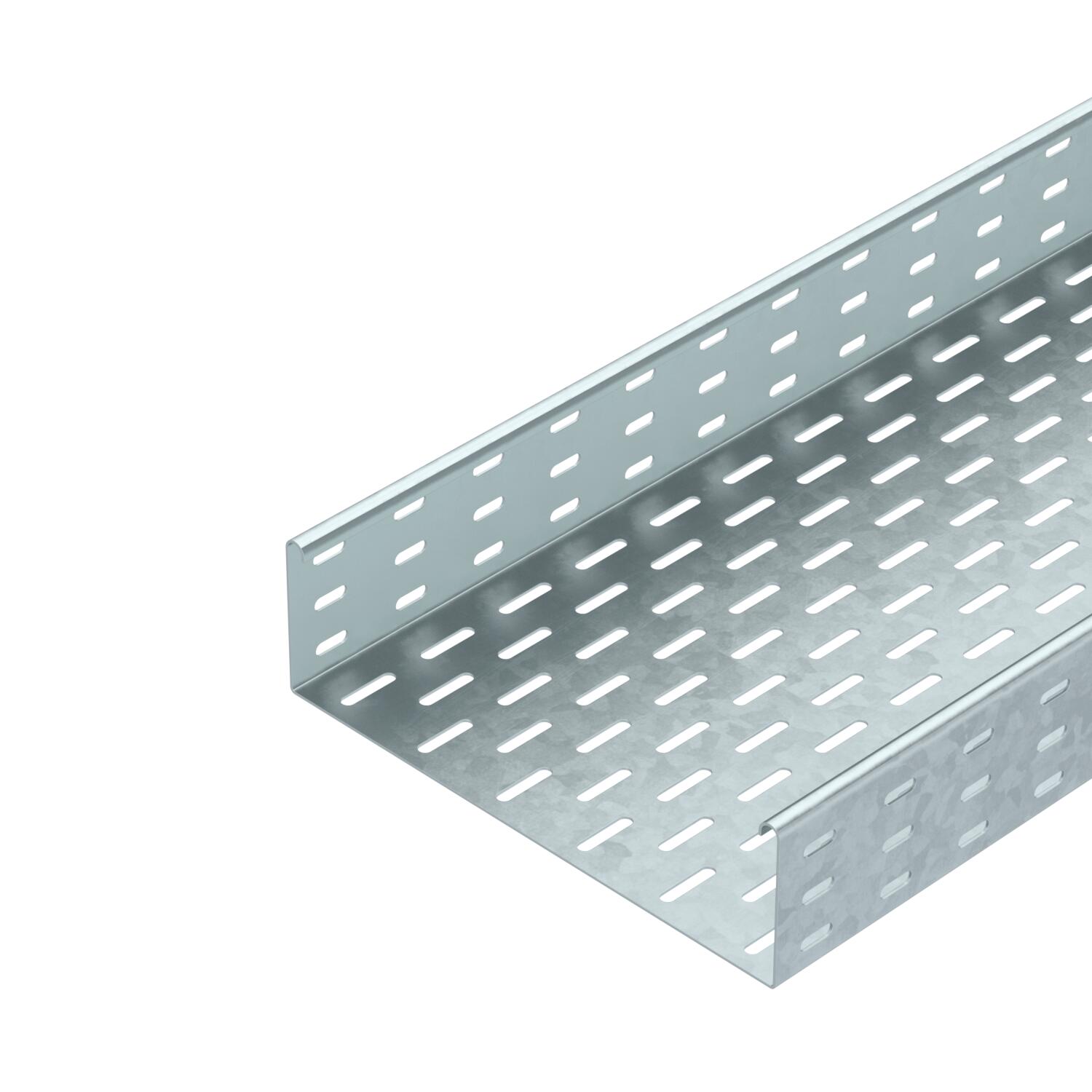

SKS 85 = Schweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
- Technische Daten
-
Technische Daten

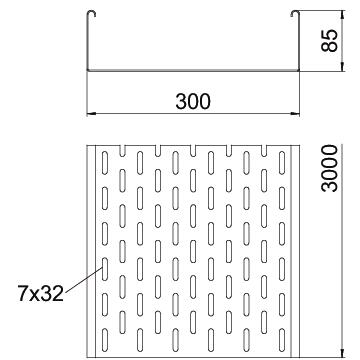

Abmessung 85 x 300 Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder ohne Verbinder Belastungstesttyp nach IEC 61537 Typ II Blechstärke 0,6 in Blechstärke 1,5 mm Dimension 85x300x3000 Funktionserhalt nein Mit Oberteil nein Montagelochung im Boden ja NATO Lochbild nein Nutzquerschnitt 25300 mm² Nutzquerschnitt 253 cm² Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Weitspann-Ausführung nein Werkstoff Stahl Abmessungen
Breite 12 in Breite 300 mm Höhe 85 mm Höhe 3 in Länge 10 ft Länge 3000 mm Maß B 300 mm Belastungen
Stützabstand 1,5m 2,8 kN/m Stützabstand 2,0m 2,25 kN/m Stützabstand 2,5m 1,5 kN/m Stützabstand 3,0m 0,75 kN/m Technische Daten
Belastungsdiagramm Kabelrinne Typ SKS 85
- Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
- Stützweite in m
- Holmdurchbiegung in mm bei zulässig kN/m
- Belastungsschema beim Prüfverfahren
- Belastungskurve mit Kabelrinne/-leiterbreite in mm
- Holmdurchbiegungskurve je nach Stützweite
