Kabelrinne SKS-Magic® 110 FS 3050 | 100 | 110 | 1,5 | nein | zink | Stahl | bandverzinkt

Kabelrinne SKS-Magic® 110 FS

Art.Nr. 6059614 | EAN 4012195829560 | ELDAS-Nr. 127 111 309

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	110 mm

Blechstärke	1,5 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1,5 mm
Breite	100 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	9,4049 kg CO₂e / 1 Meter
Dimension	110x100x3050
Farbe	zink
Funktionserhalt	nein
Höhe	110 mm
Länge	3050 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Maß B	100 mm
Maß L	30 mm
Maß y	62 mm
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
NEMA Lastklasse	8C
Nutzquerschnitt	108 cm²
Nutzquerschnitt	10800 mm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Stützabstand 1,5m	3 kN/m
Stützabstand 2,0m	2,57 kN/m
Stützabstand 2,5m	2,14 kN/m
Stützabstand 3,0m	1,7 kN/m
Stützabstand 3,5m	1,25 kN/m
Stützabstand 4,0m	0,8 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Kabelrinne Typ SKSM 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SKSM 110 FS	3050 mm	100 mm	110 mm	1,5 mm	nein	zink	Stahl	bandverzinkt	127 111 309	6059614	m	3 m	58,61 CHF Preis / 1 m
SKSM 115 FS	3050 mm	150 mm	110 mm	1,5 mm	nein	zink	Stahl	bandverzinkt	-----	6059616	m	3 m	73,15 CHF Preis / 1 m
SKSM 120 FS	3050 mm	200 mm	110 mm	1,5 mm	nein	zink	Stahl	bandverzinkt	127 111 319	6059618	m	3 m	73,88 CHF Preis / 1 m
SKSM 130 FS	3050 mm	300 mm	110 mm	1,5 mm	nein	zink	Stahl	bandverzinkt	127 111 329	6059620	m	3 m	86,32 CHF Preis / 1 m
SKSM 140 FS	3050 mm	400 mm	110 mm	1,5 mm	nein	zink	Stahl	bandverzinkt	127 111 339	6059622	m	3 m	97,99 CHF Preis / 1 m
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	nein	zink	Stahl	bandverzinkt	127 111 349	6059624	m	3 m	112,77 CHF Preis / 1 m
SKSM 160 FS	3050 mm	600 mm	110 mm	1,5 mm	nein	zink	Stahl	bandverzinkt	127 111 359	6059626	m	3 m	127,26 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

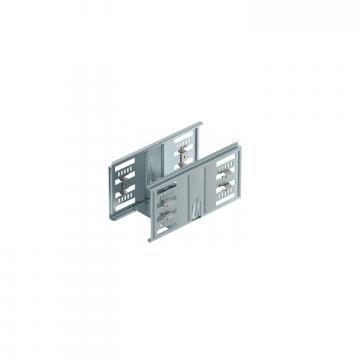

Längsverbinder-Set Magic FS	KTSMV 110 FS	127 118 309	6069090	Stück	1 Stück	31,86 CHF Preis / 1 Stück
45°-Bogen 110 FS	RB 45 110 FS	127 031 669	6036300	Stück	1 Stück	55,02 CHF Preis / 1 Stück
90°-Bogen 110 FS	RB 90 110 FS	127 032 119	6036800	Stück	1 Stück	54,77 CHF Preis / 1 Stück
Bogen winkelverstellbar 110 FS	RB W 110 FS	127 032 769	6037300	Stück	1 Stück	104,65 CHF Preis / 1 Stück
Anbau-Abzweigstück 110 FS	RAA 110 FS	127 031 019	6042151	Stück	1 Stück	42,87 CHF Preis / 1 Stück
T-Stück 110 FS	RT 110 FS	127 033 839	6038300	Stück	1 Stück	71,23 CHF Preis / 1 Stück
Kreuzung 110 FS	RK 110 FS	127 033 289	7027351	Stück	1 Stück	78,41 CHF Preis / 1 Stück
Deckel mit Drehriegel FS	DRL 100 FS	127 013 019	6052096	m	3 m	27,53 CHF Preis / 1 m
Trennsteg 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	16,72 CHF Preis / 1 m

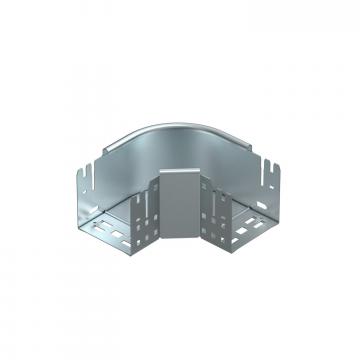

90°-Bogen Magic 110 FS	RBM 90 110 FS	-----	6041840	Stück	1 Stück	55,00 CHF Preis / 1 Stück
Bogen variabel Magic 110 FS	RBMV 110 FS	-----	6040680	Stück	1 Stück	143,55 CHF Preis / 1 Stück
