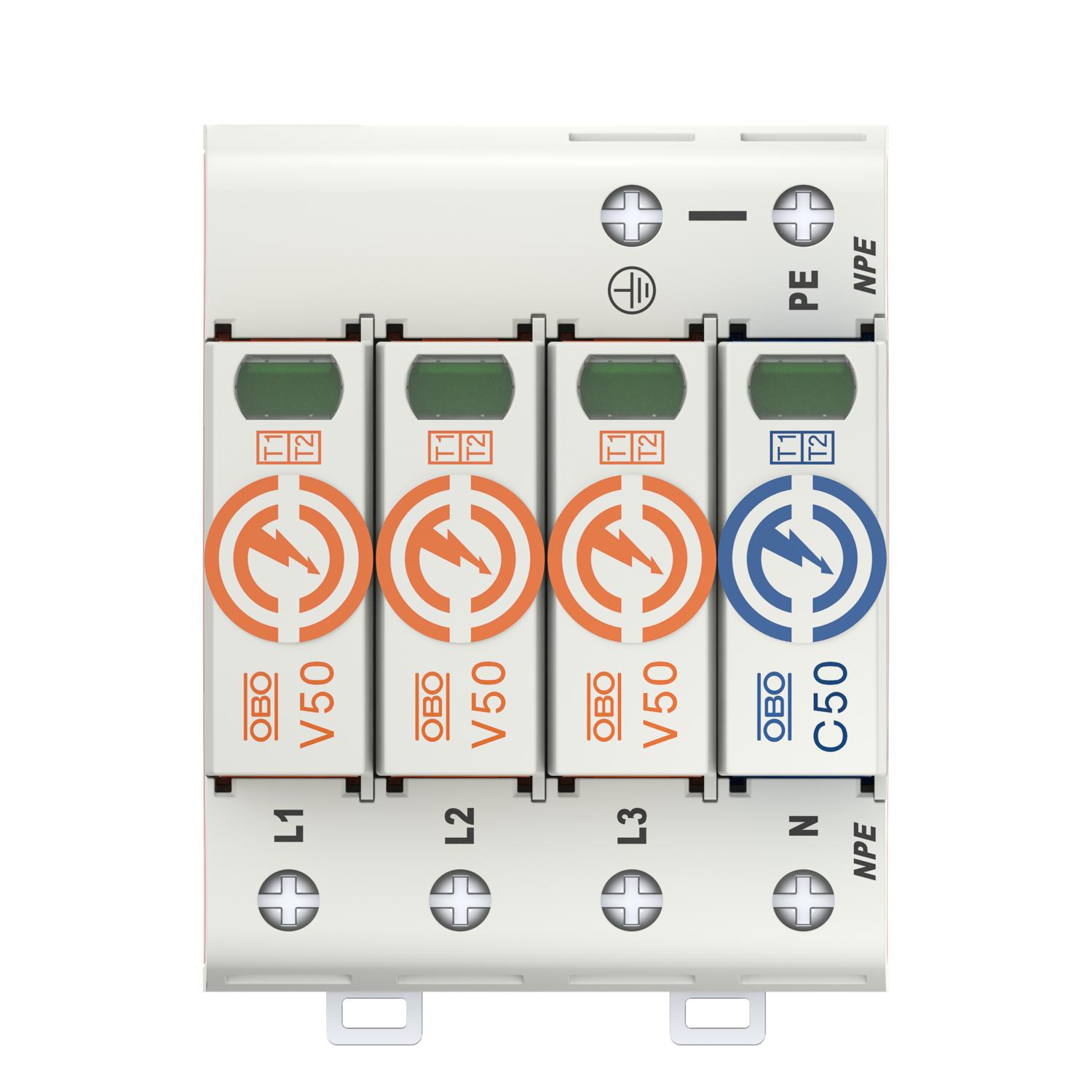

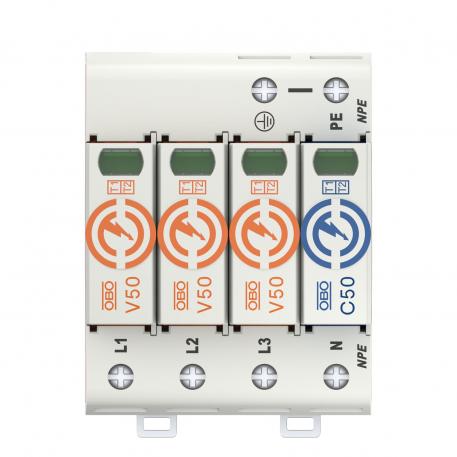

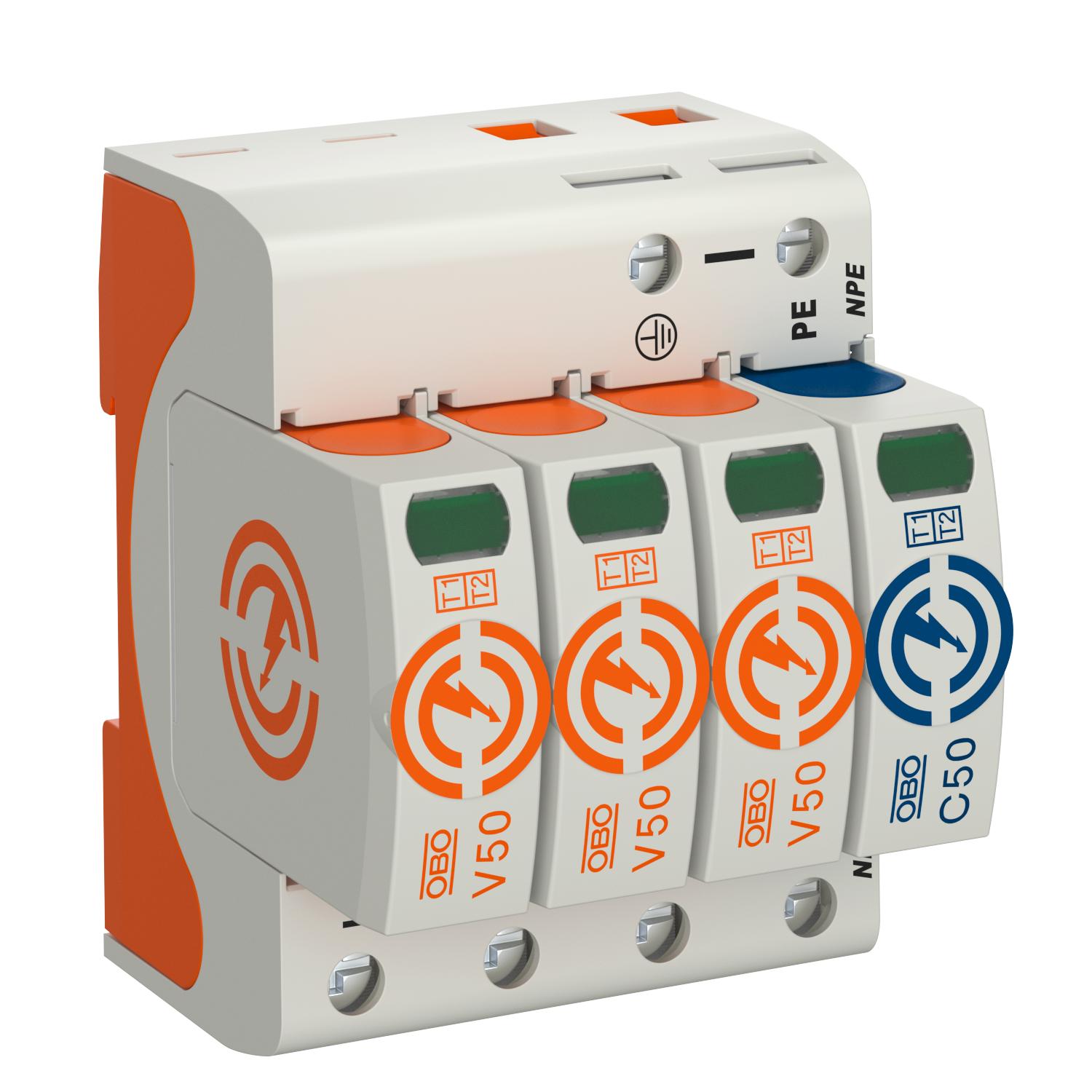

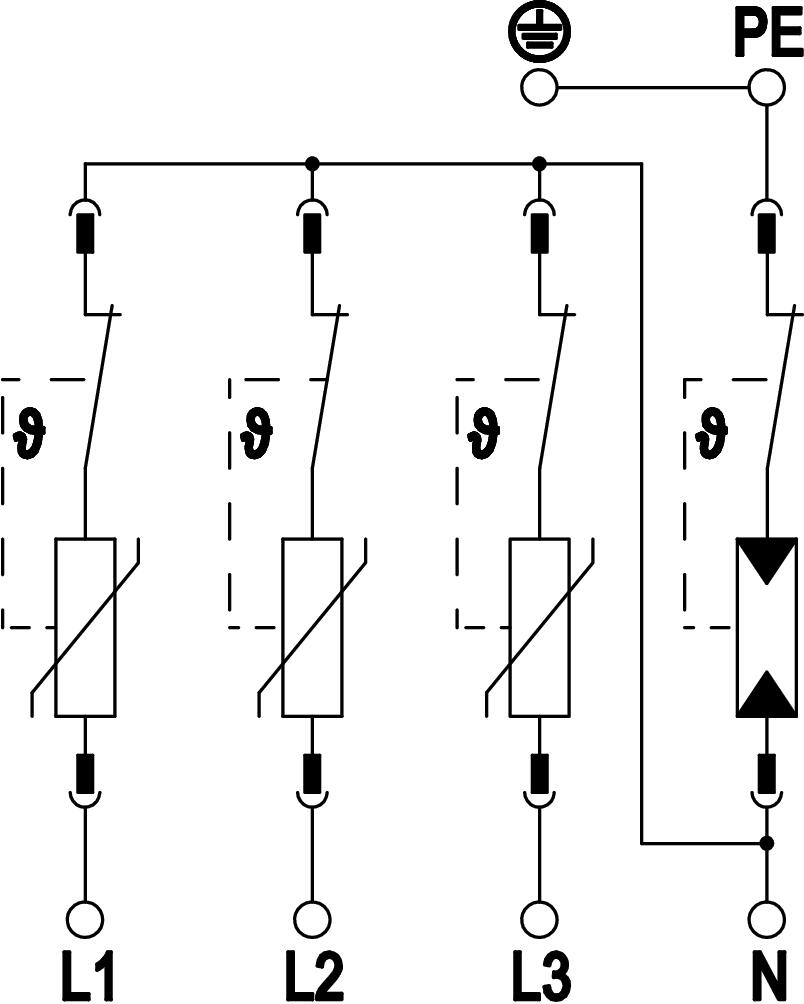

Kombiableiter V50, 3-polig+NPE 280 V 3+N/PE | 280 | IP20

Kombiableiter V50, 3-polig+NPE 280 V

Art.Nr. 5093526 | EAN 4012196159697 | ELDAS-Nr. 808 483 819

Art.Nr. / Typ

Ausführung der Pole

Höchste Dauerspannung AC	280 V

Schutzart	IP20

Produktbeschreibung

Produktbeschreibung

Blitzstrom- Kombiableiter Typ 1+2

• Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung

Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
* Komplett = Ober- und Unterteil

Technische Daten

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	80 kA
Anschlussquerschnitt FM-Klemmen max.	16 AWG
Anschlussquerschnitt FM-Klemmen max.	1,5 mm²
Anschlussquerschnitt FM-Klemmen min.	21 AWG
Anschlussquerschnitt FM-Klemmen min.	0,5 mm²
Ansprechzeit	<25 ns
Ausblasend	nein
Ausführung der Pole	3+N/PE
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Blitzstoßstrom (10/350 μs)	12,5 kA
Blitzstoßstrom (10/350) [gesamt]	50 kA
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,925 kg CO₂e / 1 Meter
Dimension	280V
Drehmoment	4 Nm
Fernsignalisierung	nein
Folgestromlöschvermögen (eff) [N-PE]	0,1 kA
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Gemeinsamer Schutzpegel [L-PE]	2,5 kV
Höchste Dauerspannung (L-N)	280 V
Höchste Dauerspannung (N-PE)	255 V
Höchste Dauerspannung AC	280 V
Integrierte Vorsicherung	nein
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	50 kA eff
Leiterquerschnitt flexibel (feindrähtig) max.	2 AWG
Leiterquerschnitt flexibel (feindrähtig) max.	35 mm²
Leiterquerschnitt flexibel (feindrähtig) min.	1,5 mm²
Leiterquerschnitt flexibel (feindrähtig) min.	16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	16 AWG

Leiterquerschnitt starr (ein-/mehrdrähtig) min.	1,5 mm²
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
Max. netzseitiger Überstromschutz	160 A gL/gG
Maximale Vorsicherung	160 A
Maximaler Ableitstoßstrom (8/20 μs)	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Mindestabstand	1,5 mm
Montageart	Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)	30 kA
Nennableitstoßstrom (8/20 µs) [L-N]	30 kA
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	TN-S, TT
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Polzahl	4
Restspannung [L-N] @ 1 kA	0,7 kV
Restspannung [L-N] @ 12,5 kA	1 kV
Restspannung [L-N] @ 5 kA	0,8 kV
Schutzart	IP20
Schutzpegel [L-N]	≤1,3
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 1+2
SPD nach IEC 61643-1	class I+II
SPD nach UL 1449	Type 4
TOV-Spannung [L-N] - fail safe mode - 120 min	440 V
TOV-Spannung [L-N] - withstand mode - 5 s	335 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Zulassungen	VDE

Alle Typen

Alle Typen

Typ	Ausführung der Pole	Höchste Dauerspannung AC	Schutzart	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
V50-1+NPE-280	1+N/PE	280 V	IP20	808 481 819	5093522	Stück	1 Stück	89,00 CHF Preis / 1 Stück
V50-2+NPE-280	2+N/PE	280 V	IP20	808 482 819	5093524	Stück	1 Stück	130,00 CHF Preis / 1 Stück
V50-3+NPE-280	3+N/PE	280 V	IP20	808 483 819	5093526	Stück	1 Stück	170,00 CHF Preis / 1 Stück
