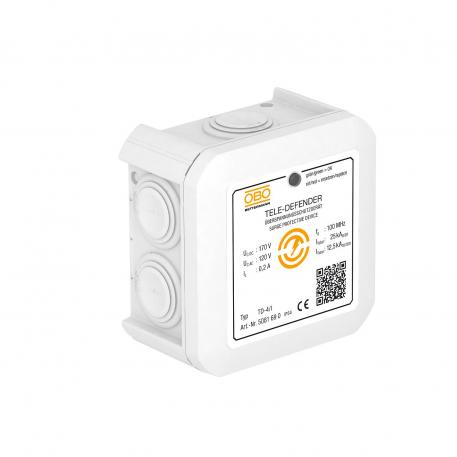

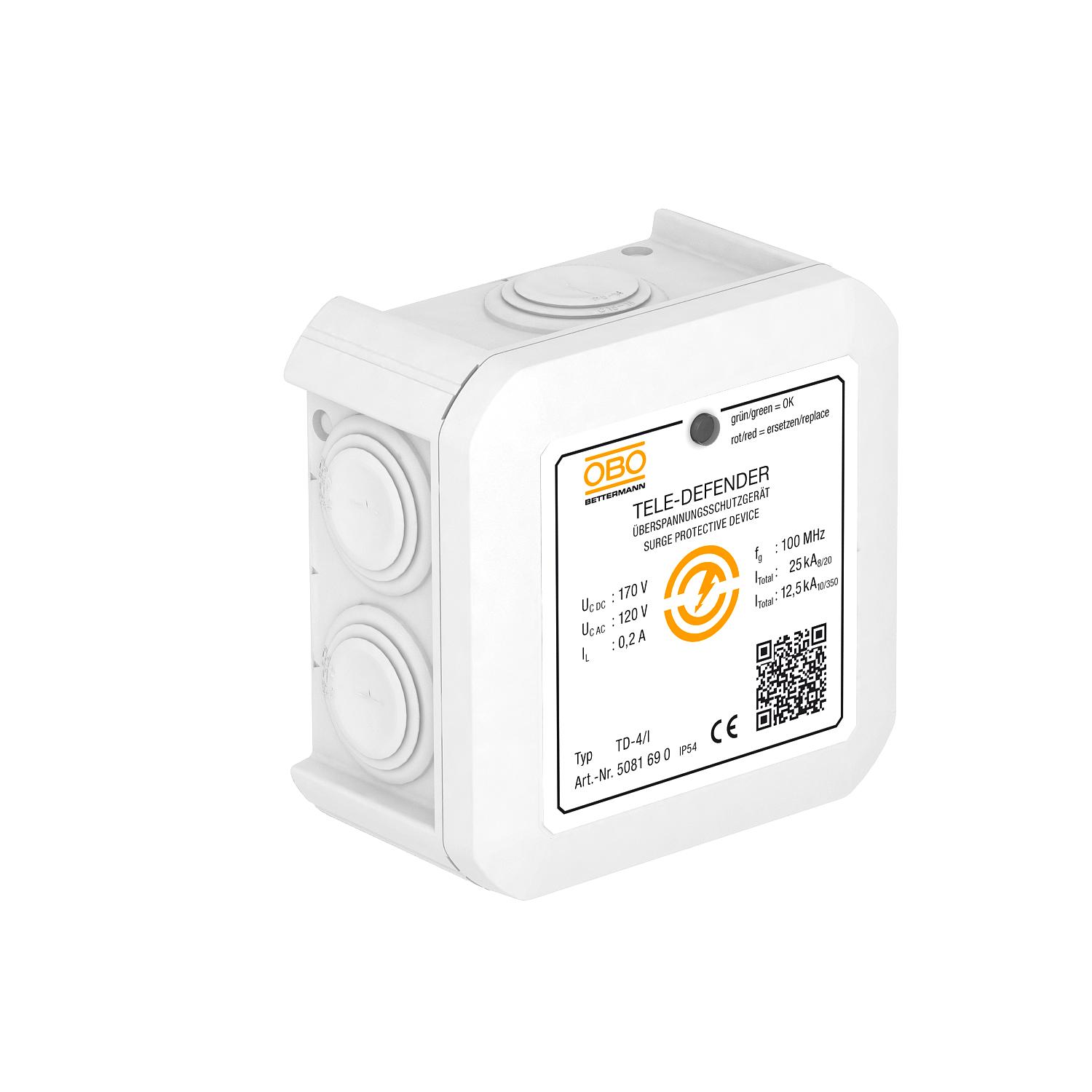

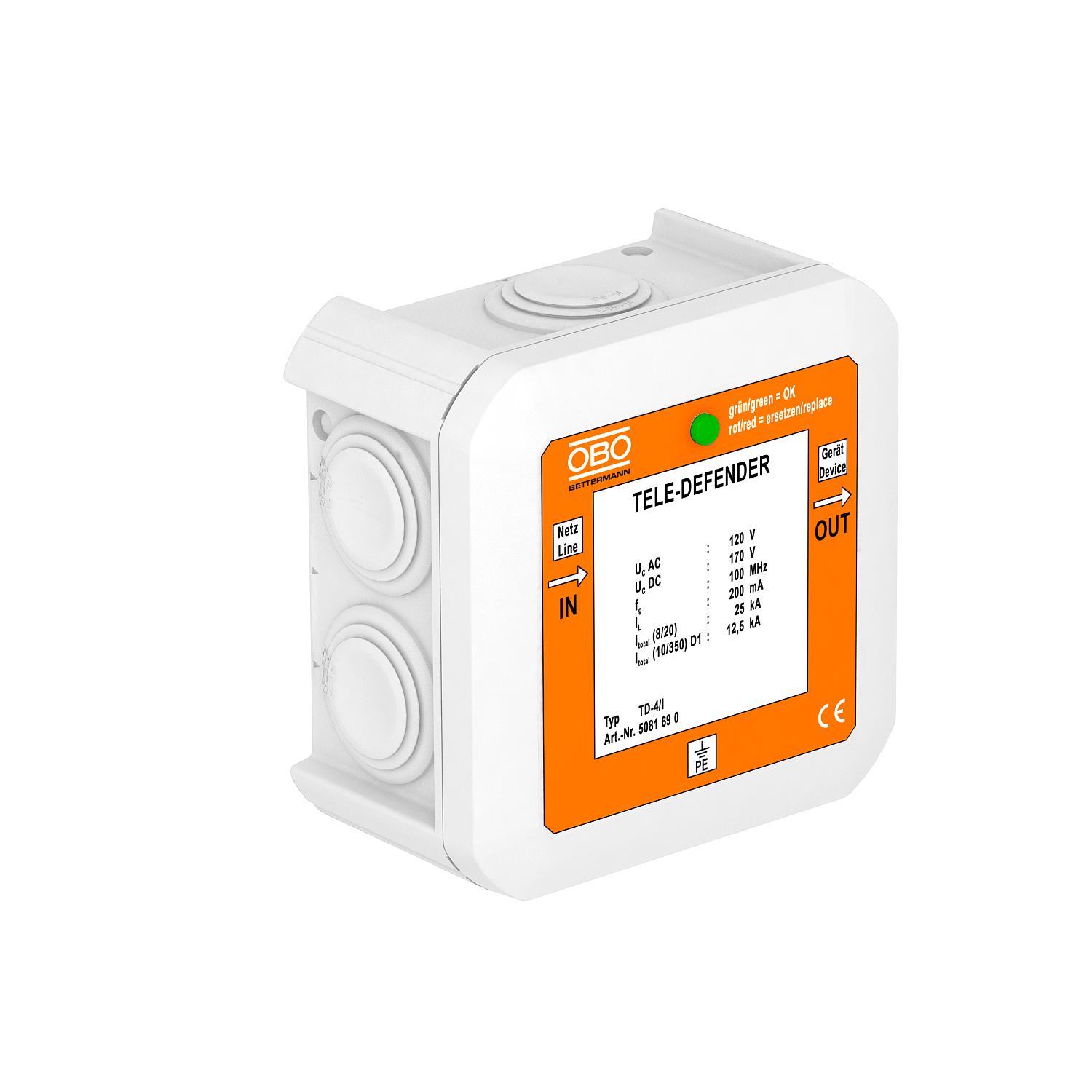

Kombischutzgerät TD-4/I für ISDN- und DSL-Systeme
Art.Nr. 5081690 | EAN 4012196034352 | ELDAS-Nr. 975 900 409
- Produktbeschreibung
-
ProduktbeschreibungDatenleitungsschutzgerät für Telekommunikationseinrichtungen
• Geringer Schutzpegel bei hoher Strombelastung
• "Push-In" Klemmen für schnelle Installation
• Bandbreitenoptimiert für sichere Übertragung
• Aufputzmontage
• Optische Funktionsanzeige
Anwendung: DSL-Systeme, ISDN oder analoge Telekommunikation
-
- Technische Daten
-
Technische Daten
Ableiterüberwachung nein Anschlussquerschnitt flexibel max. 0,75 mm² Anschlussquerschnitt flexibel min. 0,14 mm² Anschlussquerschnitt mehrdrähtig max. 0,75 mm² Anschlussquerschnitt mehrdrähtig min. 0,14 mm² Anschlussquerschnitt starr max. 0,75 mm² Anschlussquerschnitt starr min. 0,14 mm² Anzahl Pole 4 Dimension 170V Einfügedämpfung (Insertion loss) ≤3 dB Explosionsgeprüfte Ausführung nein Farbe weiß Fernmeldekontakt nein Gesamt-Ableitstoßstrom (10/350) D1: 12,5 kA Gesamt-Ableitstoßstrom (8/20) 25 kA Grenzfrequenz 100 MHz Höchste Dauerspannung AC 120 V Höchste Dauerspannung DC 170 V Impulsstrom 2,5 kA Isolationswiderstand >1 MΩ Kapazität (Ader-Ader) <50 pF Kapazität (Ader-Erde) <10 pF Kategorie Typ 1+2+3 / D1+C2+C1 Leitungsart für Überspannungsschutzgeräte Telekommunikationsleitung LPZ 0→3 Nennlaststrom AC 0,14 A Nennlaststrom DC 0,2 A Prüfnorm IEC 61643-21 Schirm Anschluss ja Schirmung indirekt Schutzart IP54 Schutzpegel Ader - Ader <300 V Schutzpegel Ader - Erde <650 V Schutzpegel Schirm - Erde (S-PE) 850 V Serienwiderstand pro Ader 9 Ω ± 10 % Signalisierung am Gerät optisch SPD nach IEC 61643-21 Class I+II+III / D1+C2+C1 Stecksystem RJ11 Stoßstromfestigkeit Ader - Ader C2: 18 kV / 9 kA (8/20µs) Stoßstromfestigkeit Ader - Erde C2: 18 kV / 9 kA (8/20µs) Temperatureinsatzbereich max. 80 °C Temperatureinsatzbereich min. -40 °C Werkstoff Kunststoff - Alle Typen
