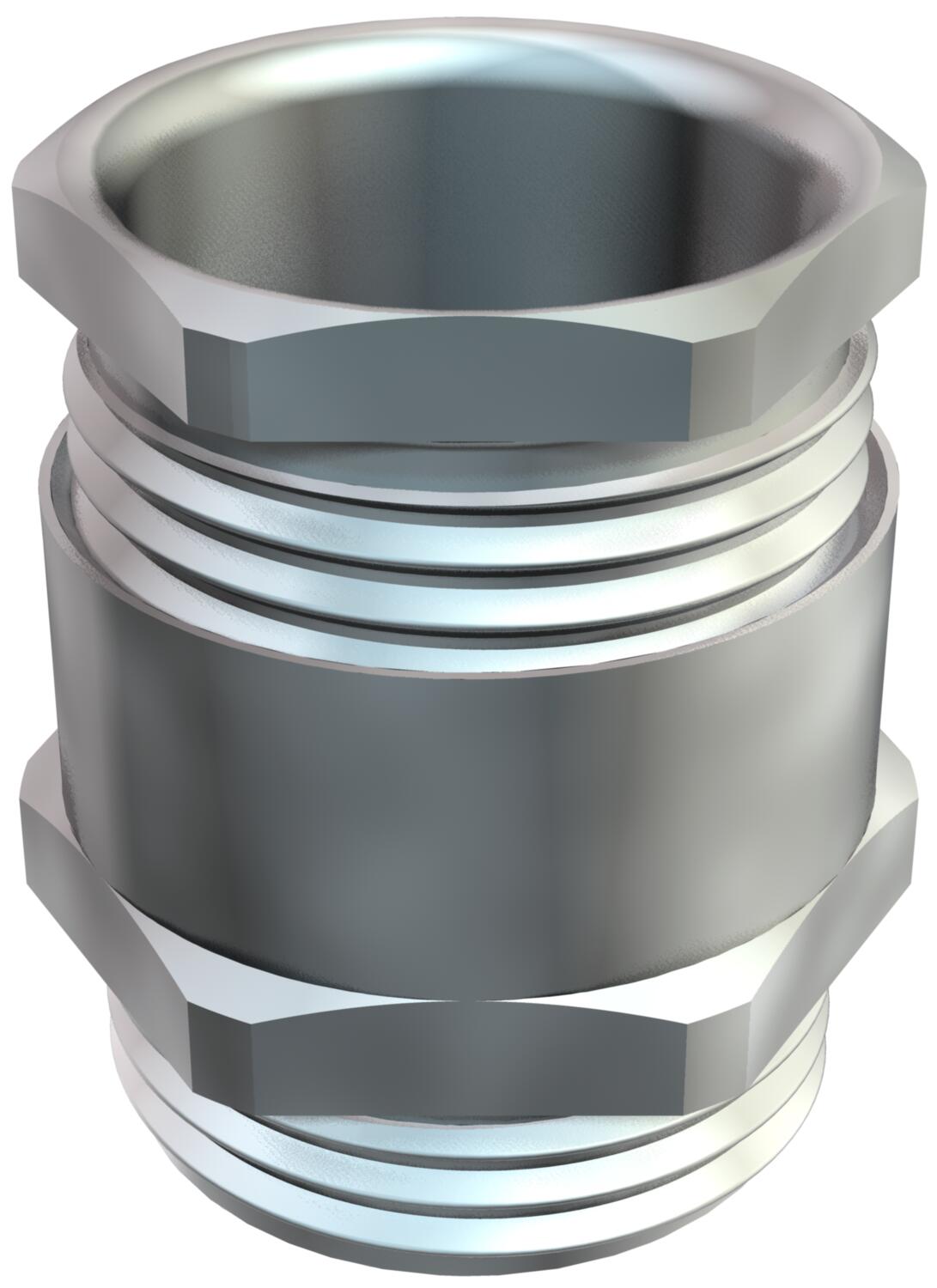

Konuskabelverschraubung, metrisches Gewinde, kleiner Dichtring, vernickelt M50 x 1,5

Konuskabelverschraubung, metrisches Gewinde, kleiner Dichtring, vernickelt

Art.Nr. 2083671 | EAN 4012195482178 | ELDAS-Nr. 121 022 809

Art.Nr. / Typ

Gewinde

Produktbeschreibung

Produktbeschreibung

Kabelverschraubung mit Sechskant-Zwischenstutzen, Form C4 nach DIN 46320 mit metrischem Anschlussgewinde nach DIN EN 60423 bzw. ISO 68.
Druckringe Stahl, galvanisch verzinkt und transparent passiviert.
Dichtring aus NR/SBR.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Mit einfachen Dichtring, mit kleinem Inennendurchmesser.
* Preise laut DEL-Notierung.

Technische Daten

Technische Daten

Art der Dichtung	Dichtring
Biegeschutz	nein
Dichtbereich D max.	39 mm
Dichtbereich D min.	37 mm
Dimension	M50
explosionsgeschützt	nein
Flachkabelverschraubung	nein
für Ex-Zone	ohne
Gewinde	M50 x 1,5
Gewindeart	metrisch
Gewindelänge	9,5 mm
Glasfaserverstärkt	nein
Halogenfrei	nein

Maß E	62,1 mm
Maß L1	10,5 mm
Maß L2	23 mm
Mehrfach Dichteinsatz	nein
Mit Gegenmutter	nein
Oberfläche	vernickelt
Schlagfest	nein
Schlüsselweite 1	57 mm
Schlüsselweite 2	54 mm
Schutzart	IP54
Werkstoff	Messing
Zugentlastungsmöglichkeit	nein

Alle Typen

Alle Typen

Typ	Gewinde	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
163 MS M12	M12 x 1,5	121 022 209	2083612	Stück	50 Stück	208,31 CHF Preis / 100 Stück
163 MS M16	M16 x 1,5	121 022 309	2083620	Stück	50 Stück	236,11 CHF Preis / 100 Stück
163 MS M20	M20 x 1,5	121 022 409	2083639	Stück	25 Stück	327,77 CHF Preis / 100 Stück
163 MS M25	M25 x 1,5	121 022 509	2083647	Stück	25 Stück	559,49 CHF Preis / 100 Stück
163 MS M32	M32 x 1,5	121 022 609	2083655	Stück	10 Stück	994,50 CHF Preis / 100 Stück
163 MS M40	M40 x 1,5	121 022 709	2083663	Stück	10 Stück	2.250,86 CHF Preis / 100 Stück
163 MS M50	M50 x 1,5	121 022 809	2083671	Stück	5 Stück	3.578,77 CHF Preis / 100 Stück
163 MS M63	M63 x 1,5	121 022 909	2083698	Stück	5 Stück	4.268,83 CHF Preis / 100 Stück
