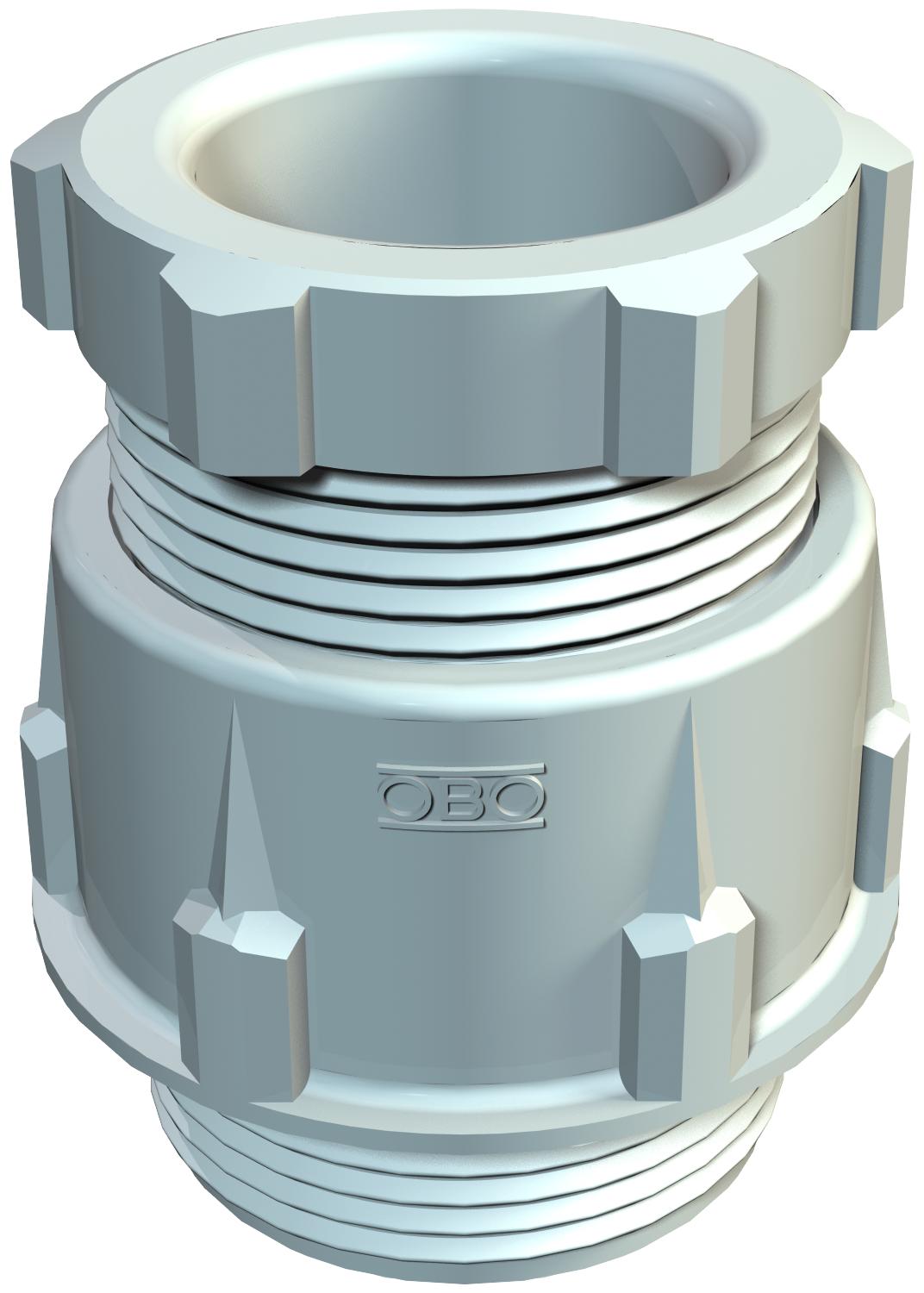

Konuskabelverschraubung, PG-Gewinde, lichtgrau
Art.Nr. 2036061 | EAN 4012195172093
- Produktbeschreibung
-
ProduktbeschreibungStandard-Kabelverschraubung, Form A nach DIN 46320 mit einfachem Dichtring aus NR/SBR.
PG-Anschlussgewinde nach DIN 40430.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Hinweis: Kabelverschraubungen aus Polystyrol wegen der Gefahr der Spannungsrissbildung nur mäßig anziehen!
schlagfest
-
- Technische Daten
-
Technische Daten
Art der Dichtung Dichtring Ausführung gerade Biegeschutz nein Breite 16,5 mm Dichtbereich D max. 6,5 mm Dichtbereich D min. 3,5 mm Dimension PG7 explosionsgeschützt nein Farbe lichtgrau; RAL 7035 für Ex-Zone ohne für Ex-Zone Gas ohne für Ex-Zone Staub ohne Gewinde Pg 7 Gewindeart PG Gewindelänge 8 mm Gewindenenngröße 7 Glasfaserverstärkt nein Halogenfrei ja Höhe 30 mm Länge 16,5 mm Maß D1 6 mm Maß D2 16,5 mm Maß D3 8 mm Maß D4 7,5 mm Maß G Pg7 mm Maß L max. 23 mm Maß L1 7,75 mm Maß L2 13 mm Maß L3 5 mm Maß L4 8,5 mm Mehrfach Dichteinsatz nein Mit Gegenmutter nein Schlagfest nein Schlüsselweite 1 15 mm Schlüsselweite 2 13 mm Schutzart IP65 Teilbare Verschraubung nein Werkstoff Polystyrol Zugentlastungsmöglichkeit nein - Alle Typen
- Downloads
-
Datenblatt 106 PG7 / 2036061 , 0.24MB , pdfEU-Konformitätserklärung 106 PG7 / 2036061 , 0.16MB , pdf
