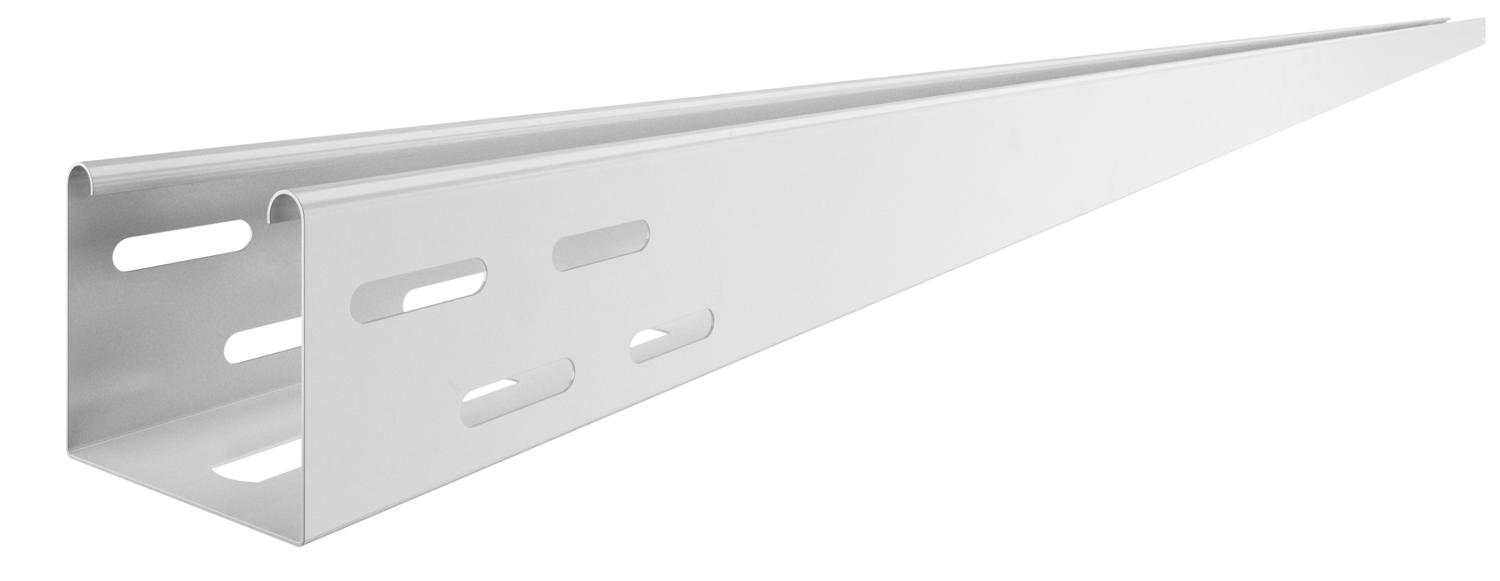

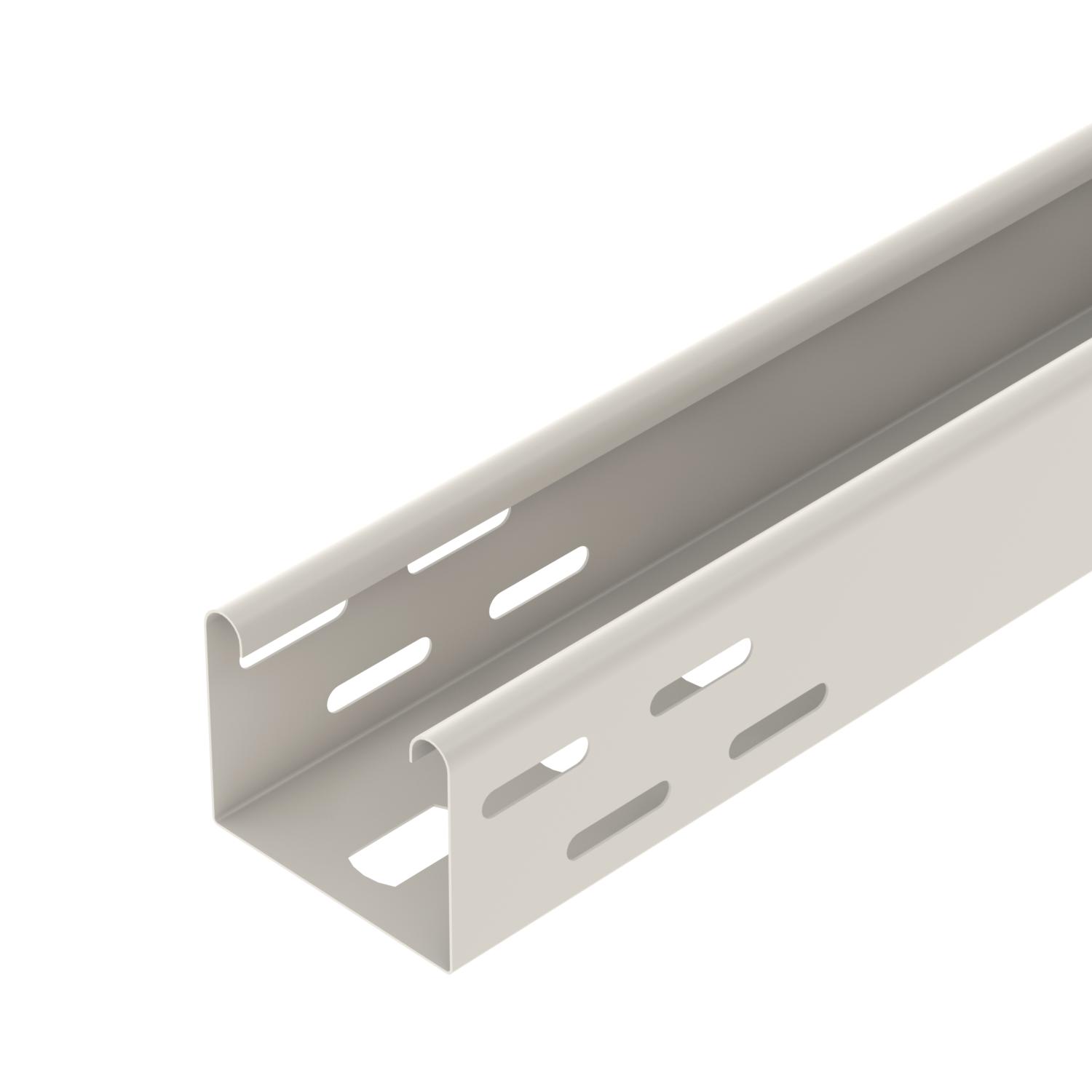

Leuchtenträgerrinne, reinweiß

Art.Nr. 6055820 | EAN 4012195163329

75 mm
0,75 mm
Stahl
PES50 - Polyester/Epoxid
Produktbeschreibung

Produktbeschreibung

Leuchtenträgerrinne mit gelochtem Boden zur Befestigung von Leuchten und zur Durchführung von Leitungen.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Kabelrinne, Seitenhöhe 60 mm
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem geschraubt
Ausführung Verbinder ohne Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Blechstärke 0,75 mm
Breite 75 mm

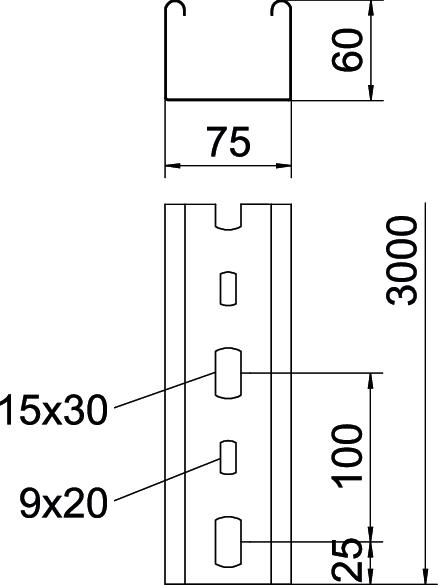

Dimension 60x75x3000
Farbe reinweiß; RAL 9010
Höhe 60 mm
Länge 3000 mm
Montagelochung im Boden ja
Nutzquerschnitt 42 cm²
Oberfläche PES50 - Polyester/Epoxid
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Stützabstand 1,5m 0,8 kN/m
Stützabstand 2,0m 0,55 kN/m
Stützabstand 2,5m 0,35 kN/m
Stützabstand 3,0m 0,25 kN/m
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Leuchtenträgerrinne Typ LTR

Belastungsdiagramm Leuchtenträgerrinne Typ LTR
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Blechstärke Werkstoff Oberfläche Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
LTR 3000 FSK RW 3000 mm 75 mm 0,75 mm Stahl PES50 - Polyester/Epoxid 6055820
6 m 28,29 CHF Preis / 1 m
LTR 6000 FSK RW 6000 mm 75 mm 0,75 mm Stahl PES50 - Polyester/Epoxid 6055821
6 m 28,34 CHF Preis / 1 m
