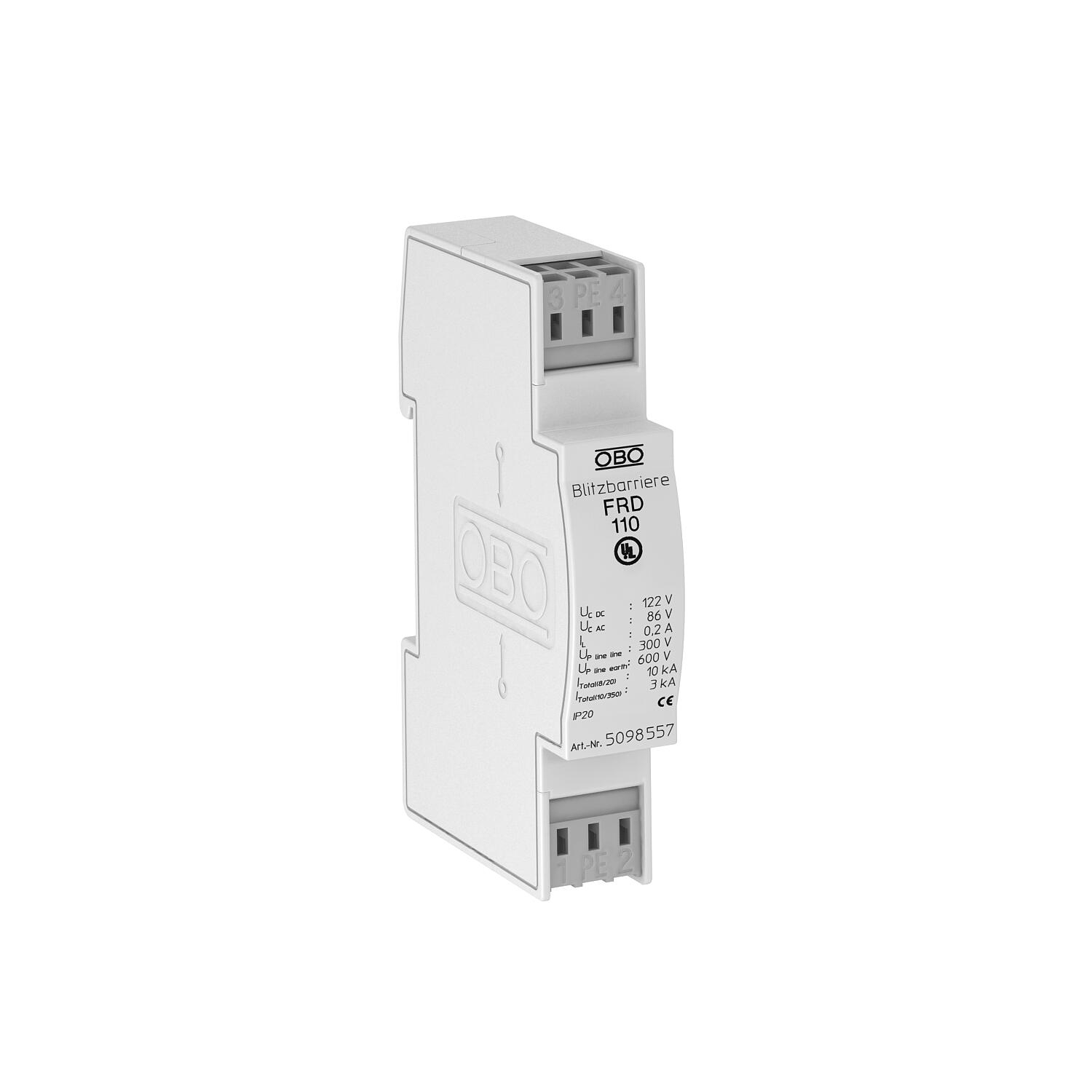

Mittel- und Feinschutz FRD für Doppeladersysteme 110 V
Art.Nr. 5098557 | EAN 4012195578338
- Produktbeschreibung
-
ProduktbeschreibungÜberspannungsschutz für den Einsatz in der Mess-, Steuer- und Regelungstechnik
• Mittel- und Feinschutz
• Standardausführung für Doppeladersysteme
• zweistufige Schutzschaltung
• mit montagefreundlichen, schraublosen Anschlussklemmen

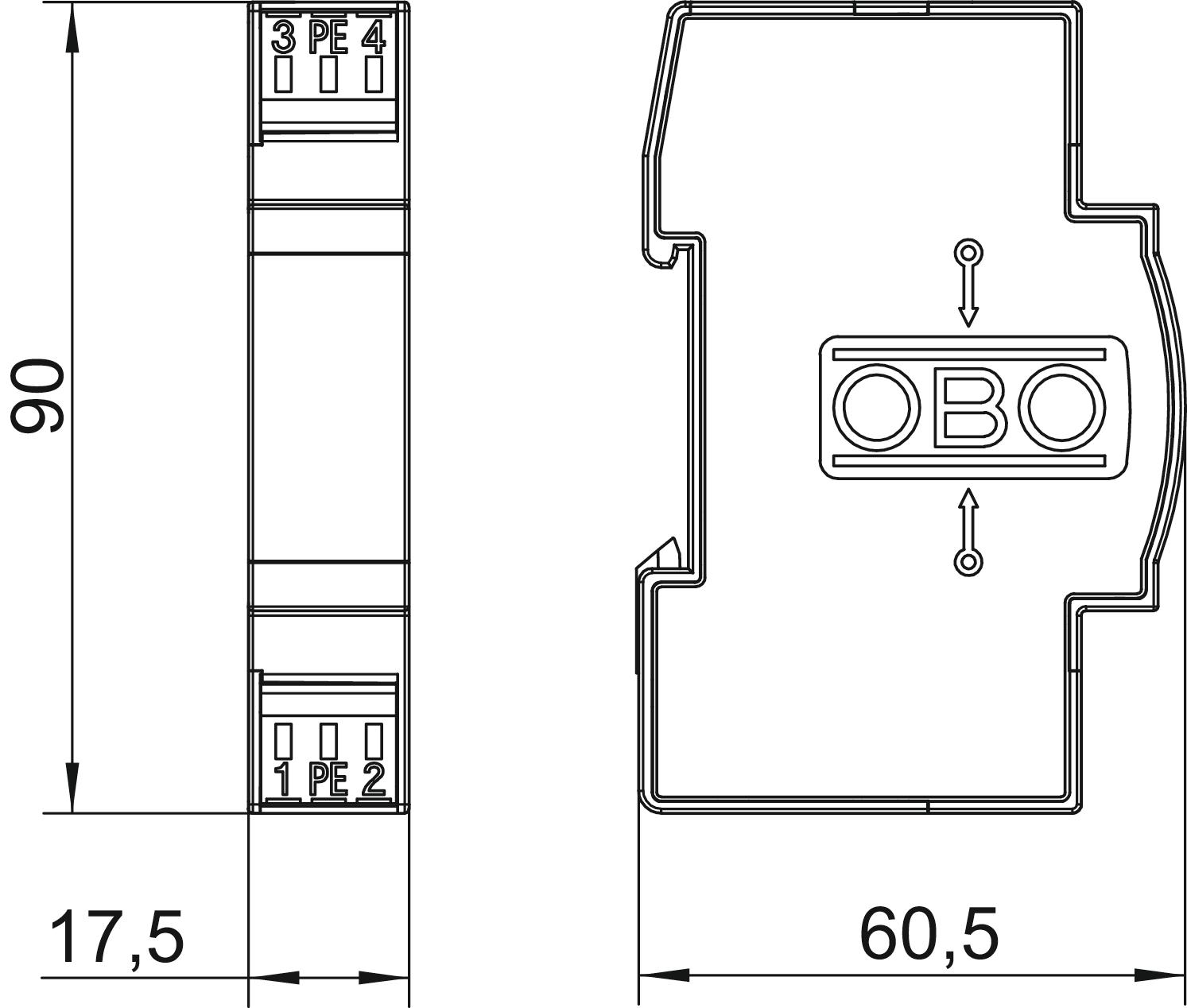

• im platzsparenden 17,5-mm-Rastermaß
• mit ohmscher Entkopplung im Längszweig
Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.
-
- Technische Daten
-
Technische Daten
Ableiterüberwachung nein Anschlussquerschnitt flexibel max. 2,5 mm² Anschlussquerschnitt flexibel min. 0,14 mm² Anschlussquerschnitt mehrdrähtig max. 2,5 mm² Anschlussquerschnitt mehrdrähtig min. 0,14 mm² Anschlussquerschnitt starr max. 2,5 mm² Anschlussquerschnitt starr min. 0,14 mm² Anzahl Pole 2 Dimension 110V AC Einfügedämpfung (Insertion loss) 3 dB @ 3,6 MHz dB Erdung über: Klemme Explosionsgeprüfte Ausführung nein Fernmeldekontakt nein Gesamt-Ableitstoßstrom (10/350) D1: 3 kA Gesamt-Ableitstoßstrom (8/20) 10 kA Grenzfrequenz 3,6 MHz Höchste Dauerspannung AC 86 V Höchste Dauerspannung DC 122 V Impulsstrom 1,5 kA Isolationswiderstand >100 MΩ Kapazität (Ader-Ader) <10 nF Kapazität (Ader-Erde) <1 nF Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 Nennableitstoßstrom (8/20 µs) 5 kA Nennlaststrom AC 0,14 A Nennlaststrom DC 0,2 A Nennspannung 110 V Prüfnorm IEC 61643-21 Schirm Anschluss nein Schutzart IP20 Schutzpegel Ader - Ader <300 V Schutzpegel Ader - Erde <600 V Serienwiderstand pro Ader 15 Ω ± 10 % SPD nach IEC 61643-21 Class I+II+III / D1+C2+C1 Stecksystem Klemme Stoßstromfestigkeit Ader - Ader C2: 5 kV / 2,5 kA (8/20µs) Stoßstromfestigkeit Ader - Erde C2: 10 kV / 5 kA Teilungseinheit TE (17,5 mm) 1 Temperatureinsatzbereich max. 80 °C Temperatureinsatzbereich min. -40 °C Zulassungen UL - Alle Typen
-
Alle Typen
