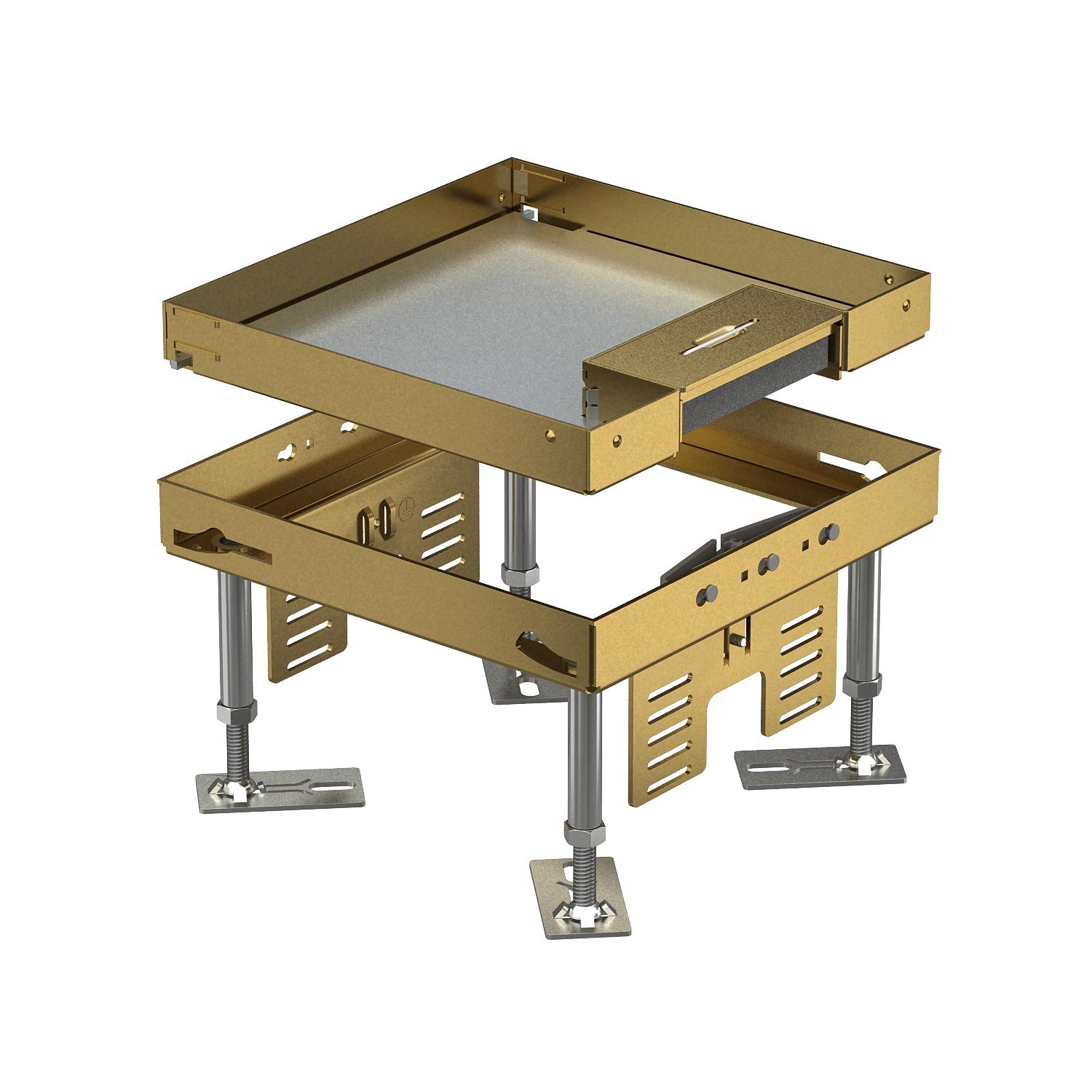

Nivellierbare Kassette mit Schnurauslass, RKSN, Messing
Art.Nr. 7409202 | EAN 4012195867104
- Produktbeschreibung
-
ProduktbeschreibungNivellierbare Kassette der Nenngröße 4 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Nivellierbare Kassette mit Schnurauslass, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
-
- Technische Daten
-
Technische Daten

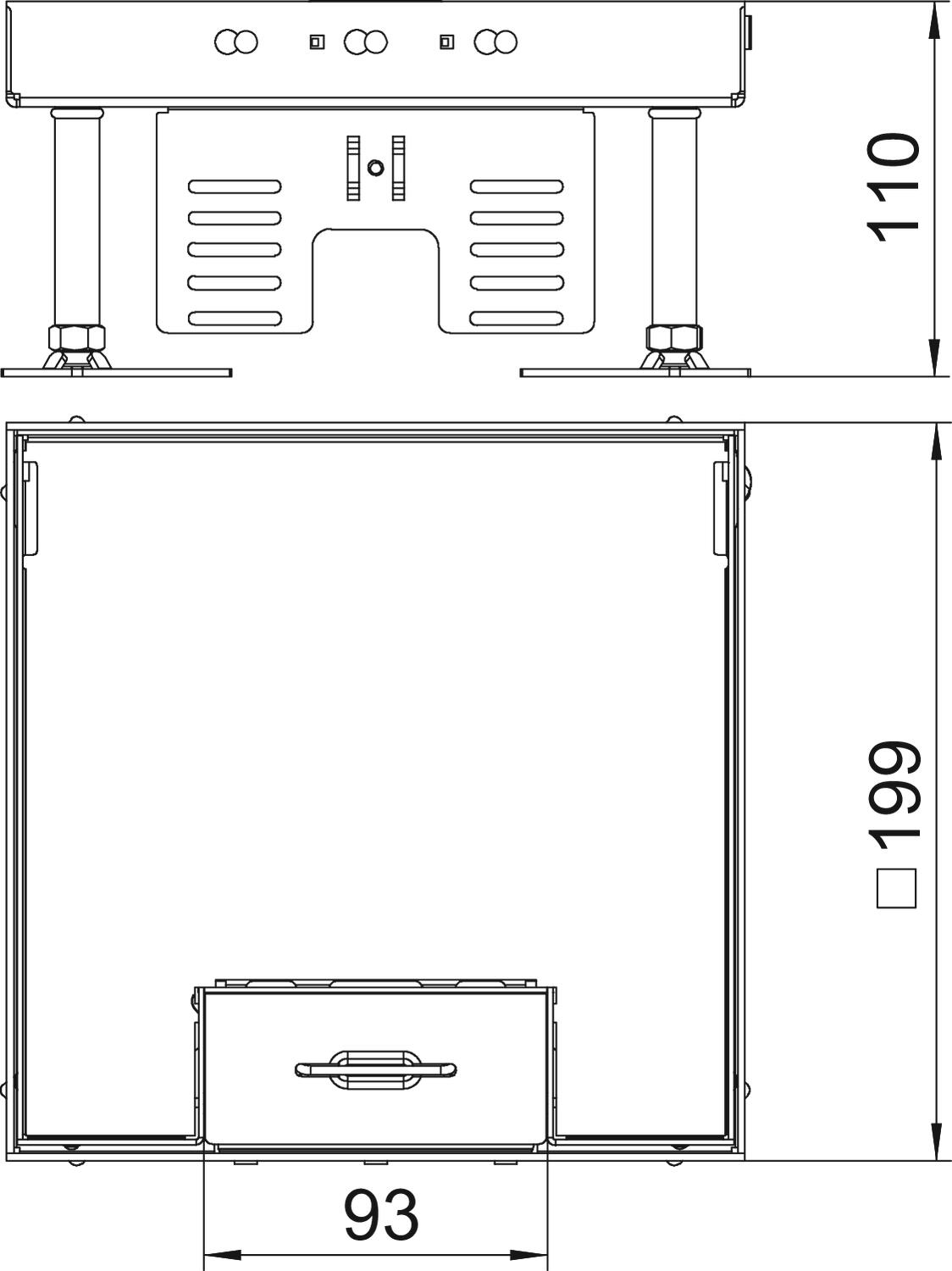

Anzahl der einbaubaren Geräte 6 Anzahl der Gerätebecher 2 Anzahl der Leitungsauslässe 1 Ausführung quadratisch Ausführung Leitungsauslass Schwenkbarer Schnurauslass Bodenbelagdicke 20 mm Bodenpflege trocken Breite Einbaumaß 201 mm Dimension 200x200mm Einbautiefe 105 mm Entkoppelbar nein Fußbodenhöhe max. 150 mm Fußbodenhöhe min. 105 mm Geeignet für Doppelbodeneinbau ja Geeignet für Hohlbodeneinbau ja Geräteträger zur Aufnahme von Gerätebechern ja Länge Einbaumaß 201 mm Maß h 105 mm Nenngröße für Geräteeinbaueinheiten 4 Nivellierbereich max. 150 mm Nivellierbereich min. 105 mm Schutzart (IP) im genutzten Zustand IP20 Schutzart (IP) im ungenutzten Zustand IP40 Schutzgrad IK-Code IK10 Schwerlastausführung nein Typ des Einbausystems UT3 Vertikale Last, große Fläche bis 5.000 N Vertikale Last, kleine Fläche bis 3.000 N Werkstoff Messing Zulassungen VDE - Alle Typen
- Downloads
-
Datenblatt RKSN2 4 MS 20 / 7409202 , 0.25MB , pdfEU-Konformitätserklärung RKSN2 4 MS 20 / 7409202 , 0.16MB , pdfZeichengenehmigung VDE-Zeichengenehmigung RK RKN , 0.18MB , pdf
