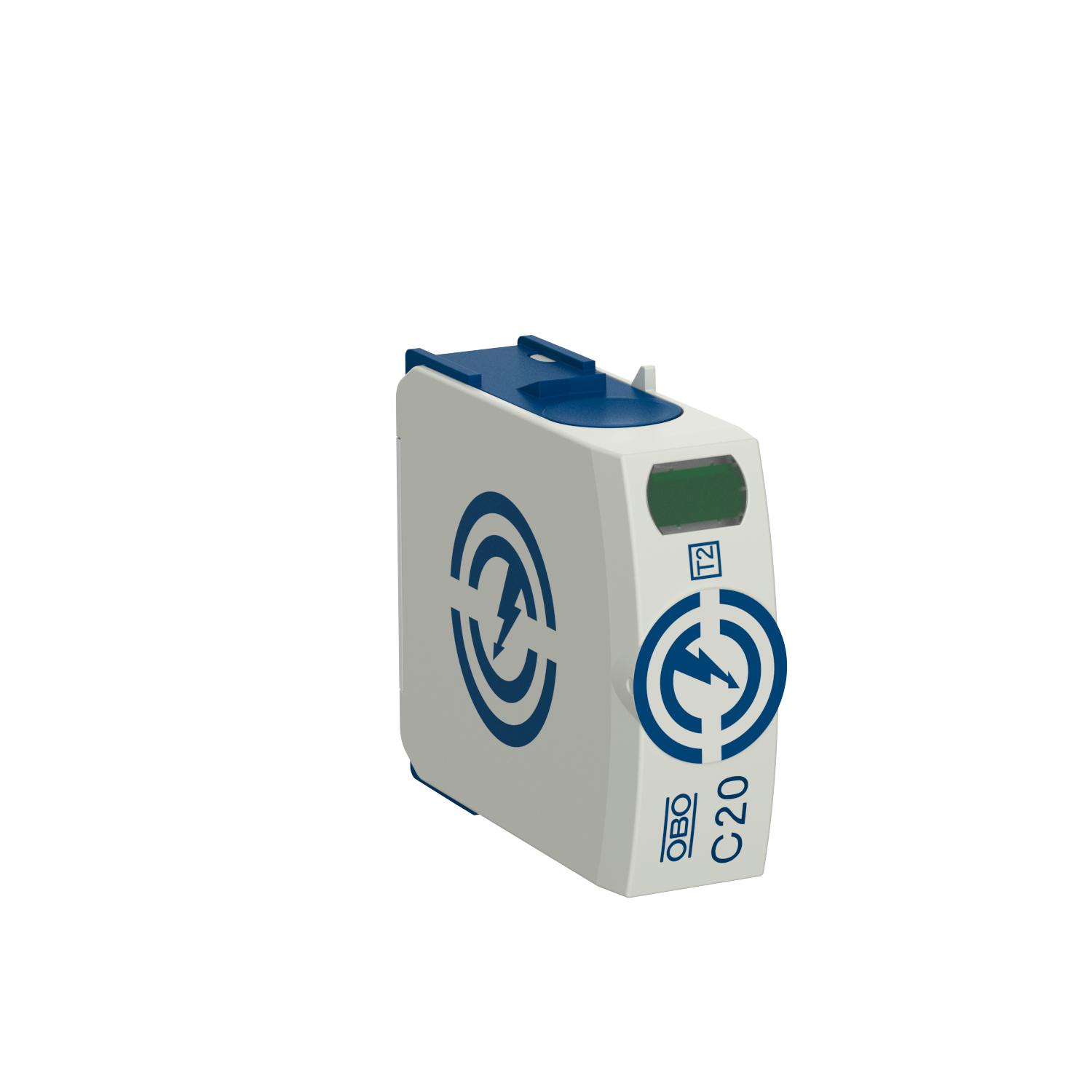

Oberteil C20

Art.Nr. 5095600 | EAN 4012196329694 | ELDAS-Nr. 808 410 829

Art.Nr. / Typ	5095600 / C20-0-255

Ausführung der Pole	N/PE

Höchste Dauerspannung AC	255 V

Schutzart	IP20

Produktbeschreibung

Produktbeschreibung

Oberteil, N-PE Überspannungsableiter Typ 2

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren

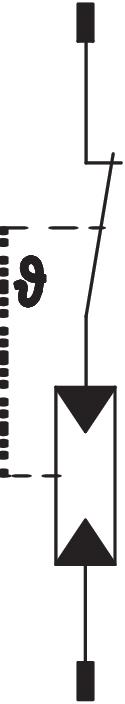

• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.

Technische Daten

Technische Daten

Ausblasend	nein
Ausführung der Pole	N/PE
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Dimension	255V
Drehmoment	4 Nm
Fernsignalisierung	nein
Folgestromlöschvermögen (eff) [N-PE]	0,1 kA
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Höchste Dauerspannung (N-PE)	255 V
Höchste Dauerspannung AC	255 V
Integrierte Vorsicherung	nein
Kurzschlussfest	ja
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	60 kA
Mindestabstand	1,5 mm

Montageart	auf Basiselement
Nennableitstoßstrom (8/20 µs)	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE]	40 kA
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	sonstige
Polzahl	1
Prüfklasse Typ 2	ja
Schaltleistung AC	230 V; 0,5 A
Schaltleistung DC	230 V; 0,1 A / 75 V; 0,5 A
Schutzart	IP20
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 2
SPD nach IEC 61643-1	class II
SPD nach UL 1449	Type 4
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Zulassungen	VDE
